Canal tip soclu combinat pentru conducte de încălzire și cabluri electrice RAUDUO
2 în 1: Ideea de reconstrucție fără pericol
Canalul combinat pentru țevi de încălzire și cabluri electrice RAUDUO este o idee de reconstrucție pentru dispunerea fără pericol și conform standardelor a cablurilor electrice și conductelor de încălzire în același canal tip soclu. Un element de izolare termică asigură izolarea funcțională și testată. Canalul pentru cabluri electrice și canalul pentru conducte de încălzire RAUDUO este disponibil în culorile: RAL 9001 alb crem și RAL 9010 alb pur.
Canal tip soclu cu calitate testată
Canalul RAUDUO este verificat conform informațiilor de verificare VDE cu privire la condițiile de temperatură (DIN VDE 0298 partea 4). Raportul de verificare VDE arată că temperaturile din zonele de instalare pentru cabluri electrice și conducte rămân sub 30°C chiar și la temperaturi de debit ridicate în țevile de încălzire și, prin urmare, nu există probleme în cazul unei sarcini electrice normale. Creșterea temperaturii la nivelul clemelor de legătură ale prizelor cvadruple Schuko din cutia pentru aparate a fost, de asemenea, verificată conform DIN VDE 0260, 4.4.1 și s-a demonstrat că este acceptabilă. Conform raportului VDE, nu este necesară ajustarea lungimii conductelor. Sunt folosite cabluri NYM convenționale, prin urmare, nu sunt necesare soluții speciale sau materiale speciale.
De asemenea, canalul electric și de încălzire combinat este verificat conform VDE DIN EN 50085-1 și VDE DIN EN 50085-2-1.

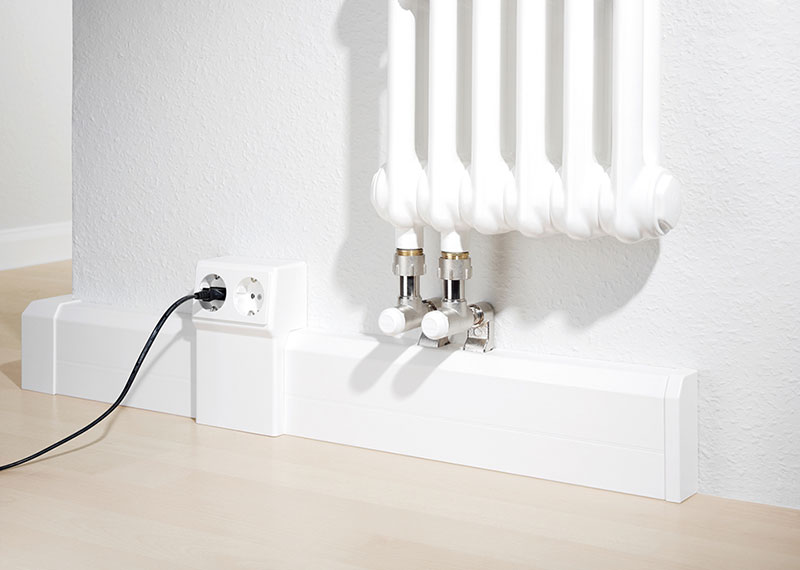

Dispuneți țevile de încălzire și cablurile electrice într-un canal tip plintă

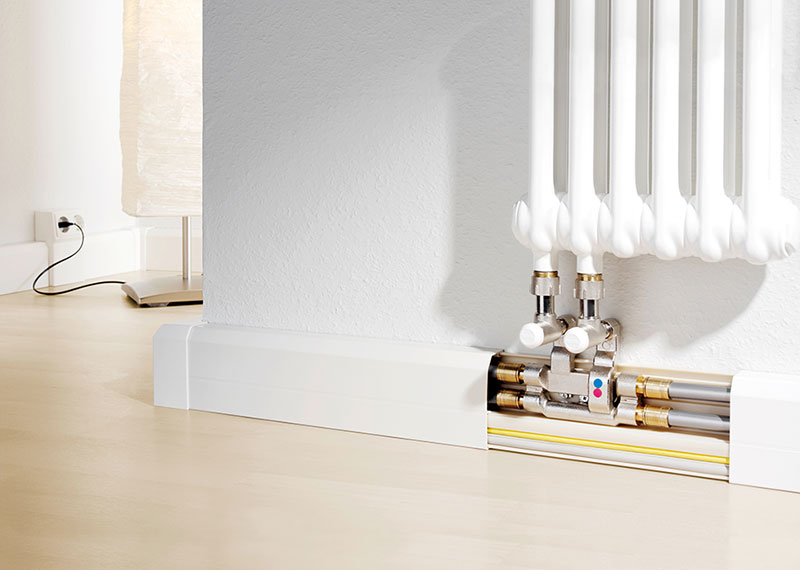

Mulțumită soluției inteligente 2 în 1, țevile de încălzire și cablurile electrice pot fi dispuse împreună cu ușurință în partea inferioară a unui canal. Perforația longitudinală a bazei de la partea inferioară a canalului ușurează în mod suplimentar montarea.
Cutiile pentru aparate sunt montate conform principiului echipamentului de construcție în fiecare punct necesar de la nivelul canalului.

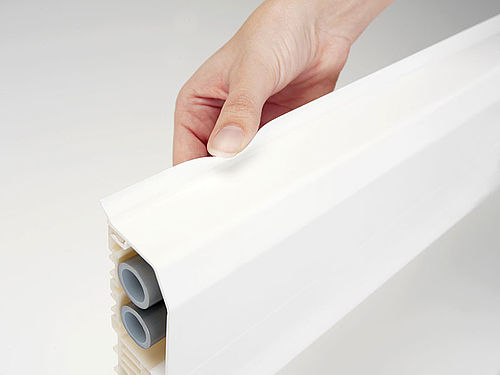

Parte superioară a canalului cu bandă de etanșare adecvată pentru clădirile vechi
Partea superioară a canalului din sistemul RAUDUO poate fi dotată în mod opțional cu o bandă de etanșare adecvată pentru clădirile vechi, cu o lățime de 6 mm și structură ascuțită. Aceasta facilitează conectarea adecvată la perete și podea. De asemenea, banda de etanșare adecvată pentru clădiri vechi oferă următoarele avantaje:
- Banda de etanșare adecvată pentru clădiri vechi are un unghi aplatizat și este realizată dintr-un material deosebit de flexibil. Astfel, este posibilă o ajustare optimă și o etanșare fără găuri.
- Este posibilă o compensare a adâncimii de până la 5 mm.
- Este împiedicată pătrunderea murdăriei în canalul tip soclu.
Căror aspecte trebuie să le acordăm atenție la montarea canalelor RAUDUO?
Sistemul RAUDUO include următoarele componente:
- Canal cu parte superioară și parte inferioară
- Cot interior
- Cot exterior
- Piesă cuplare capac

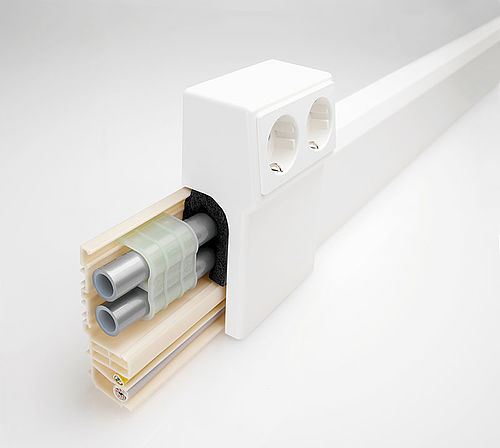

- Casetă aparat cu priză dublă integrată
- Casetă aparat cu ramă de protecție pentru montarea aparatelor cu disc central conform DIN 49075 cu consolă portantă
Aici puteți găsi sfaturi și indicații pentru montarea canalului dumneavoastră combinat pentru cabluri electrice și conducte de încălzire RAUDUO:
Țevile de încălzire ale sistemului RAUDUO sunt adecvate pentru un diametru de până la 20 mm și sunt fixate cu suportul de țevi de încălzire montat în partea inferioară.
Partea inferioară a canalului trebuie să fie îmbinată într-un unghi ascuțit pentru a evita transmiterea căldurii din camera pentru țevi de încălzire în camera pentru cabluri electrice. În cazul unor condiții dificile la fața locului, de exemplu pereți care nu sunt drepți, poate fi necesară închiderea fantelor formate la separarea camerelor cu silicon.
Pentru o montare conform VDE a piesei de capăt, este necesară lipirea.
Pentru ce temperaturi de încălzire este proiectat sistemul RAUDUO?
Conform raportului informativ VDE, sistemul RAUDUO este proiectat pentru o temperatură a turului de 70°C, respectiv o temperatură a returului de 55°C. În cazul unei temperaturi a turului până la 90°C, respectiv unei temperaturi de retur până la 70°C, conform raportului VDE, este necesară înlocuirea izolației cutiei de aparate cu spuma de izolare 90°C nr. art. 6132175.
Alte produse OBO din acest domeniu Instalații pentru clădiri și canale pentru conducerea cablurilor, precum canalul tip soclu SL, puteți găsi pe pagina noastră principală OBO.
Mai multe informații privind sistemul RAUDUO puteți găsi în broșura noastră: DESCĂRCARE.
