Sistem de jgheaburi pentru cabluri tip platformă pentru o protecție eficientă a cablurilor de alimentare

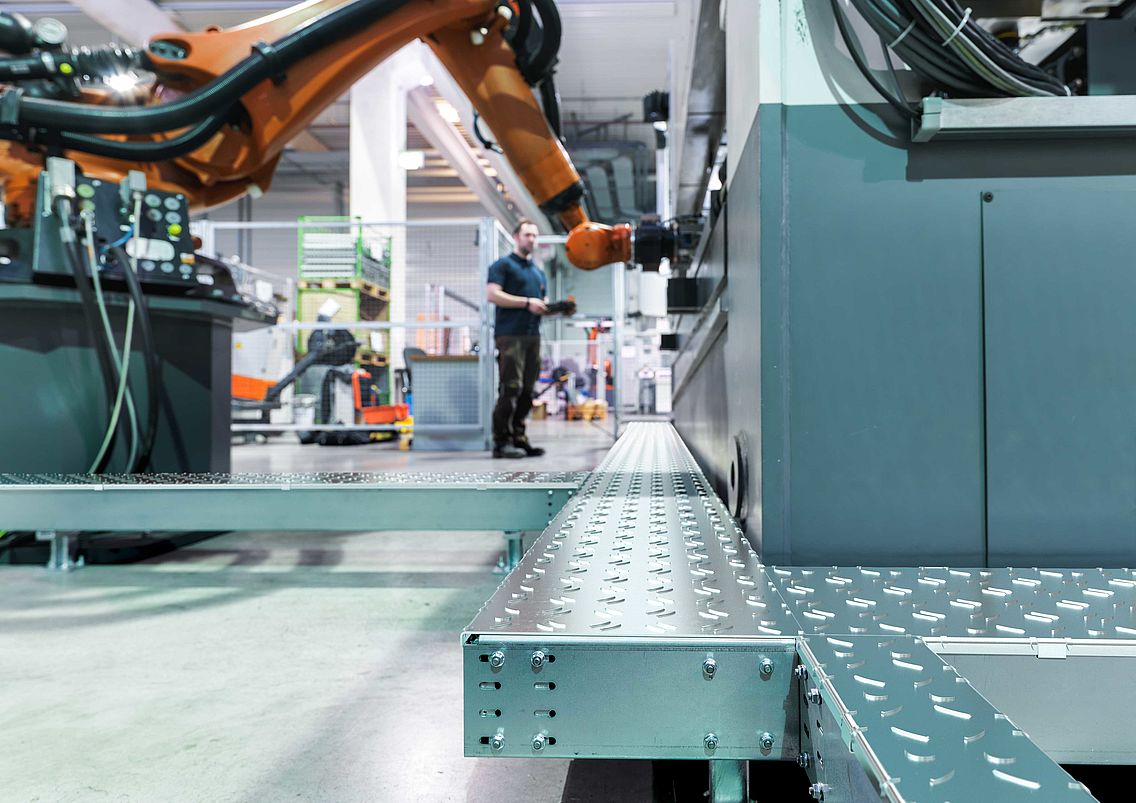

Condițiile de mediu din instalațiile industriale moderne reprezintă un pericol semnificativ pentru cablurile sensibile de alimentare cu energie electrică, de transmisie de date și de comandă. Murdărirea, vibrațiile și influențele industriale contribuie la crearea unor condiții de mediu aspre. De aceea, este foarte important ca instalațiile electrice ale mașinilor și sistemelor să reziste la diverse solicitări. Sistemul de jgheaburi pentru cabluri tip platformă BKRS de la OBO formează un spațiu închis pentru conducerea cablurilor și a conductelor, protejându-le astfel împotriva murdăriilor și a deteriorării prin călcare. Elementele speciale pentru protecție la praf din trecerile de la nivelul capacului împiedică pătrunderea corpurilor străine.
Canalele pentru cabluri cu capac sunt concepute pentru a rezista la sarcini foarte mari, specifice domeniului mașinilor și al instalațiilor de producție automatizate cu sisteme robotice. Canalele pentru cabluri sunt disponibile cu o lățime a laturilor de 100 mm și 110 mm. Cu cele șase variante de lățime, între 100 și 600 mm, punem la dispoziție canale pentru cabluri adecvate pentru toate scopurile de utilizare în domenii precum fabricarea, montajul și producția. Dimensiunile și materialele din care este fabricat sistemul de jgheaburi pentru cabluri tip platformă îndeplinesc prevederile directivelor și cerințele diverselor industrii, de exemplu, ale numeroșilor producători de automobile. Giganții acestei industrii, precum BMW și VW, au deja încredere în jgheaburile pentru cabluri tip platformă de la OBO.
În special liniile automatizate de producție și domeniul construcțiilor de instalații necesită un volum mare de energie, electricitate și date. Cu BKRS, OBO pune la dispoziție un sistem de protecție eficient pentru numeroasele cabluri de alimentare folosite. Jgheaburile antiderapante pentru cabluri garantează un maxim de siguranță în mediul industrial și o capacitate de încărcare verificată conform EN 50085-2-2 și EN 61537.
Prezentare generală a avantajelor sistemelor de jgheaburi pentru cabluri tip platformă BKRS
Jgheaburi pentru cabluri cu coeficient antialunecare testat și spațiu de eliminare
Pentru a asigura desfășurarea în siguranță a lucrărilor pe jgheaburile pentru cabluri tip platformă, este extrem de important ca toate capacele să fie antiderapante și să garanteze siguranță la călcare. Datorită noii dispuneri a striurilor, capacele sistemului BKRS de la OBO sunt antiderapante și rezistente la călcare, garantează o poziție sigură și minimizează riscul de accidente în cadrul lucrărilor zilnice. Canalele pentru cabluri dispun de un coeficient antialunecare R11 verificat și de un spațiu de eliminare V10, conform cu prevederile în vigoare.

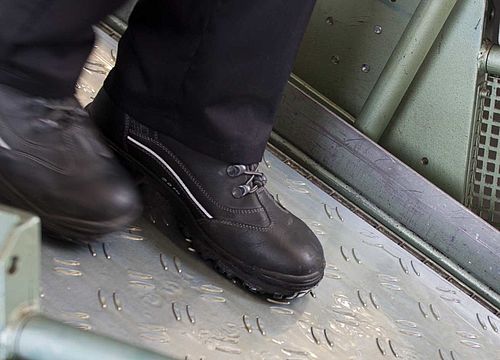

Coeficientul antialunecare a fost testat pe o suprafață oblică, cu diverse unghiuri de înclinare și clasificat în mod corespunzător în clasele de calitate R9 până la R13. Cele mai multe industrii impun un coeficient antialunecare R10. Astfel, capacele din tablă striată pentru canalele pentru cabluri ale BKRS cu un coeficient antialunecare R11 testat sunt adecvate pentru utilizarea în majoritatea industriilor. În cazul în care, din cauza utilizării construcției, se acumulează multă murdărie din cauza materialelor alunecoase, de exemplu uleiuri și unsori, suprafața trebuie să prezinte un spațiu de eliminare corespunzător. Numai așa se poate garanta o circulație sigură. Și în acest caz, capacul din tablă striată al BKRS, cu clasa de calitate V10, depășește cerințele celor mai multe industrii, care impun cel puțin clasa V4.
Aflați mai multe despre capacele noastre din tablă striată antiderapantă din acest material video:
Canalele pentru cabluri oferă o protecție optimă a cablurilor și a conductelor

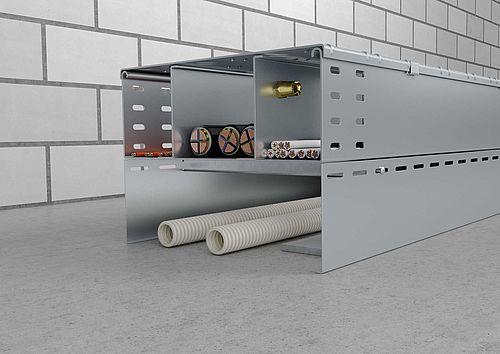

Datorită proprietăților de sistem bine gândite, canalele pentru cabluri tip platformă cu capac fac față provocărilor precum sarcinile mari, călcarea, murdăria și praful. Jgheaburile pentru cabluri sunt foarte stabile din punct de vedere mecanic și protejează cablurile și conductorii împotriva deteriorărilor. Un efect de ecranare optim al canalelor pentru cabluri rezistente la călcare garantează compatibilitate electromagnetică. Un perete despărțitor asigură separarea conform CEM, reglementată de DIN EN 50147, a cablurilor electrice, de comandă și de date. Canalul pentru cabluri, capacul și peretele despărțitor prezintă o grosime universală a materialului de 2 mm, formând astfel un ansamblu extrem de stabil.
În propriul centru de testare BET, OBO simulează solicitările la care canalele pentru cabluri tip platformă trebuie să reziste pe o perioadă îndelungată. Astfel, determinăm capacitatea de încărcare și capacitatea portantă maximă a sistemului de jgheaburi pentru cabluri, precum și rezistența acestuia la praf și coroziune. Astfel, în calitate de furnizor de sisteme, OBO acordă prioritate siguranței. Sistemul de jgheaburi pentru cabluri tip platformă corespunde standardului de produs în vigoare IEC 61537, a fost verificat conform tuturor standardelor aplicabile și, datorită capacului din tablă striată, zincat în bandă, pentru canale pentru cabluri, garantează rezistență la o sarcină de cel puțin 350 kg, conform EN 50085-2-2.
Integrarea fără șuruburi a sistemului de jgheaburi pentru cabluri în sistemul de echipotențial al funcțiilor

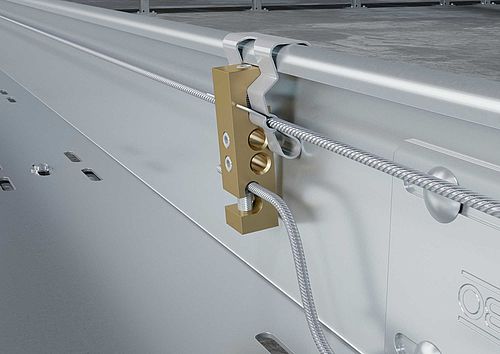

Cu arcul de strângere KFL și clema de legătură AKL, sistemul de jgheaburi pentru cabluri tip platformă se poate integra rapid, fără șuruburi, în sistemul de echipotențial al funcțiilor. Astfel, se garantează conductivitatea conform IEC 61537 – Sisteme de conducere pentru cabluri și conductori. Arcul de strângere se prinde la nivelul barei jgheabului pentru cabluri, fără a fi necesară executarea găurilor, iar cablul conductor este introdus la nivelul arcului de strângere pentru realizarea contactului. Clema de legătură permite crearea simplă a ramificațiilor sau derivațiilor cablului conductor.
Accesoriile cuprinzătoare completează sistemul de jgheaburi pentru cabluri tip platformă

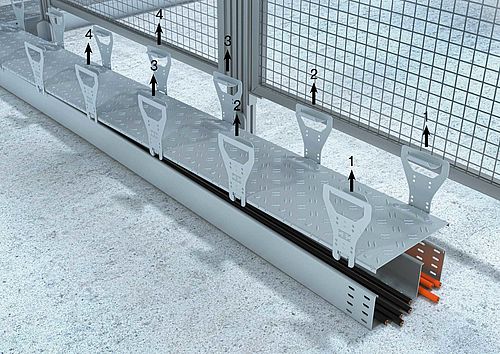

Canalele pentru cabluri antiderapante pentru pardoseală sunt completate de o gamă largă de accesorii. Indiferent că este vorba despre cleme pentru capac utilizate ca alternative la sistemul de închidere cu zăvor, elemente de ridicare a capacului cu șablon de găurit inteligent, conectori universali cu protecție a muchiilor integrată sau platforme elevate pentru diverse variante de montaj – accesoriile cuprinzătoare oferă diverse avantaje la montajul jgheaburilor pentru cabluri tip platformă.
Canale pentru pardoseală cu versatilitate la montaj

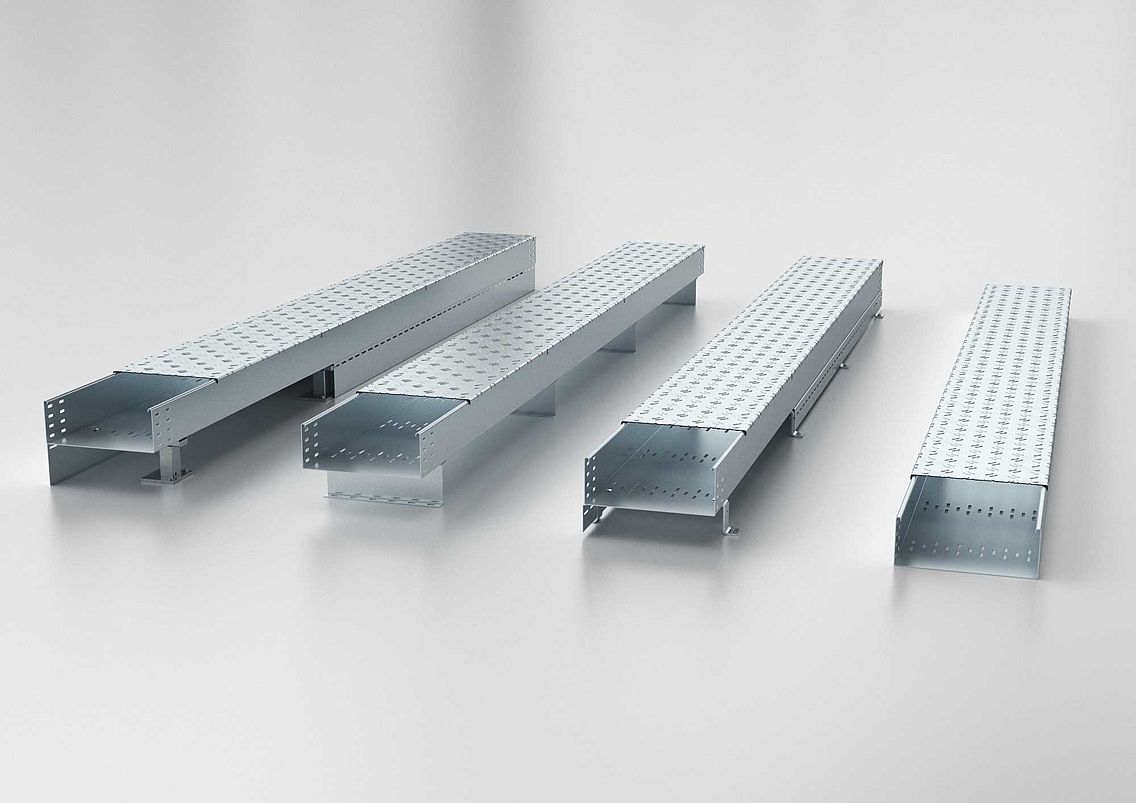

Sistemul de jgheaburi pentru cabluri tip platformă promite diversitate pentru toate cerințele. Acest lucru se aplică și în ce privește montajul. Canalele pentru cabluri pot fi montate în diferite moduri, adaptându-se astfel cerințelor individuale. Puteți alege: montarea canalelor antiderapante pentru cabluri pe o consolă de susținere îndeplinește directivele de protecție a muncii în ce privește evitarea pericolelor de alunecare și împiedicare și respectă înălțimea de călcare. O tablă de protecție specială pentru consola de susținere reduce pericolul de împiedicare. Varianta de montaj simplă și rapidă a canalelor pentru cabluri pe un profil de susținere Z respectă înălțimea de călcare. Înălțimea de călcare este respectată și prin montarea canalului de cabluri rezistent la călcare pe un suport Z. Tablele de protecție, utilizate ca înveliș lateral, reduc pericolul de împiedicare. Cel mai simplu și mai rapid mod de montare a canalelor pentru cabluri pentru podea este montarea la nivelul podelei. O înălțime de călcare redusă și proprietățile antiderapante ale capacului din tablă striată garantează siguranță permanentă la desfășurarea lucrărilor.
Puteți vedea variantele de montaj ale sistemului de jgheaburi pentru cabluri tip platformă BKRS și în materialul nostru video:
Canale pentru cabluri produse de OBO
Canalele antiderapante pentru cabluri pentru podea fac parte din sistemele de susținere a cablurilor de la OBO. În acest domeniu, produsele noastre se remarcă prin flexibilitate și calitate superioare. Acordăm o atenție deosebită producției sistemelor noastre de canale antiderapante pentru cabluri.
Sisteme de canale pentru cabluri de cea mai înaltă calitate
În sediul nostru central din Menden se produc anual circa 18 milioane de metri de sisteme de susținere a cablurilor într-un spațiu de 30.000 de metri pătrați. Dintre acestea, 10,5 milioane de metri reprezintă canalele pentru cabluri, printre care se numără și cele folosite în sistemul de jgheaburi pentru cabluri tip platformă. Materia primă este suspusă unor controale stricte ale calității chiar de la intrarea mărfurilor în stoc. Angajații noștri verifică cu mare atenție calitatea materialelor, starea suprafețelor și grosimea acestora. La final, fiecărei bobine cu materie primă i se aplică o etichetă cu toate informațiile importante, un fel de carte de identitate, care poate fi urmărită de-a lungul întregului proces de producție.
Canale pentru cabluri pentru podea: fabricare în două etape

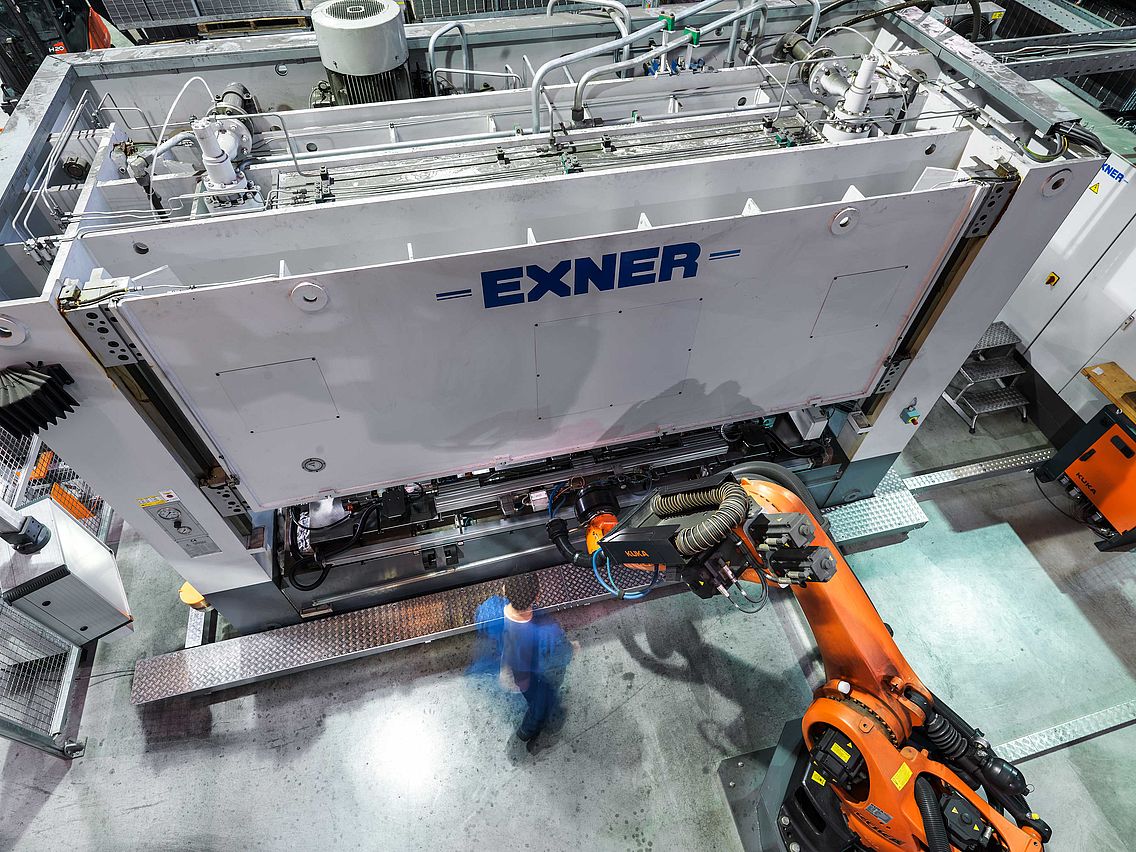

Fabricarea capacului antiderapant pentru canalele noastre pentru cabluri, numite și jgheaburi pentru cabluri, are loc în două etape de prelucrare: în instalația de ștanțare și în instalația de profilare. Pe lângă controalele de calitate efectuate înainte de fiecare etapă de producție, la nivelul stației de ștanțare, o cameră verifică dimensiunea funcțională a canalelor pentru cabluri. Datorită noului capac din tablă striată, canalele noastre pentru cabluri tip platformă sunt și mai rezistente la alunecare. În prima etapă de producție, capacul din tablă striată este introdus în instalația de ștanțare. OBO Bettermann deține un brevet de fabricație pentru procesul de producție inovativ folosit în această etapă.
Pentru fiecare produs, OBO pune la dispoziție o documentație completă, care include toate fișele tehnice și verificările de încărcare. Furnizăm toate dovezile necesare cu privire la instalarea sigură, conform indicațiilor producătorului. Lucrăm în permanență pentru a ne îmbunătăți produsele și procesele de producție, astfel încât dumneavoastră să vă puteți baza oricând pe calitatea OBO.
Programul OBO Support vă oferă asistență la toate întrebările referitoare la sistemul de jgheaburi pentru cabluri tip platformă
Dorim să vă transmitem și dumneavoastră cunoștințele noastre teoretice și practice. Pentru a vă putea răspunde la toate întrebările, de exemplu, cu privire la sistemele de jgheaburi pentru cabluri, canalele pentru cabluri cu capace sau canalele pentru cabluri rezistente la călcare, v-am pregătit o ofertă cuprinzătoare:
- Asistență telefonică și prin e-mail: Aveți o întrebare cu privire la canalele pentru cabluri pentru podea sau la alt produs? Nu ezitați să ne contactați.
- Serviciu extern la nivel global
- Seminare pe tema sistemelor de susținere a cablurilor: vă transmitem cu plăcere cunoștințele noastre cu privire la canalele pentru cabluri și la alte produse
- Vă punem la dispoziție ghiduri de selecție, certificate, texte de specificații și fișe tehnice, precum și date BIM
- Aplicația OBO Construct: cu OBO Construct, puteți configura proiectarea și umplerea canalelor pentru cabluri rezistente la călcare direct din aplicație.
