Sistem de pozare cu sistem de suspendare din mijloc pentru menținere în funcțiune testat și aprobat
În caz de incendiu, cablurile și conductorii sunt supuse unor solicitări extreme din cauza flăcărilor și a căldurii.
Totuși, ele trebuie să aibă capacitatea de a rezista un anumit timp la temperaturi de până la 1000 de grade fără a se ajunge la un scurtcircuit la nivelul conductorului de cupru.
Sistemul portant poate fi comparat cu un fel de corset de suport pentru cabluri și conductori.
Acesta are un rol important în menținerea în funcțiune. OBO Bettermann oferă un portofoliu larg de structuri portante și de posibilități de pozare, adăugând mereu noi produse la această gamă.
Ca sisteme suplimentare de pozare pentru menținerea în funcțiune au fost aprobate sistemele de suspendare din mijloc pentru jgheaburile pentru cabluri RKSM 6 și jgheaburile din sârmă de tipul GRM 55 200. Acestea dispun de certificate de testare corespunzătoare ale unei autorități de supraveghere a execuției în construcții.
Sistem de pozare cu sistem de suspendare din mijloc: jgheabul pentru cabluri RKSM 6…
Jgheabul pentru cabluri RKS-Magic este verificat drept structură portantă specifică pentru cabluri pentru menținerea în funcțiune a sistemului electric în conformitate cu DIN 4102 partea 12 și este aprobat pentru clasele de menținere în funcțiune de la E30 până la E90.
Ca sistem de pozare ușor, structura portantă este alcătuită dintr-un sistem de suspendare din mijloc și dintr-o tijă filetată montată central ca piesă suspendată și se poate instala simplu, rapid și cu numai câteva componente. Prin intermediul sistemului de fixare fără șuruburi, jgheaburile pentru cabluri RKS-Magic pot fi îmbinate fără unelte și prin urmare, rapid și economic.
Pentru utilizarea în scopul menținerii în funcțiune, după îmbinarea jgheaburilor, clemele de siguranță sunt îndoite în podea. Grosimile duble ale materialelor în zona locurilor de îmbinare ale și bordurile de pe podea asigura o capacitate portantă ridicată a jgheabului pentru cabluri. Este permisă montarea de piese de formă de-a lungul traseului.

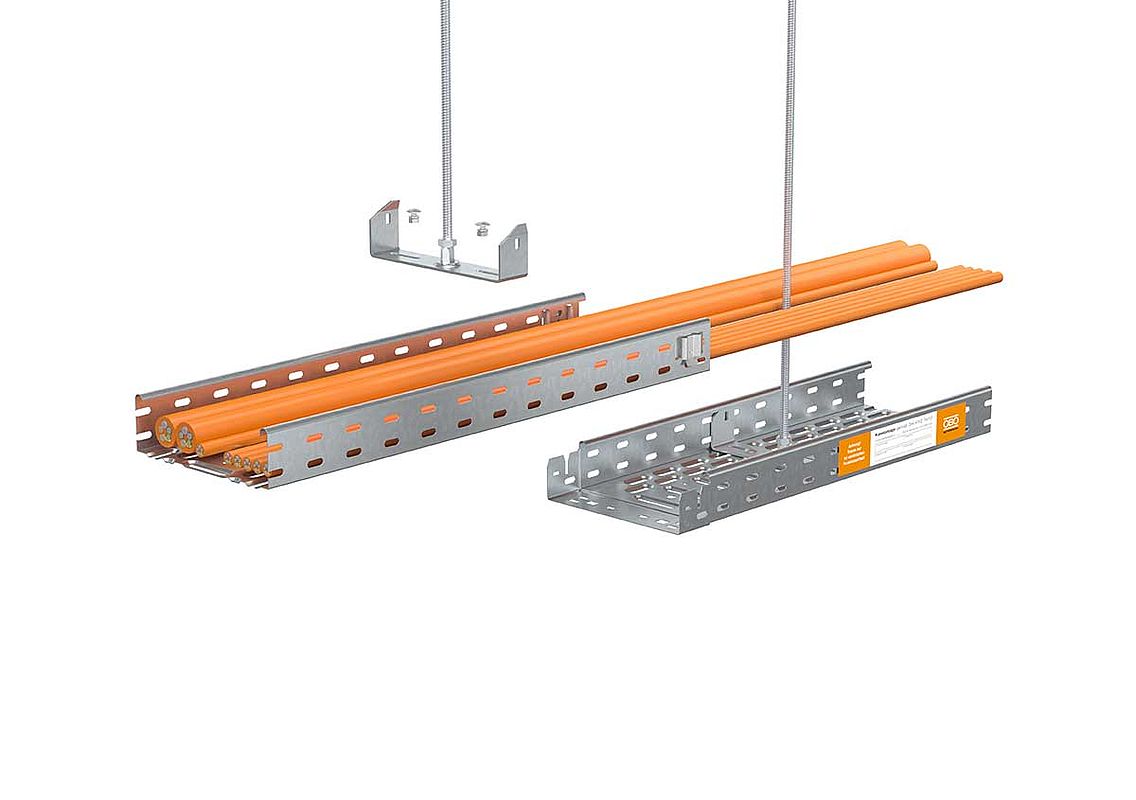

Principiul de instalare al jgheaburilor pentru cabluri RKS-Magic
Primul pas în procesul de instalare este aplicarea sistemului de suspendare din mijloc. După înșurubarea tijei filetate la nivelul sistemului de suspendare din mijloc are loc asigurarea cu o piuliță hexagonală suplimentară.
După înșurubarea sistemului de suspendare din mijloc la nivelul părții inferioare a jgheabului, se creează o legătură longitudinală prin îmbinarea jgheaburilor pentru cabluri.<br/> La final, trebuie doar să îndoiți clemele de siguranță la nivelul pardoselii. Rezultatul: o piesă de îmbinare fără șuruburi.<br/> Se pot monta simplu și rapid piese de formă suplimentare cu îmbinarea fără șuruburi Magic.
Știați că puteți găsi mai multe sisteme din gama de produse jgheaburi pentru cabluri în catalogul nostru online?
Sistem de pozare cu sistem de suspendare din mijloc: jgheabul din sârmă GRM 55 200
Jgheabul din sârmă GR-Magic este verificat ca structură portantă specifică pentru cabluri pentru menținerea în funcțiune a sistemului electric în conformitate cu DIN 4102 partea 12 și este aprobat pentru clasele de menținere în funcțiune de la E30 până la E90.
Sistemul de pozare ușor este alcătuit din sistemul de suspendare din mijloc, precum și dintr-o tijă filetată montată central ca piesă suspendată.
Datorită sistemului de fixare fără șuruburi, jgheabul din sârmă GR-Magic se poate monta fără unelte și prin urmare, deosebit de repede și de economic.

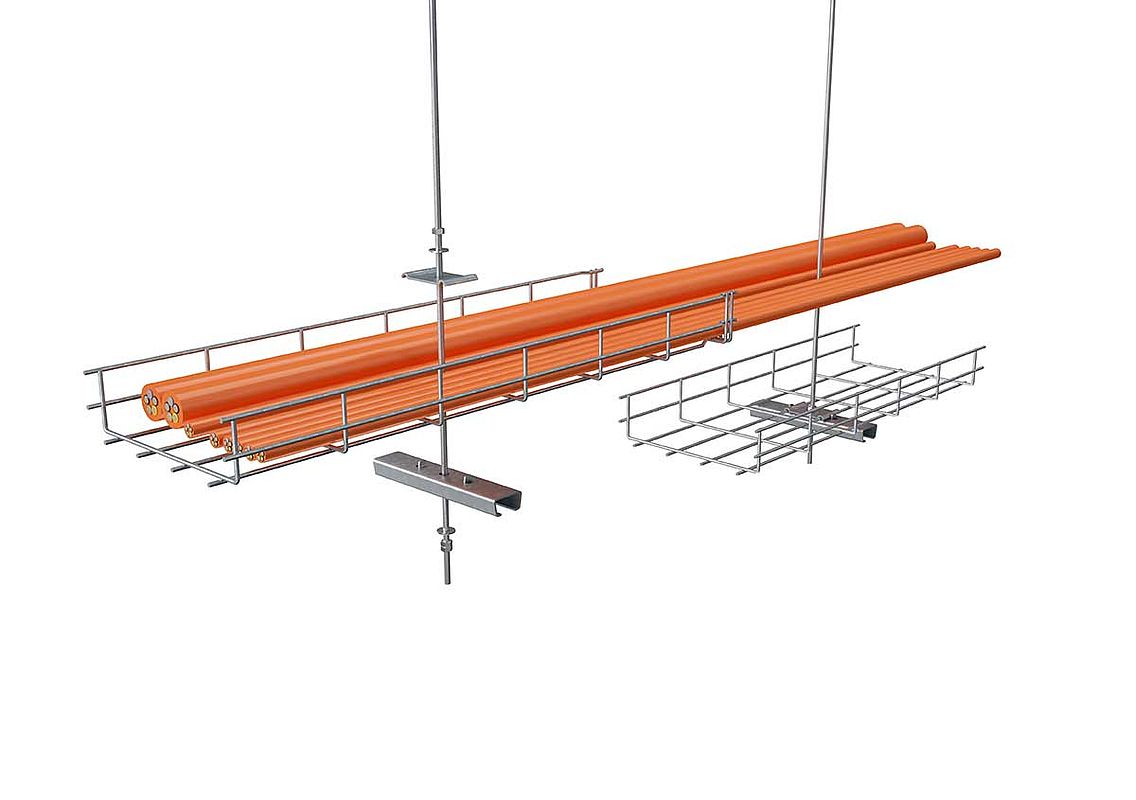

Principiul de instalare al jgheabului din sârmă GRM 55 200:
Fixarea sistemului de suspendare din mijloc se realizează împreună cu montarea tijei filetate. În acest sens, șina de suport se poziționează sub jgheabul din sârmă, iar piesa de fixare se inserează chiar deasupra acesteia, la nivelul jgheabului.
La final se realizează procesul de fixare, prin inserarea și înșurubarea tijei filetate în ambele piese.
Sistemele individuale de jgheaburi din sârmă sunt doar îmbinate și formează, fără utilizarea de șuruburi sau de piese de conectare suplimentare, o piesă de îmbinare sigură din punct de vedere tehnic.
De asemenea, se pot monta piese de formă suplimentare în mod rapid și simplu cu ajutorul unei piese de îmbinare.
