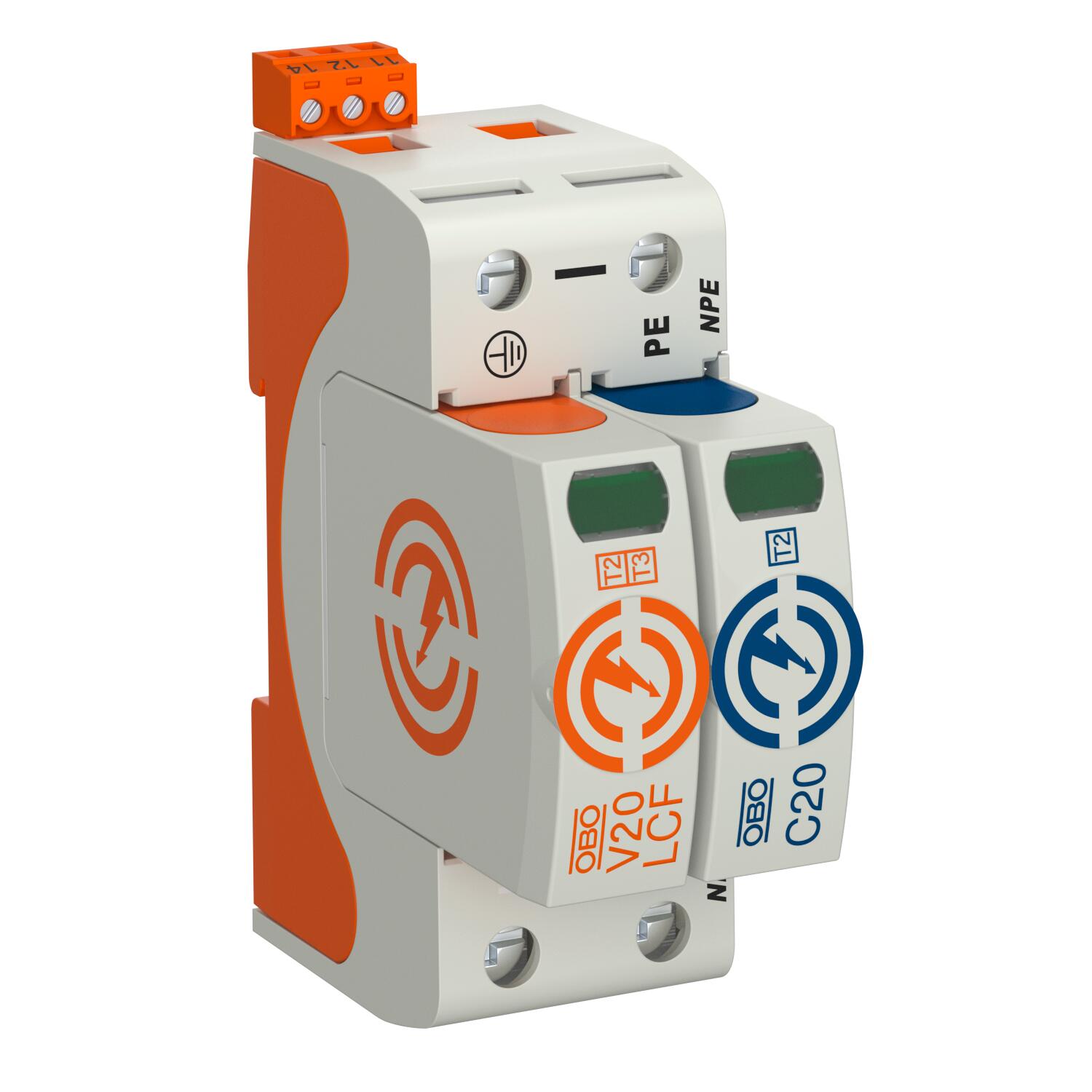

V20 surge arrester, leakage current-free, 1-pole + NPE + FS 1+N/PE | 280 | IP20

V20 surge arrester, leakage current-free, 1-pole + NPE + FS

Nr. art. 5095544 | EAN 4012196818877

Nr. art. / Tip

Legarea polilor

Tensiune maximă de funcţionare continuă AC	280 V

Tip de protecţie	IP20

Descrierea produsului

Descrierea produsului

Surge arrester, type 2

• For surge voltage protection equipotential bonding to VDE 0100-443 (IEC 60364-4-44)
• Discharge capacity to 30 kA (8/20) per pole through a high-performance series connection of varistor and spark gap
• Modular connectable arrester with cut-off unit and visual status display
• Locking mechanism with vibration protection and voltage keying
• Plastic to UL 94 V-0
• The remote signalling variants (FS) have a potential-free changeover contact for remote signalling

Application: Equipotential bonding in main and sub-distributions.

Date tehnice

Date tehnice

Aerisit	nu
Amprenta CO₂ (GWP) de la leagăn la poartă	0,9305 kg CO₂e / 1 Bucată
Certificări	VDE
Clasă de încercare tip 2	da
Clasa de solicitare conform EN 61643-11	Tip 2
Configuraţia rețelei DC	nu
Configuraţia rețelei IT	nu
Configuraţia rețelei TN	da
Configuraţia rețelei TN-C	da
Configuraţia rețelei TN-C-S	da
Configuraţia rețelei TN-S	da
Configuraţia rețelei TT	nu
Contacte FM	comutator
Curent de descărcare a eclatorului (8/20 µs) [total]	60 kA
Curent de scurgere nominal (8/20) (L-N)	20 kA
Curent maxim de descărcare (8/20 μs)	30 kA
Curent maxim de descărcare (8/20 μs) [L-N]	30 kA
Curent maxim de descărcare (8/20 μs)[N-PE]	60 kA
Curent nominal de descărcare (8/20 µs)	20 kA
Curent nominal de descărcare (8/20 µs) [N-PE]	40 kA
Dimensiune	280V
Distanţă minimă	1,5 mm
Formă a reţelei	altele
Forma reţelei	nu
Legarea polilor	1+N/PE
Material carcasă	PA UL 94 V-0
Momentul de torsiune	4 Nm
Nivel de protectie (L-N)	≤1,5
Putere de comutare AC	230 V; 0,5 A
Putere de comutare DC	230 V; 0,1 A / 75 V; 0,5 A
Rezistenţa la scurt circuit	da
Rezistență la scurtcircuit cu protecție maximă împotriva supracurentului pe partea de rețea	50 kA eff

Secțiunea transversală a conductorului flexibil (din sârmă subțire) max.	35 mm²
Secțiunea transversală a conductorului flexibil (din sârmă subțire) max.	2 AWG
Secțiunea transversală a conductorului flexibil (din sârmă subțire) min.	16 AWG
Secțiunea transversală a conductorului flexibil (din sârmă subțire) min.	1,5 mm²
Secțiunea transversală a conductorului la clemele FM max.	16 AWG
Secțiunea transversală a conductorului la clemele FM max.	1,5 mm²
Secțiunea transversală a conductorului la clemele FM min.	0,5 mm²
Secțiunea transversală a conductorului la clemele FM min.	21 AWG
Secțiunea transversală a conductorului rigid (mono/multifilar) max.	2 AWG
Secțiunea transversală a conductorului rigid (mono/multifilar) max.	35 mm²
Secțiunea transversală a conductorului rigid (mono/multifilar) min.	16 AWG
Secțiunea transversală a conductorului rigid (mono/multifilar) min.	1,5 mm²
Semnalizare în interiorul aparatului	optică
Semnalizare la distanţă	da
Siguranță integrată	nu
Siguranţă maximă	160 A
SPD conform IEC 61643-1	clasa II
SPD conform UL 1449	Tip 4
Temperatură operațională max.	80 °C
Temperatură operațională min.	-40 °C
Tensiune maximă de funcţionare (L-N)	280 V
Tensiune maximă de funcţionare continuă AC	280 V
Tensiune nominală AC (50 / 60 Hz)	230 V
Tensiune reziduală [L-N] @ 1 kA	0,8 kV
Tensiune reziduală [L-N] @ 5 kA	1 kV
Tensiune TOV [L-N] cu mod rezistiv - 200 ms	1200 V
Tensiune TOV [L-N] cu mod rezistiv - 5 s	335 V
Tensiune TOV [L-N] cu siguranţă scăzută - 120 min	440 V
Tip de cablu pentru aparatele de protecție la supratensiune	Linie de alimentare CA
Tip de montaj	Şină omega 35 mm
Tip de protecţie	IP20
Valoare max. a protectiei la suprasarcină	160 A gL/gG
