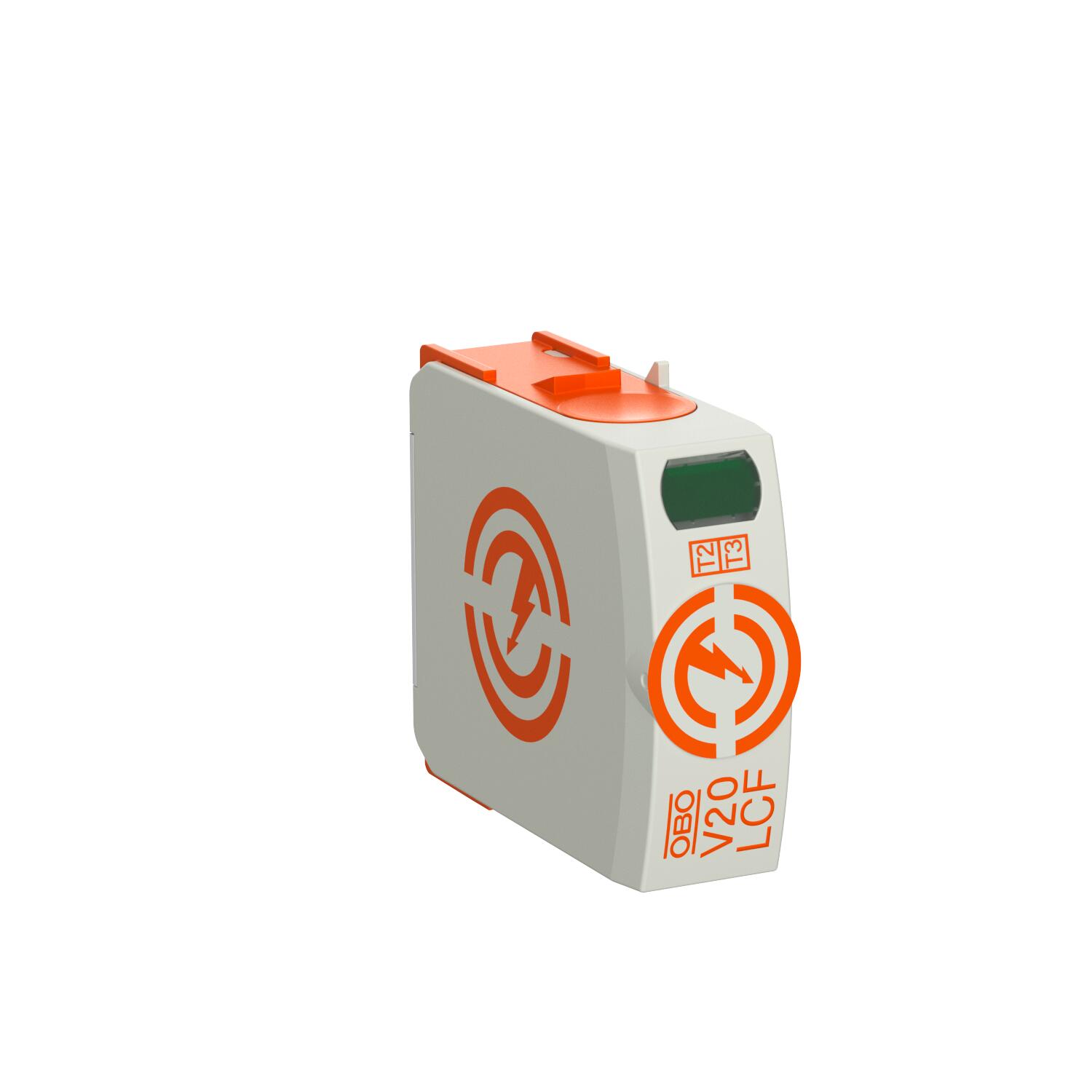

Upper part, surge arrester V20
Nr. art. 5095524 | EAN 4012196818747
- Descrierea produsului
-
Descrierea produsuluiUpper part surge arrester, type 2, for the protection against surge voltages in accordance to the EN61643-11 standard.
• Arresting capacity to 20 kA (8/20) per pole through high-performance varistors
• Modular, plug-in arrester with cut-off unit and visual status display
• Locking function with vibration protection and voltage keying
• Plastic to UL 94 V-0
-
- Date tehnice
-
Date tehnice
Aerisit nu Certificări VDE Clasă de încercare tip 2 da Clasa de solicitare conform EN 61643-11 Tip 2 Curent de scurgere nominal (8/20) (L-N) 20 kA Curent maxim de descărcare (8/20 μs) 40 kA Curent maxim de descărcare (8/20 μs) [L-N] 40 kA Curent maxim de descărcare (8/20 μs)[N-PE] 60 kA Curent nominal de descărcare (8/20 µs) 20 kA Curent nominal de descărcare (8/20 µs) [N-PE] 40 kA Dimensiune 280V Distanţă minimă 1,5 mm Formă a reţelei altele Material carcasă PA UL 94 V-0 Momentul de torsiune 4 Nm Putere de comutare AC 230 V; 0,5 A Putere de comutare DC 230 V; 0,1 A / 75 V; 0,5 A Rezistenţa la scurt circuit da Rezistență la scurtcircuit cu protecție maximă împotriva supracurentului pe partea de rețea 50 kA eff Secțiunea transversală a conductorului flexibil (din sârmă subțire) max. 35 mm² Secțiunea transversală a conductorului flexibil (din sârmă subțire) max. 2 AWG Secțiunea transversală a conductorului flexibil (din sârmă subțire) min. 1,5 mm² Secțiunea transversală a conductorului flexibil (din sârmă subțire) min. 16 AWG Secțiunea transversală a conductorului la clemele FM max. 16 AWG Secțiunea transversală a conductorului la clemele FM max. 1,5 mm² Secțiunea transversală a conductorului la clemele FM min. 0,5 mm² Secțiunea transversală a conductorului la clemele FM min. 21 AWG Secțiunea transversală a conductorului rigid (mono/multifilar) max. 2 AWG Secțiunea transversală a conductorului rigid (mono/multifilar) max. 35 mm² Secțiunea transversală a conductorului rigid (mono/multifilar) min. 16 AWG Secțiunea transversală a conductorului rigid (mono/multifilar) min. 1,5 mm² Semnalizare în interiorul aparatului optică Semnalizare la distanţă nu Siguranță integrată nu Siguranţă maximă 160 A SPD conform IEC 61643-1 clasa II SPD conform UL 1449 Tip 4 Temperatură operațională max. 80 °C Temperatură operațională min. -40 °C Tip de montaj Şină omega 35 mm Tip de protecţie IP20 Valoare max. a protectiei la suprasarcină 160 A gL/gG - Toate tipurile
