Unitate de canal, oarbă, blocantă, înălţime 40-140 mm 2400 | 200 | 40 | 140 | 3

Unitate de canal, oarbă, blocantă, înălţime 40-140 mm

Nr. art. 7424040 | EAN 4012195243113

Nr. art. / Tip

Lungime	2400 mm

Lăţimea

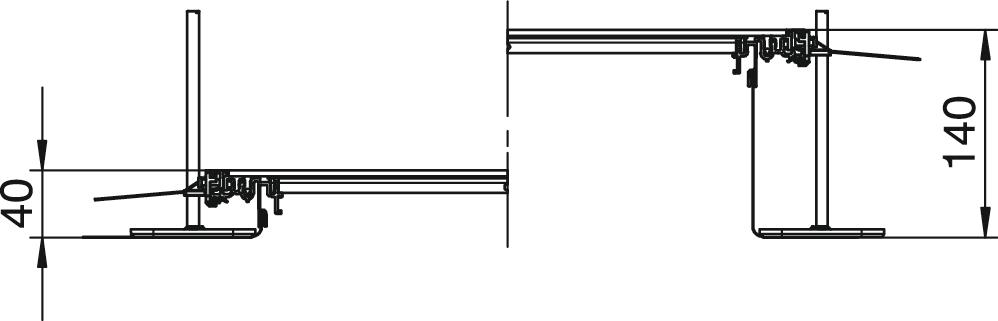

Înălțimea canalului min.	40 mm

Înălțimea canalului max.

Capace	3

Descrierea produsului

Descrierea produsului

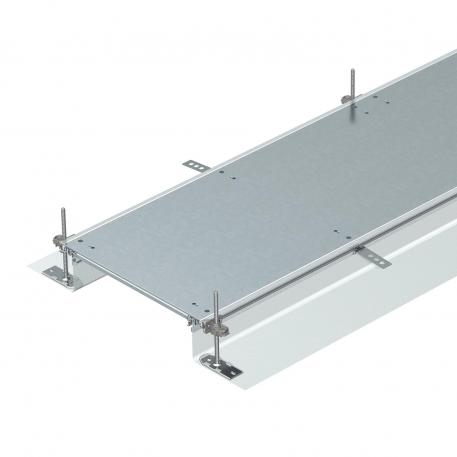

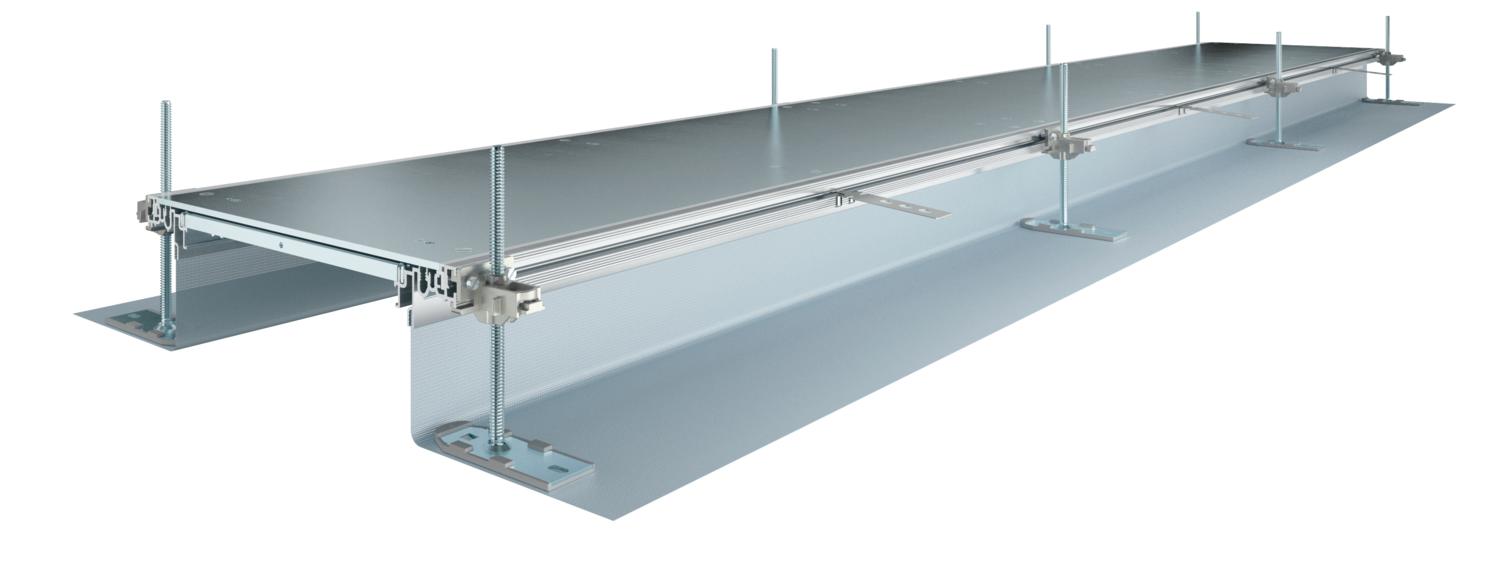

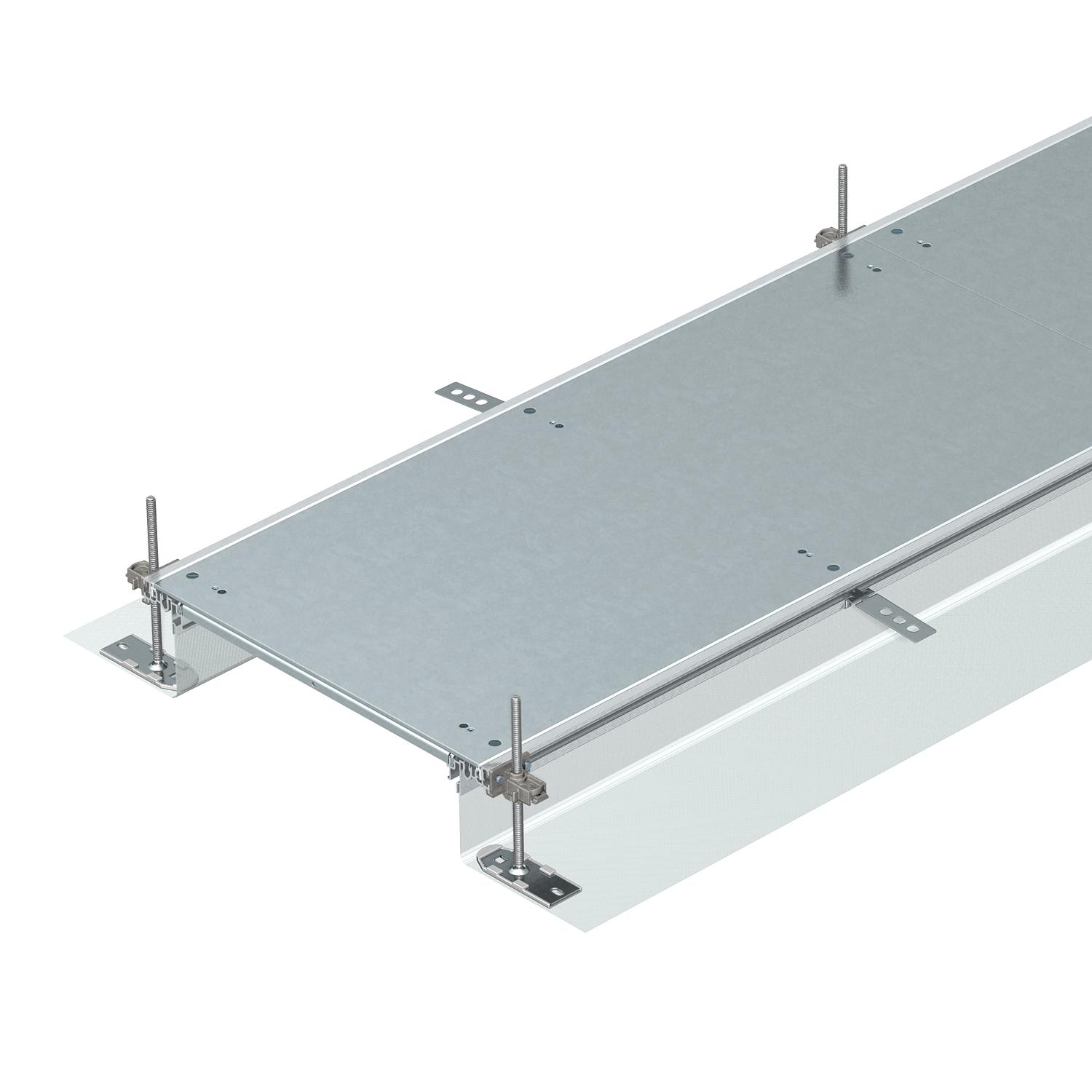

Unitate de canal gata de montaj, pentru conducerea cablurilor, compusă din 3 capace oarbe autoblocante, două profile laterale cu perete lateral flexibil ataşat din plasă de sârmă, profile de contact pentru stratul acoperitor de pardoseală 4 mm. Pachetul de livrare cuprinde 6 corniere de fixare reglabile în înălţime, 6 ancore pentru şapă şi 3 etanşări ale îmbinărilor dintre capace (la o lăţime nominală a canalului de 200, 300 şi 400) sau 6 susţineri ale îmbinărilor dintre capace (la o lăţime nominală a canalului de 500 şi 600). Unităţile de reglare în înălţime necesare în mod obligatoriu (vă rugăm să ţineţi cont de înălţimea de reglare) pentru susţinerile îmbinărilor dintre capace 400, 500 şi 600 nu sunt cuprinse în pachetul de livrare, vă rugăm să comandaţi separat. Capacele canalului până la o lăţime nominală de 400 inclusiv sunt montate în prealabil cu arcuri de blocare.

Date tehnice

Date tehnice

Adecvat pentru rost de dilataţie	nu
Capac deschidere de montaj	nu
Capac detaşabil	da
Capace	3
Cu egalizare a potențialului	nu
Cu orificiu de conectare	nu
Cu perete despărţitor	nu
Cu proeminenţă	da
Decuplabil	da
Deschidere de montaj	fără
Dimensiune	2400x200x140
Domeniul de reglare în înălțime max.	140 mm
Domeniul de reglare în înălțime min.	40 mm

Fixarea capacului cu blocare	da
Grosimea materialului pentru capac	4
Înălțimea canalului max.	140 mm
Înălțimea canalului min.	40 mm
Înălţimea minimă a şapei	40
Îngrijirea pardoselii	ud
Lăţimea	200 mm
Lungime	2400 mm
Material	Oţel
Orificiu de montaj pentru doză pe pardoseală	nu
Placă a bazei	nu
Posibilitate de montare a unei garnituri	da
Suprafaţă	zincat în bandă

Toate tipurile

Toate tipurile

Tip	Lungime	Lăţimea	Înălțimea canalului min.	Înălțimea canalului max.	Capace	Nr. art.	Cantitate	cea mai mică unitate de vânzare
OKA-G20040140R	2400 mm	200 mm	40 mm	140 mm	3	7424040	m	2,4 m
OKA-G30040140R	2400 mm	300 mm	40 mm	140 mm	3	7424042	m	2,4 m
OKA-G40040140R	2400 mm	400 mm	40 mm	140 mm	3	7424044	m	2,4 m
OKA-G50040140R	2400 mm	500 mm	40 mm	140 mm	3	7424046	m	2,4 m
OKA-G60040140R	2400 mm	600 mm	40 mm	140 mm	3	7424048	m	2,4 m
OKA-G20040240R	2400 mm	200 mm	40 mm	240 mm	3	7424060	m	2,4 m

Accesorii

Accesorii pentru sistem

Produse	Tip	Nr. art.	Cantitate	cea mai mică unitate de vânzare
Set de construcţie pentru ramificaţie unghiulară spre stânga, înălţimea 40-150 mm	OKA-G20040150FBL	7423950	Bucată	1 Bucată
Set de construcţie pentru ramificaţie unghiulară spre dreapta, înălţimea 40-150 mm	OKA-G20040150FBR	7423970	Bucată	1 Bucată
Piesă de capăt pentru canal, înălţime 40-150 mm	OKA-G20040150ES	7424280	Bucată	1 Bucată
Unitate de ataşare pentru GES9, înălţimea 40-140 mm	OKA-G A 40140 9	7424324	Bucată	1 Bucată
Unitate de ataşare pentru GESR9, înălţimea 40-140 mm	OKA-G A 40140R9	7424326	Bucată	1 Bucată
Set de construcţie pentru ramificaţia T şi în cruce a canalului	OKA FB2 TX	7424821	Bucată	1 Bucată
Unitate reglabilă în înălţime pentru susţinerea îmbinărilor dintre capace, pentru înălţimi ale canalului cuprinse între 40 -70 mm	NE DSU2 4030	7424840	Bucată	3 Bucată
Unitate reglare înăltime pentru sustinere îmbinări capace, înăltime canal 60-110 mm	NE DSU2 6050	7424842	Bucată	3 Bucată
Clemă de împământare	8AWR	6288704	Bucată	10 Bucată

Accesorii pentru montaj

Produse	Tip	Nr. art.	Cantitate	cea mai mică unitate de vânzare
Perete de separaţie 60 FS	TSG 60 FS	6062068	m	3 m
Perete de separaţie 85 FS	TSG 85 FS	6062114	m	3 m
Perete de separaţie 110 FS	TSG 110 FS	6062122	m	3 m
Perete de separaţie 135 FS	TSG 135 FS	6062132	m	3 m
Ventuză, 300 N	WZ 1029	7408634	Bucată	1 Bucată
