Stâlp de suspendare US 7 FT 200 | zinc
morepic-1 morepic-2 video-1 video-2

Stâlp de suspendare US 7 FT

Nr. art. 6339018 | EAN 4012196186556

zinc
Descrierea produsului
Descrierea produsului

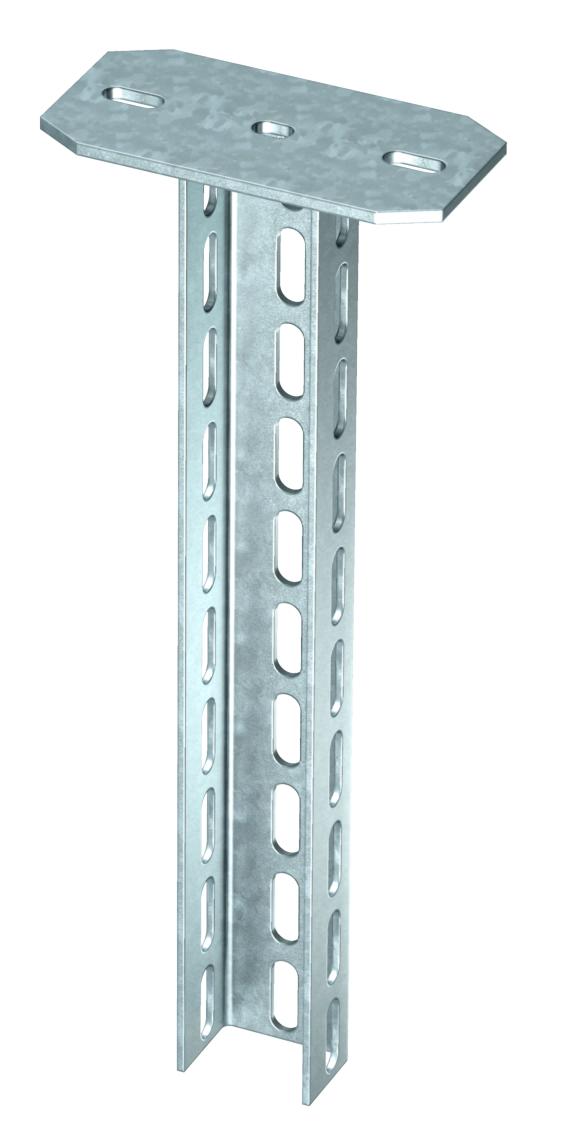

Montant suspendat (profil U) cu flanşă sudată.
Pentru montare pe tavane orizontale din beton şi profile de susţinere din oţel.
  • Asociaţia întreprinderilor de electrotehnică, electronică, tehnică informaţională, asociaţie înregistrată, Germania
  • Communautés Européennes, Declaraţia de conformitate a Comunităţii Europene conform directivelor Comunităţii Europenedie ungemuffte Seite
  • UKCA Declarație de conformitate
  • Stâlp U
Date tehnice

Date tehnice

Culoare zinc

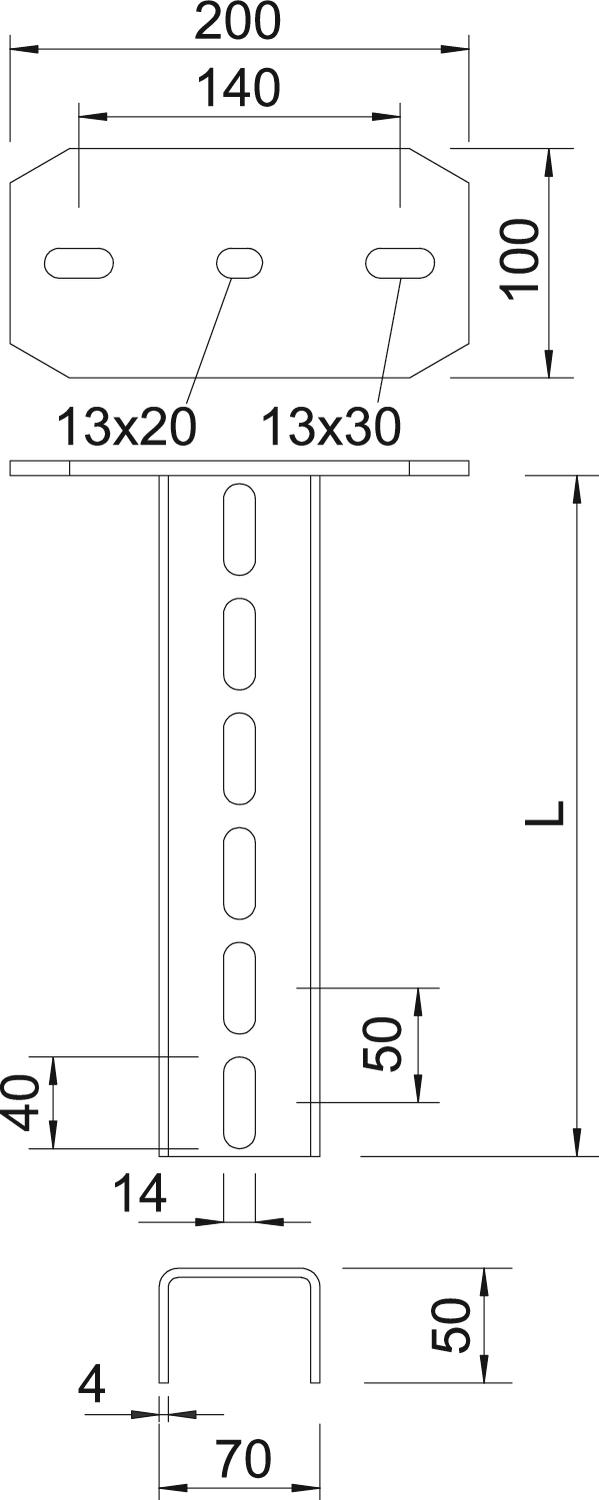

Dimensiune 70x50x200
Dimensiune L 200 mm
Grosime material 4 mm
Înălţime 50 mm
Lăţimea 70 mm
Lungime 200 mm
lungimea consolei 200 8,3 kN
lungimea consolei 400 5 kN
lungimea consolei 600 3,5 kN
Material Oţel
Menținerea în funcțiune da
Sarcină de tracțiune maximă 11 kN
Suprafaţă = zincat prin imersie
Variantă Profil U

Date tehnice

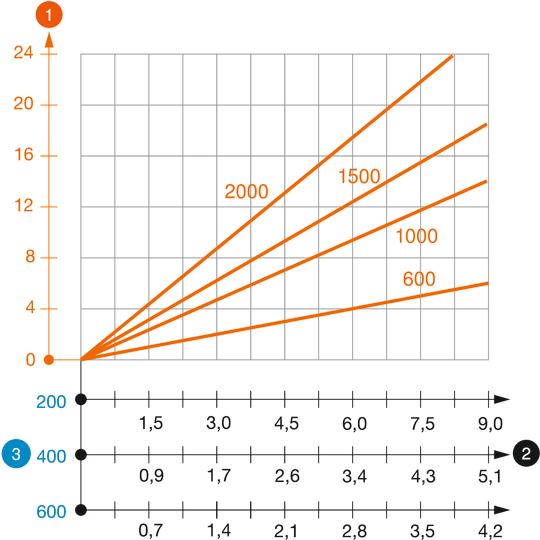

Diagramă încărcare pentru montant U tip US 7 K

Diagramă încărcare pentru montant U tip US 7 K
  • Îndoirea capătului stâlpului de montaj la încărcarea admisă a consolei Îndoirea capătului stâlpului de montaj la încărcarea admisă a consolei
  • Încărcare admisibilă a consolei în kN, fără greutatea unui om Încărcare admisibilă a consolei în kN, fără greutatea unui om
  • Lungime consolă în mm Lungime consolă în mm
  • Curbă de încărcare cu lungimi ale stâlpilor în mm Curbă de încărcare cu lungimi ale stâlpilor în mm
Toate tipurile

Toate tipurile

Tip Lungime Culoare Nr. art. Cantitate cea mai mică unitate de vânzare
US 7 K 20 FT 200 mm zinc 6339018
1 Bucată
US 7 K 30 FT 300 mm zinc 6339034
1 Bucată
US 7 K 40 FT 400 mm zinc 6339050
1 Bucată
US 7 K 50 FT 500 mm zinc 6339077
1 Bucată
US 7 K 70 FT 700 mm zinc 6339115
1 Bucată
US 7 K 80 FT 800 mm zinc 6339131
1 Bucată
US 7 K 90 FT 900 mm zinc 6339166
1 Bucată
US 7 K 100 FT 1000 mm zinc 6339182
1 Bucată
US 7 K 110 FT 1100 mm zinc 6339190
1 Bucată
US 7 K 120 FT 1200 mm zinc 6339204
1 Bucată
US 7 K 130 FT 1300 mm zinc 6339212
1 Bucată
US 7 K 140 FT 1400 mm zinc 6339220
1 Bucată
US 7 K 150 FT 1500 mm zinc 6339239
1 Bucată
US 7 K 160 FT 1600 mm zinc 6339247
1 Bucată
US 7 K 170 FT 1700 mm zinc 6339255
1 Bucată
US 7 K 180 FT 1800 mm zinc 6339263
1 Bucată
US 7 K 190 FT 1900 mm zinc 6339271
1 Bucată
US 7 K 200 FT 2000 mm zinc 6339298
1 Bucată
US 7 K 300 FT 3000 mm zinc 6339360
1 Bucată
Accesorii

Accesorii pentru montaj

Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
Piesă de îmbinare pentru stâlp U FT Piesă de îmbinare pentru stâlp U FT VUS 7 FT 6018378
10 Bucată
Capac de protecţie Capac de protecţie US 7 KS OR 6338497
20 Bucată
Şurub cu cap semirotund cu şaibă şi piuliţă F Şurub cu cap semirotund cu şaibă şi piuliţă F FRS 12x25 F 6406254
50 Bucată
Distanţier DSK 61 FT Distanţier DSK 61 FT DSK 61 FT 6416519
20 Bucată
Şurub cap hexagonal cu piuliţă hexagonală, şaibă zimţată și piuliță Şurub cap hexagonal cu piuliţă hexagonală, şaibă zimţată și piuliță SKS 12x100 F 6418295
20 Bucată
Materiale de descărcat

Descărcare

Descărcare
Descărcare
Descărcare
Descărcare

Declarație de conformitate UE US 7 K 20 FT / 6339018 , 0.12MB , pdf
Descărcare
Declarație de mediu pentru produs (EPD) US 7 K 20 FT / 6339018 , 1.48MB , pdf
Descărcare
Declarație de Conformitate pentru UK US 7 K 20 FT / 6339018 , 0.09MB , pdf
Descărcare
REACH Declarație de conformitate US 7 K 20 FT / 6339018 , 0.12MB , pdf
Descărcare
RoHS Declarație de conformitate US 7 K 20 FT / 6339018 , 0.13MB , pdf
