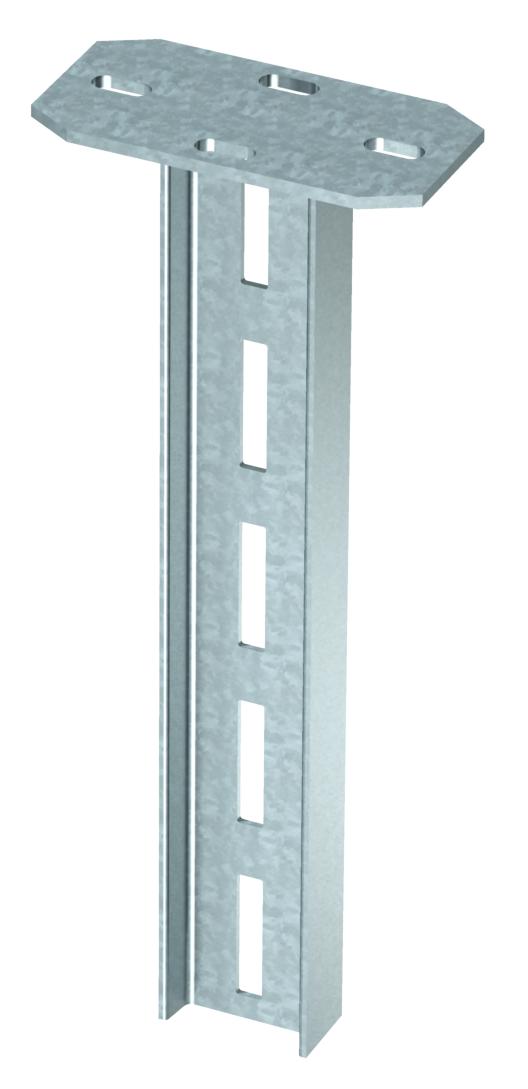

Stâlp de suspendare IS 8
Nr. art. 6361021 | EAN 4012196196333
- Descrierea produsului
-
Descrierea produsuluiMontant suspendat (profil I) cu flanşă sudată. Pentru montare pe tavane orizontale din beton şi profile de susţinere din oţel.
-
- Date tehnice
-
Date tehnice

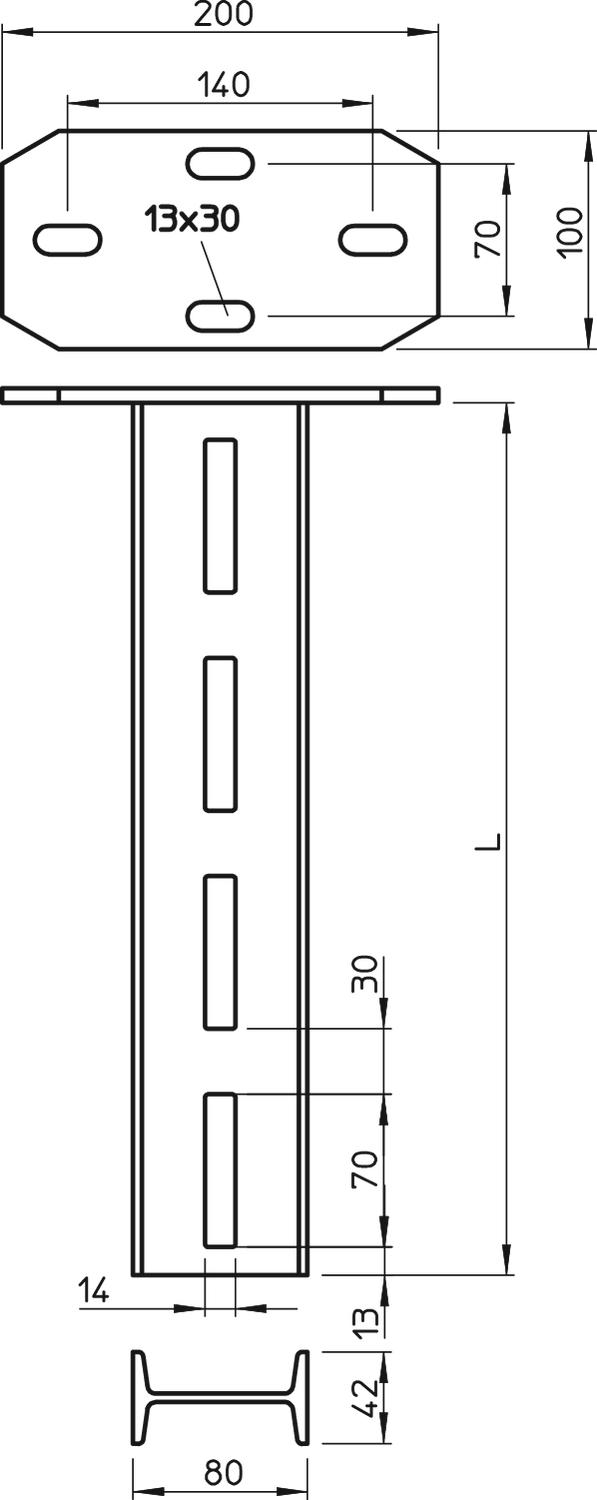

Cu zimţare nu Culoare zinc Dimensiune 80x42x200 Dimensiune decupare 70 mm Grosime material 4 mm Înălţime 42 mm Lăţime gaură 14 mm Lăţimea 80 mm Lungime 200 mm lungimea consolei 200 9,6 kN lungimea consolei 400 7 kN lungimea consolei 600 5 kN Material Oţel Menținerea în funcțiune nu Sarcină de tracțiune maximă 12 kN Suprafaţă = zincat prin imersie Variantă Profil I Date tehnice

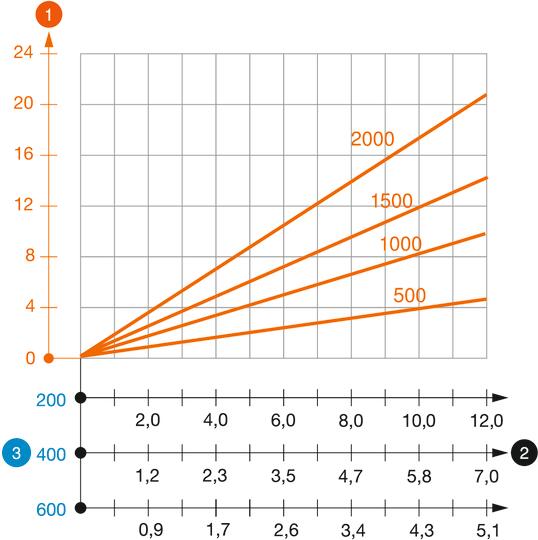

Diagramă încărcare stâlp I tip IS 8 K
-
Îndoirea capătului stâlpului de montaj la încărcarea admisă a consolei
-
Încărcare admisibilă a consolei în kN, fără greutatea unui om
-
Lungime consolă în mm
-
Curbă de încărcare cu lungimi ale stâlpilor în mm
-
- Toate tipurile
-
Toate tipurile
-
Accesorii pentru montaj
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
Piesă de legătură pentru stâlp I VIS 8 FT
VIS 8 FT 6018300 10 Bucată
Capac de protecţie
IS 8 KS OR 6338519 20 Bucată - Materiale de descărcat
-
Specificații IS 8 K 20 FT / 6361021 , 0.28MB , pdfDeclarație de conformitate UE IS 8 K 20 FT / 6361021 , 0.12MB , pdfDeclarație de mediu pentru produs (EPD) IS 8 K 20 FT / 6361021 , 1.48MB , pdfDeclarație de Conformitate pentru UK IS 8 K 20 FT / 6361021 , 0.09MB , pdfREACH Declarație de conformitate IS 8 K 20 FT / 6361021 , 0.12MB , pdfRoHS Declarație de conformitate IS 8 K 20 FT / 6361021 , 0.12MB , pdfAutorizație de utilizare Agrement VDE stâlpi și console , 0.12MB , pdfInstrucțiuni de montaj Instrucțiuni de montaj sisteme de stâlpi I , 0.03MB , pdfInstrucțiuni de montaj General information on the mounting , 2.65MB , pdf
