Solutie sistem PV, tip 1+2, cu ștecăr MC4 pentru pentru invertor cu 2 trackere MPP, 900 V DC IP66

Solutie sistem PV, tip 1+2, cu ștecăr MC4 pentru pentru invertor cu 2 trackere MPP, 900 V DC

Nr. art. 5088565 | EAN 4012196440580

Nr. art. / Tip	5088565 / VG-BC900S11

Tip de protecţie	IP66

Descrierea produsului

Descrierea produsului

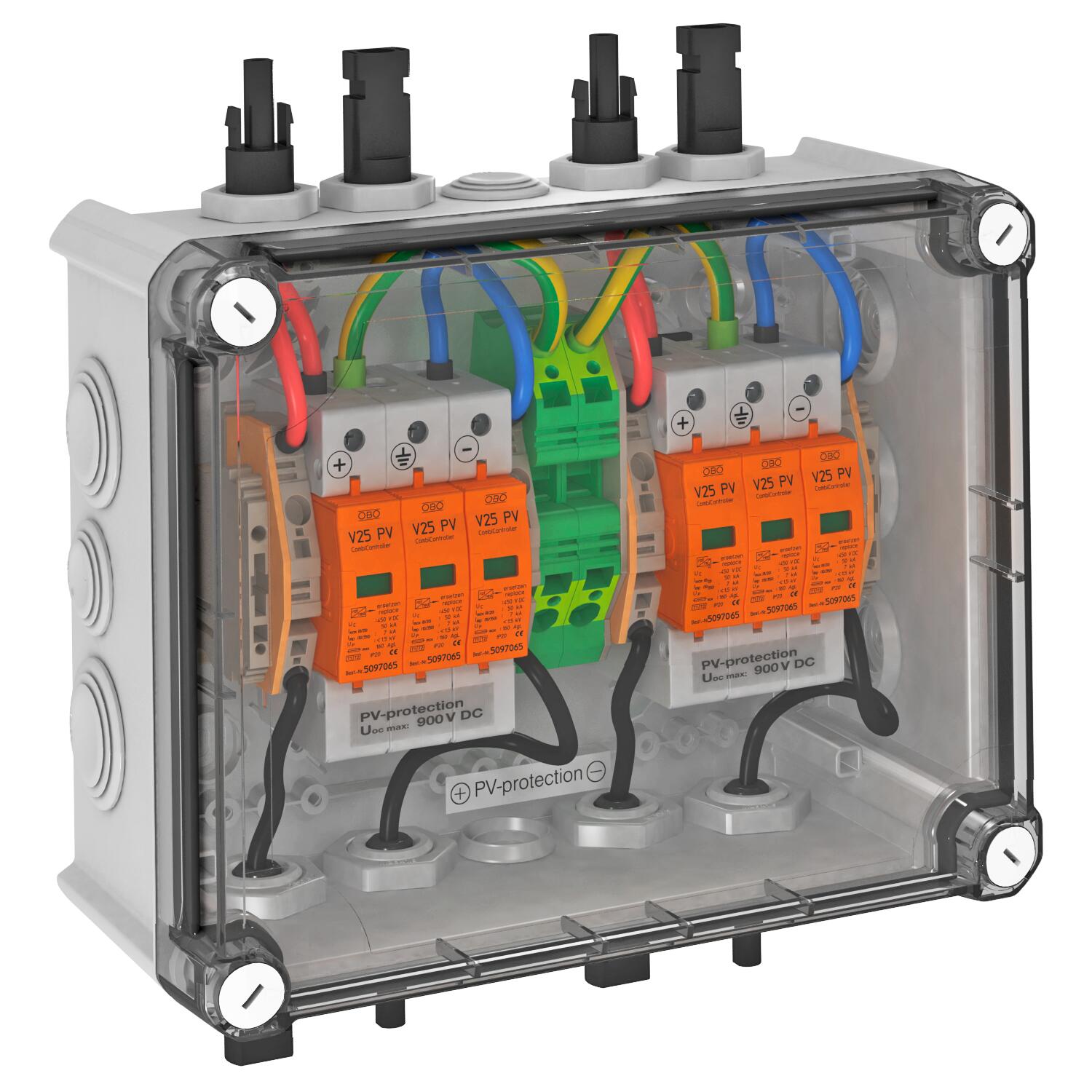

Solutie de sistemtip 1+2 cu stecker MC4 pentru invertoare fotovoltaice cu trackere 2 MPP separate

• Descărcător - varistor, debroșabil cu separare în caz de defectiune și conexiune Y conform VDE 0100-712 (50539-12)
• Descărcător combinat tip 1+2 pentru protecția la trăsnet și egalizarea de potențial conform EN 62305 (VDE 0185-305)
• Nivel scăzut de protectie DC: < 3,0 kV (Uoc max = 900V DC cu V25-B+C/0-450PV)
• O intrarte PV cu conector MC4 pe intrare MPP-WR- până la 30A DC pe clemă
• Pre-montate în carcasă din policarbonat (IP66), UV-rezistent pentru utilizare în exterior

Pentru protectia DC a invertorului în sistemele fotovoltaice.

În cazul pericolului de creare de condens din cauza vântului, înghetului, temperaturii sau a razelor solare se vor lua eventual măsuri suplimentare!

Date tehnice

Date tehnice

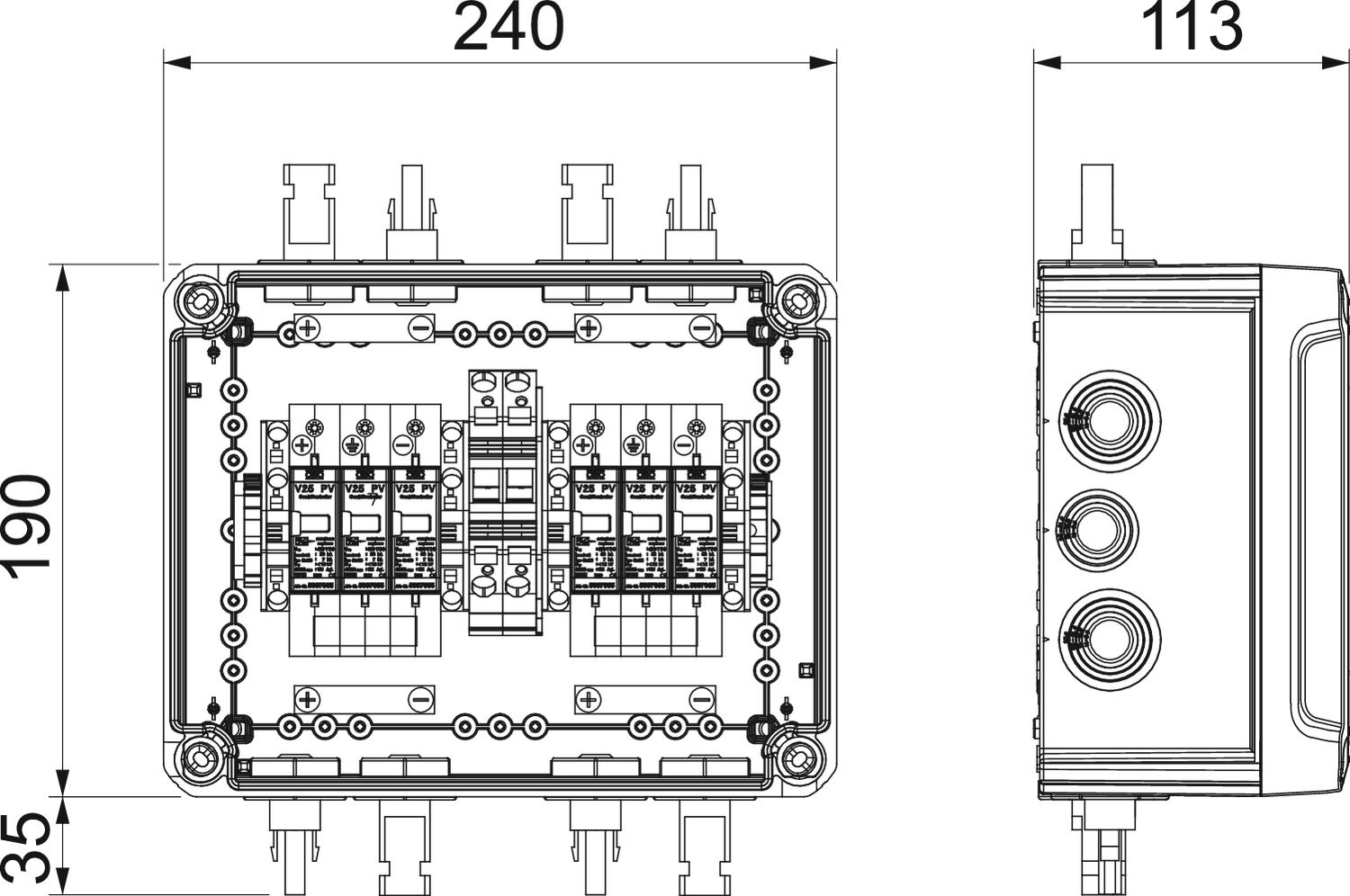

adâncime	113 mm
Aerisit	nu
Anschlussart Generatoranschlusskasten	MC4
Clasă de încercare tip 1	da
Clasă de încercare tip 2	da
Clasă de încercare tip 3	nu
Clasa de solicitare conform EN 61643-11	Tip 1+2
Configuraţia rețelei DC	da
Configuraţia rețelei IT	nu
Configuraţia rețelei TN	nu
Configuraţia rețelei TN-C	nu
Configuraţia rețelei TN-C-S	nu
Configuraţia rețelei TN-S	nu
Configuraţia rețelei TT	nu
CP nr.	0→2
Culoare	gri deschis; RAL 7035
Curent de descărcare a eclatorului (8/20 µs) [total]	60 kA
Curent de scurgere nominal (8/20) (L-N)	30 kA
Curent de trăsnet (10/350 μs)	7 kA
Curent maxim de descărcare (8/20 μs)	50 kA
Curent nominal de descărcare (8/20 µs)	30 kA
Dimensiune	900V DC
Echipat cu separator de sarcină	nu
Entries per MPPT	1
Exits per MPPT	1
Formă a reţelei	DC
Forma reţelei	nu
Funcție de monitorizare	nu
Grad de protecție IK	IK05

Grosimea maxim de ieșire	30 A
Grosimea maxim de intrare per șir	30 A
Grosimea maximă de intrare CC	900 V
Înălţime	190 mm
Interval de temperatură aplicabil max.	60 °C
Interval de temperatură aplicabil min.	-5 °C
Lăţimea	240 mm
Material carcasă	PC
Număr de poli	3
Număr intrări	1
Numărul de intrări de șiruri	1
Numărul de intrări pentru cabluri	8
Number of MPPTs	2
Secțiunea transversală a conductorului flexibil (din sârmă subțire) min.	25 mm²
Secțiunea transversală a conductorului rigid (mono/multifilar) max.	35 mm²
Semnalizare în interiorul aparatului	optică
Semnalizare la distanţă	nu
SPD conform IEC 61643-1	clasa I+II
Temperatură operațională max.	80 °C
Temperatură operațională min.	-40 °C
Tensiune max. PV	900 V
Tensiune maximă de funcţionare continuă DC	900 V
Timp de acţionare	<25 ns
Tip de cablu pentru aparatele de protecție la supratensiune	Linie de alimentare CC (PV)
Tip de intrare	MC4
Tip de montaj	montat în prealabil în carcasă
Tip de protecţie	IP66
Variantă	Pentru două MPP și cu conexiune MC4
