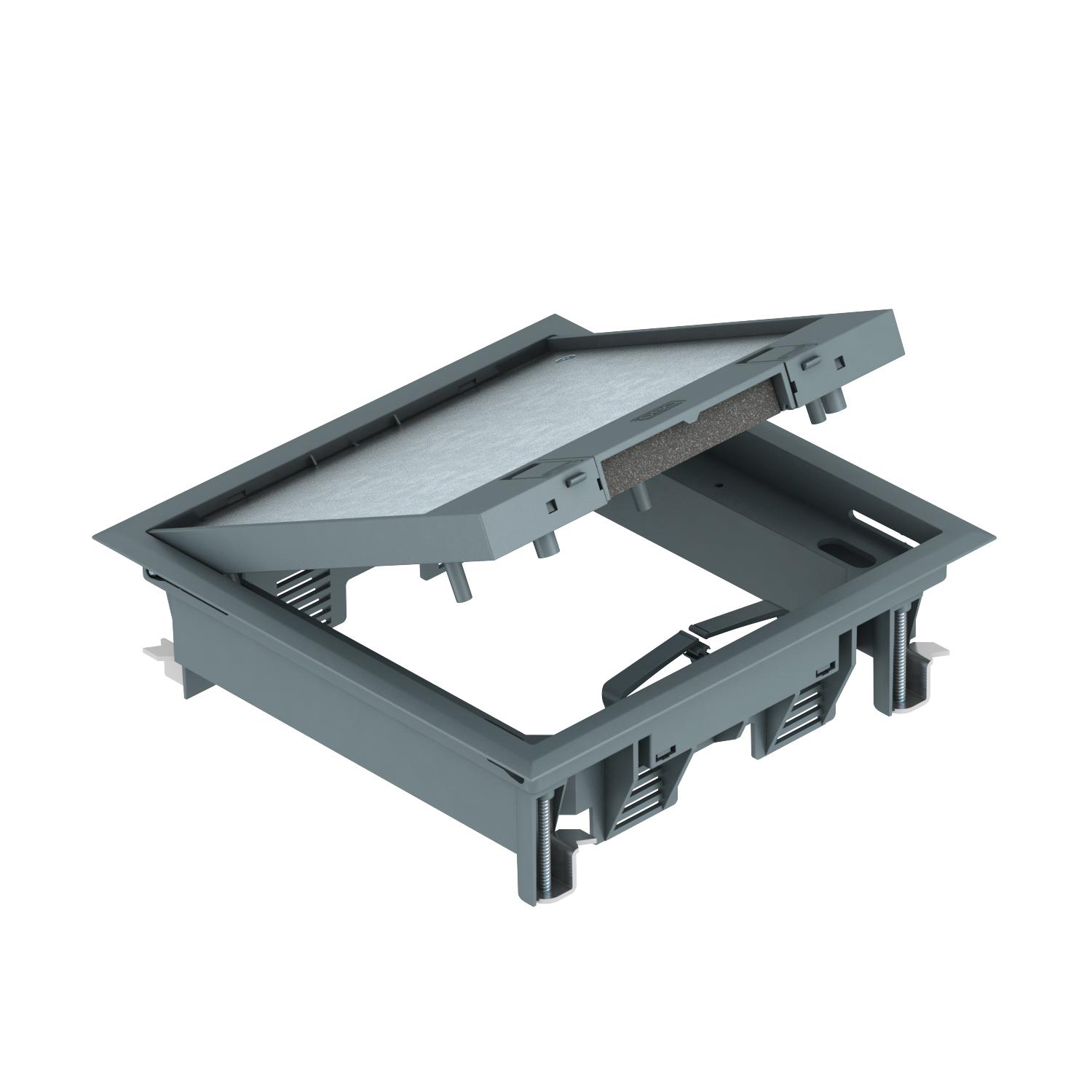

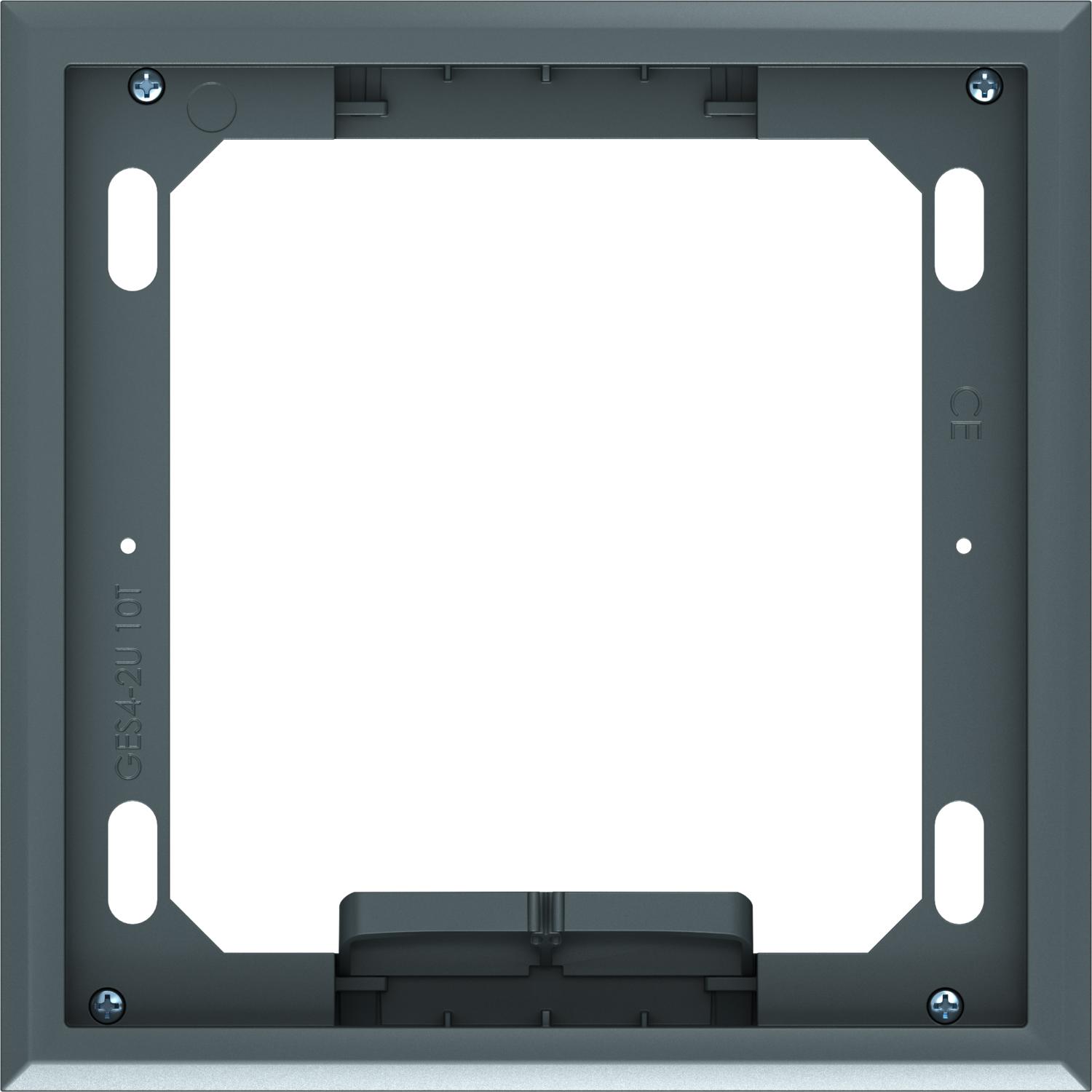

Rame cu capac GES4 cu închidere glisantă
Nr. art. 7405145 | EAN 4012195890645
- Descrierea produsului
-
Descrierea produsuluiRamă cu capac, cu mâner pentru până la 6 aparate individuale Modul 45 în 2 suporti universali UT3, utilizată în sisteme de canale și pardoseli cu sistem pentru interior.
Decupare pentru stratul acoperitor de pardoseală în capacul rabatabil: 5 mm, dacă este necesar, poate fi reglat şi la 3, 8 sau 10 mm.
Casete pentru aparate cu dispozitiv cu mâner, cu 2 compartimente, pentru instalarea suportului de montaj MT4. Se pot instala 2 plăci de acoperire de tipul APMT2.
Decupare pentru stratul acoperitor de pardoseală în capacul rabatabil: 5 mm, dacă este necesar, poate fi reglat şi la 3, 8 sau 10 mm.
-
- Date tehnice
-
Date tehnice

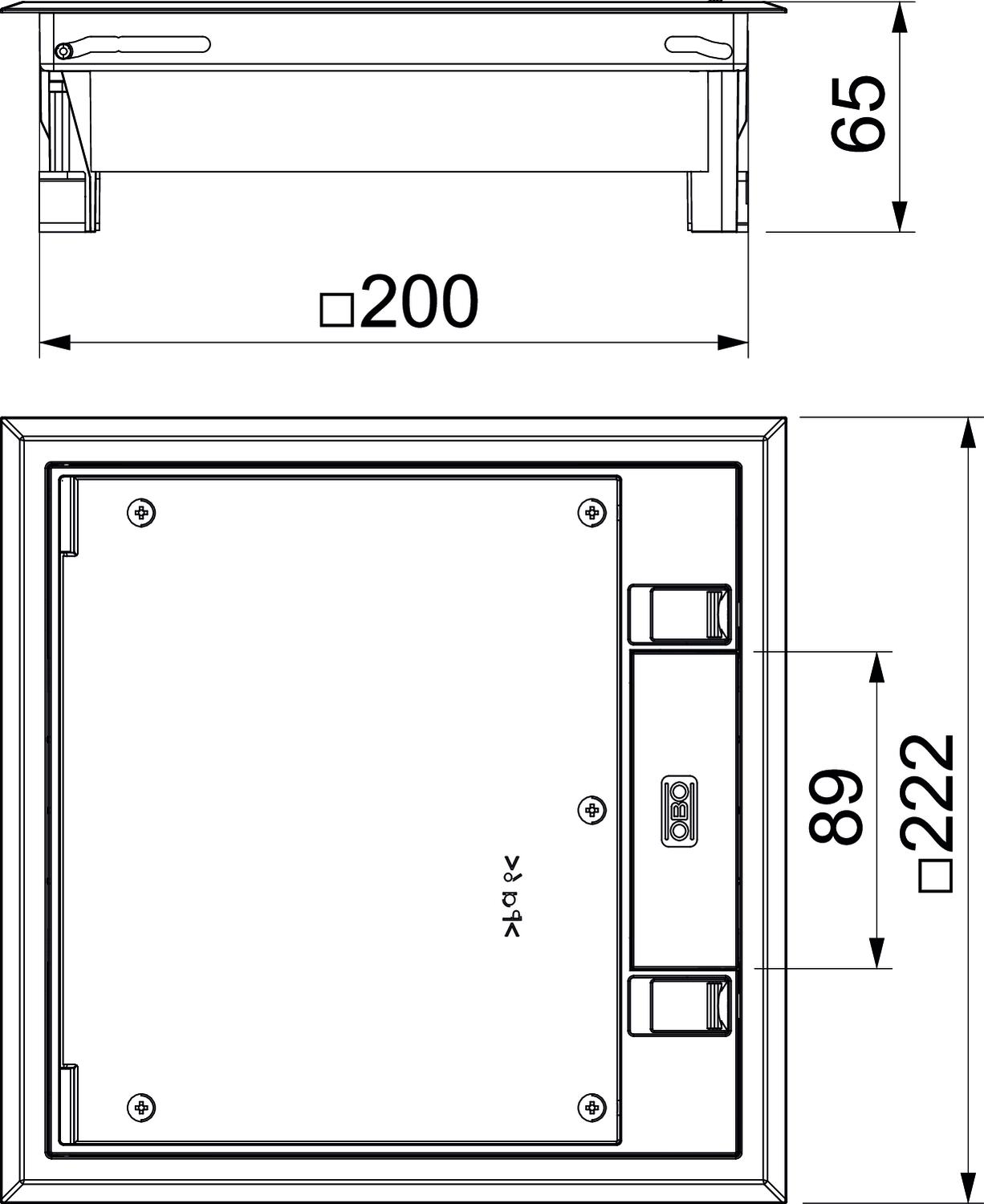

Adâncime de montare 73 mm Adecvat pentru canal în pardoseală acoperit de şapă da Adecvat pentru canal în pardoseală, la nivelul şapei, închis nu Amprenta CO₂ (GWP) de la leagăn la poartă 3,5932 kg CO₂e / 1 Bucată Certificări VDE Cotă pardoseală min. 73 mm cu degajare în pardoseală da Culoare gri inchis; RAL 7011 Dimeniune nominală pentru coloane de instalații 4 Dimensiune 222x222x65 Dimensiune largă în exterior 222 mm Execuția fixării de cablu Ieşire rabatabilă pentru cabluri Floor covering thickness max. 10 mm Grad de protecție IK IK08 Gradul de protecție (IP) în stare de repaus IP40 Gradul de protecție (IP) în utilizare IP20 Grosimea stratului acoperitor de pardoseală 5 mm ieșire prin ramă Rame de protecţie pentru covor Înălţime 65 mm Înălțimea șapei min. 73 mm Încărcare verticală, suprafață mare până la 3.000 N Încărcare verticală, suprafață mică până la 2.000 N Îngrijirea pardoselii uscat Lăţimea 222 mm Lățimea dimensiunii instalației 201 mm Lungime 222 mm Lungimea dimensiunii exterioare 222 mm Lungimea dimensiunii instalației 201 mm Material Poliamidă Mecanism de deschidere Dispozitiv de blocare Număr de pahare pentru aparate 2 Numărul aparatelor montabile 6 Posibilitate de montare a unei garnituri nu Potrivit pentru canale de pardoseală da Potrivit pentru instalarea în pardoseală dublă da Potrivit pentru instalarea în pardoseală falsă da Ramă de protecție în pardoseală da Recomandat pentru îngrijirea umedă nu Suport aparate pentru montaj pe paharele de aparate da Tipul sistemului de montaj UT3 Variantă pătrat Versiune pentru încărcări grele nu - Toate tipurile
-
Accesorii pentru sistem
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
Suport universal UT3, cu placă de acoperire pentru dispozitive Modul 45®, lungime sistem 165 mm
UT3 45 3 7408723 1 Bucată - Materiale de descărcat
-
Specificații GES4-2U10T 7011 / 7405145 , 0.29MB , pdfDeclarație de conformitate UE GES4-2U10T 7011 / 7405145 , 0.12MB , pdfREACH Declarație de conformitate GES4-2U10T 7011 / 7405145 , 0.13MB , pdfRoHS Declarație de conformitate GES4-2U10T 7011 / 7405145 , 0.13MB , pdfAutorizație de utilizare Certificare VDE GES , 0.12MB , pdfInstrucțiuni de montaj Instrucţiuni de montaj GES 2U , 0.19MB , pdfPentru acest produs nu sunt disponibile texte
