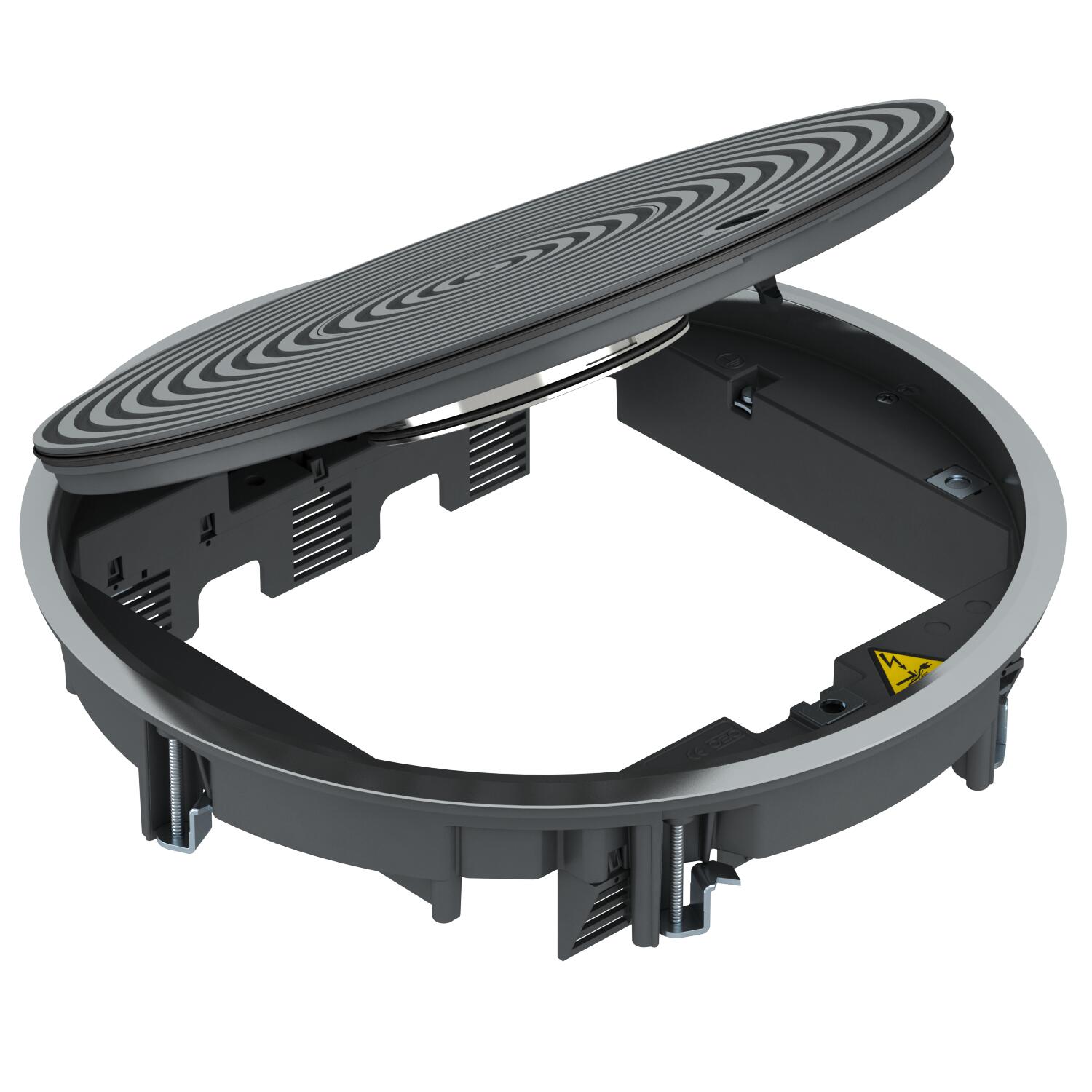

Ramă cu capac structural GRAF9, universal, cu îngrijire umedă
Nr. art. 7405750 | EAN 4012195866992
- Descrierea produsului
-

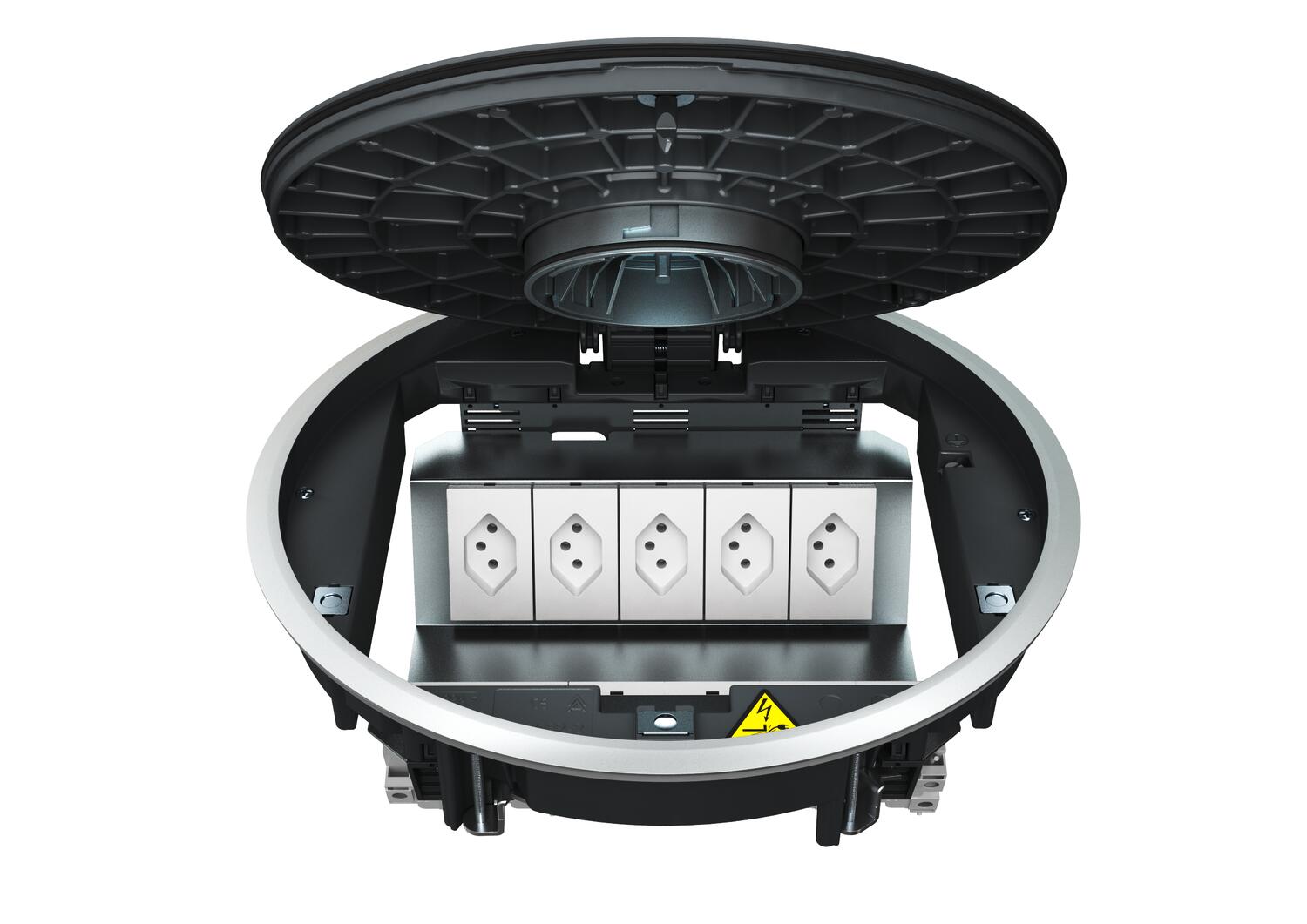

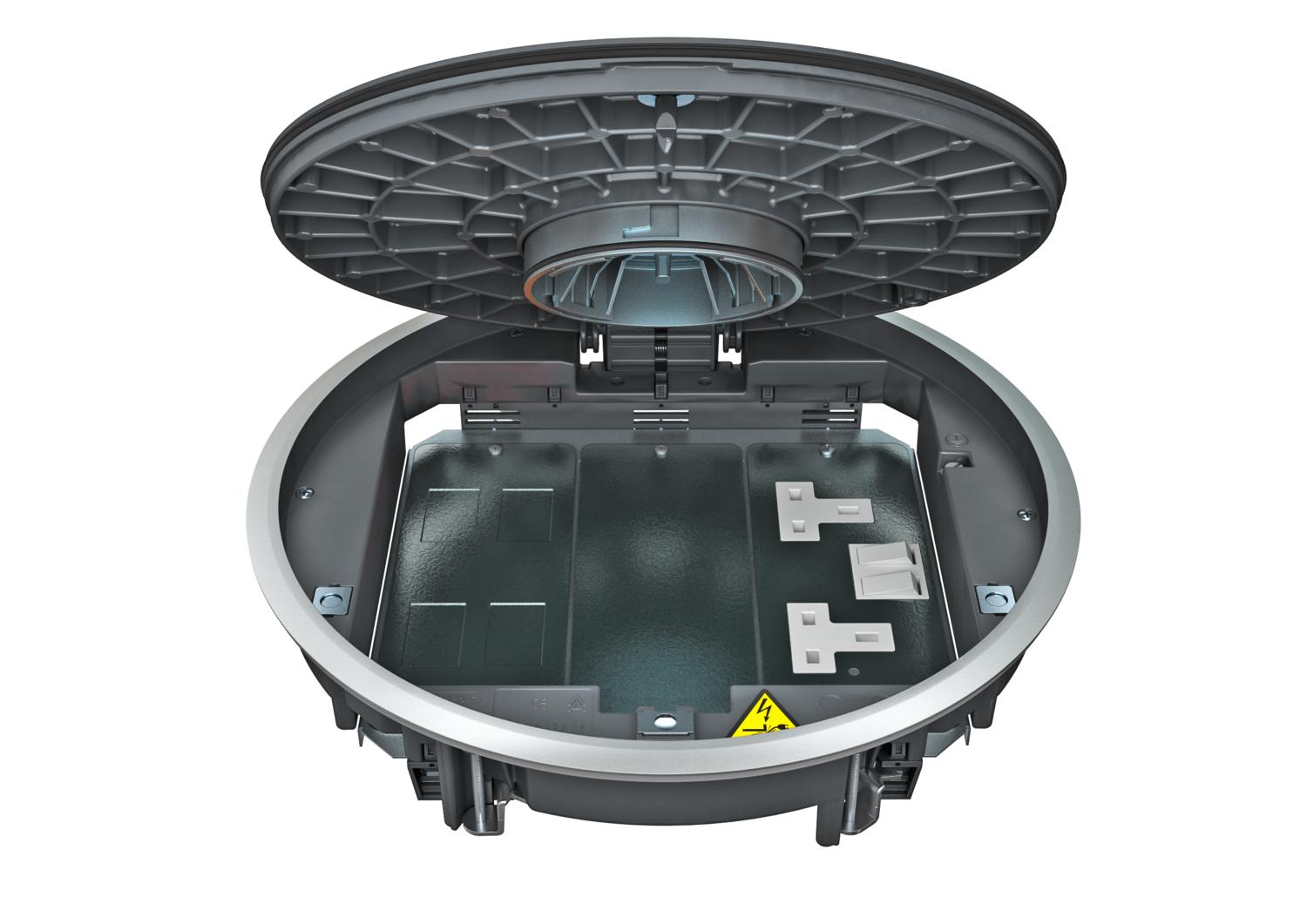

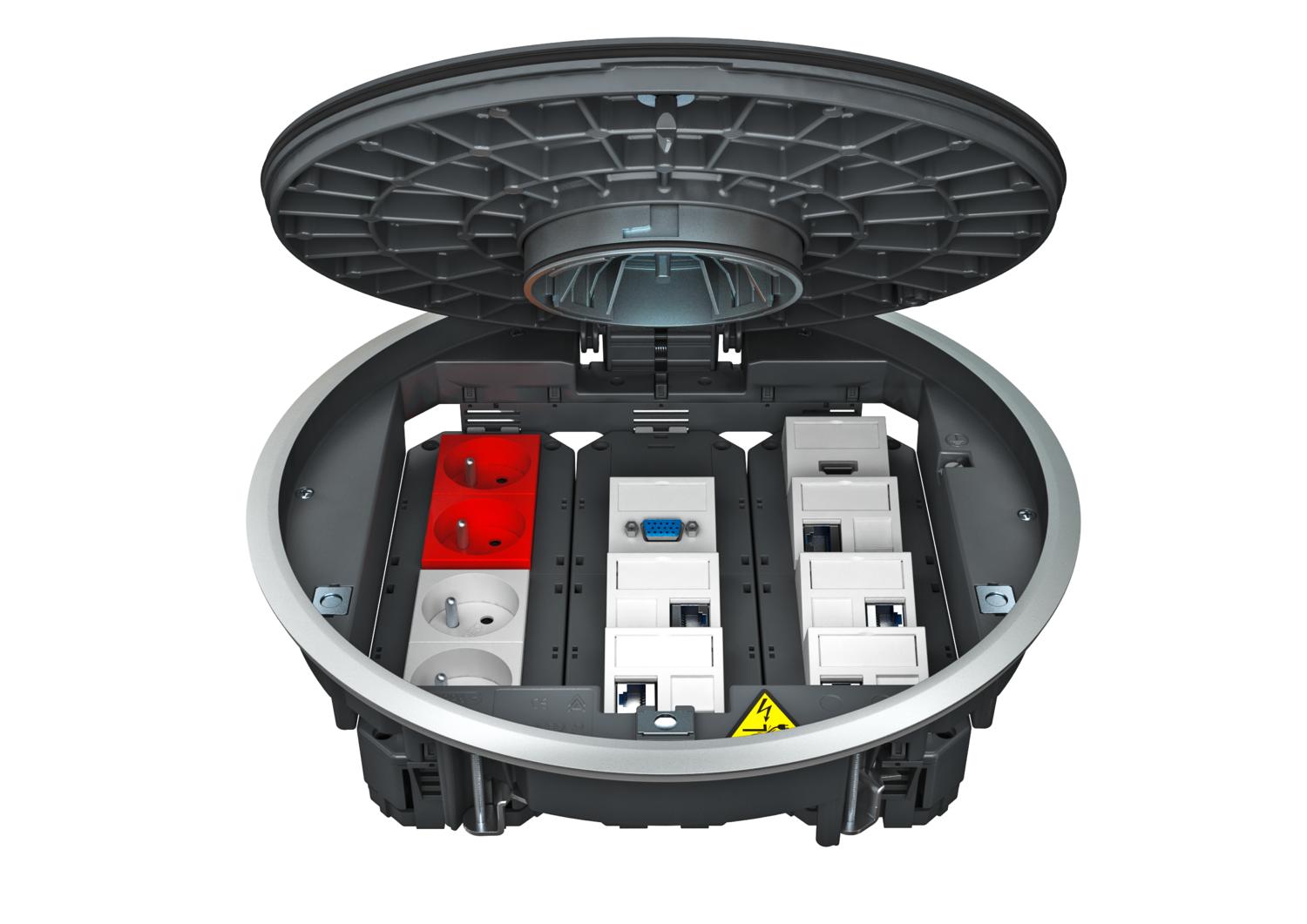

Descrierea produsuluiRamă cu capac, cu Tubus, pentru pardoseli cu îngrijire umedă, pentru până la 12 aparate individuale Modul 45 în 3 suporti universali UT4, utilizată în sisteme de canale și pardoseli cu sistem pentru interior.
Ramă cu capac pentru Tubus pentru pardoseli cu îngrijire umedă, 3 compartimente, pentru instalarea unui suport de montaj MT9. Se pot instala 3 plăci de acoperire de tipul APMT5.
-
- Date tehnice
-
Date tehnice

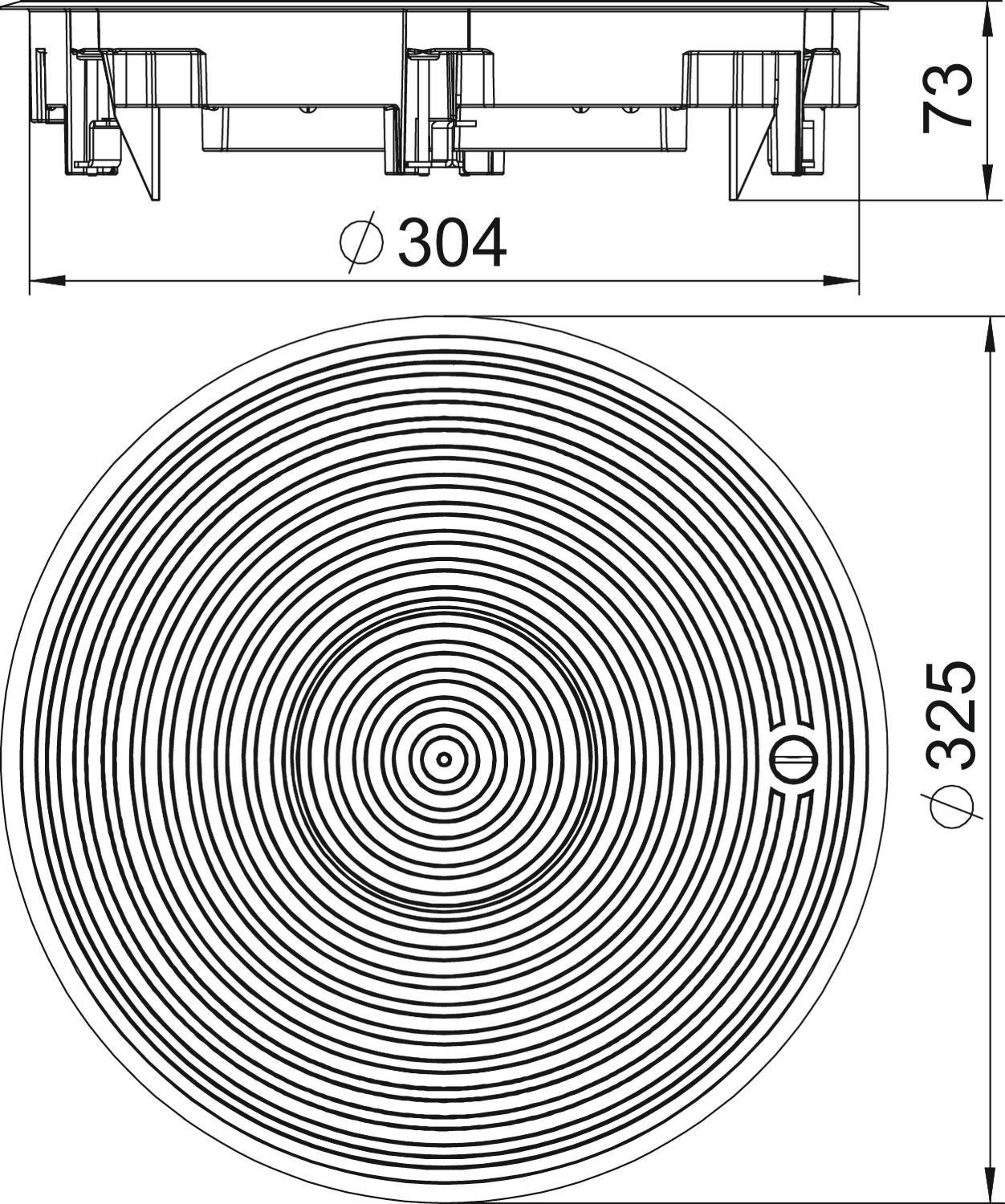

Adâncime de montare 80 mm Adecvat pentru canal în pardoseală acoperit de şapă da Adecvat pentru canal în pardoseală, la nivelul şapei, închis da Certificări VDE Cotă pardoseală min. 80 mm cu degajare în pardoseală nu Culoare negru grafit; RAL 9011 Diametru exterior 325 mm Diametrul de montare 305 Dimeniune nominală pentru coloane de instalații R9 Dimensiune Ø325x74 Execuția fixării de cablu Tubus retractabil Grad de protecție IK IK10 Gradul de protecție (IP) în stare de repaus IP45 Gradul de protecție (IP) în utilizare IP20 ieșire prin ramă Rame de protecţie pentru covor Încărcare verticală, suprafață mare 6.103.4 (bis 10.000 N) Încărcare verticală, suprafață mică 6.102.7 (bis 3.000 N) Îngrijirea pardoselii ud Material Aluminiu turnat sub presiune Mecanism de deschidere Zăvor Număr de pahare pentru aparate 3 Numărul aparatelor montabile 12 Posibilitate de montare a unei garnituri da Potrivit pentru canale de pardoseală da Potrivit pentru instalarea în pardoseală dublă da Potrivit pentru instalarea în pardoseală falsă da Ramă de protecție în pardoseală da Recomandat pentru îngrijirea umedă da Tipul sistemului de montaj UT4 Variantă rotund Versiune pentru încărcări grele da - Toate tipurile
-
Accesorii pentru sistem
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
Suport universal UT3, cu placă de acoperire pentru dispozitive Modul 45®, lungime sistem 165 mm
UT3 45 3 7408723 1 Bucată
Suport universal UT4, cu placă de acoperire pentru dispozitive Modul 45®, lungime sistem 208 mm
UT4 45 4 7408727 1 Bucată - Materiale de descărcat
-
Specificații GRAF9-2 U 9011 / 7405750 , 0.39MB , pdfREACH Declarație de conformitate GRAF9-2 U 9011 / 7405750 , 0.12MB , pdfRoHS Declarație de conformitate GRAF9-2 U 9011 / 7405750 , 0.12MB , pdfAutorizație de utilizare Certificare VDE GRAF9 , 0.28MB , pdfInstrucțiuni de montaj Instrucțiuni de montaj ramă cu capac GRAF9-2 , 0.35MB , pdfInstrucțiuni Ghid instrucțiuni PF - G , 2.00MB , pdfPentru acest produs nu sunt disponibile texte
