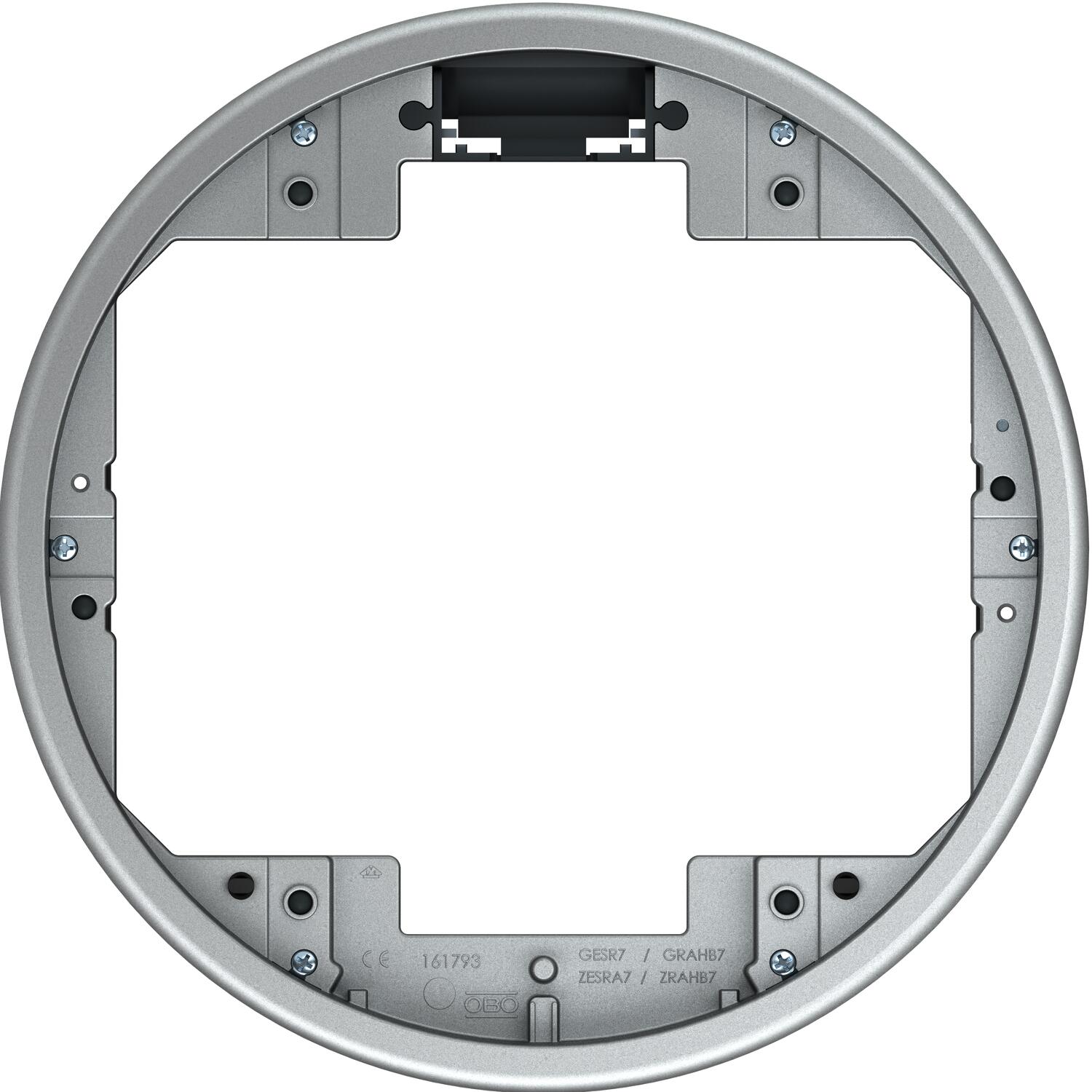

Ramă cu capac GESRA7/10 cu mâner
Nr. art. 7405544 | EAN 4012195104261
- Descrierea produsului
-

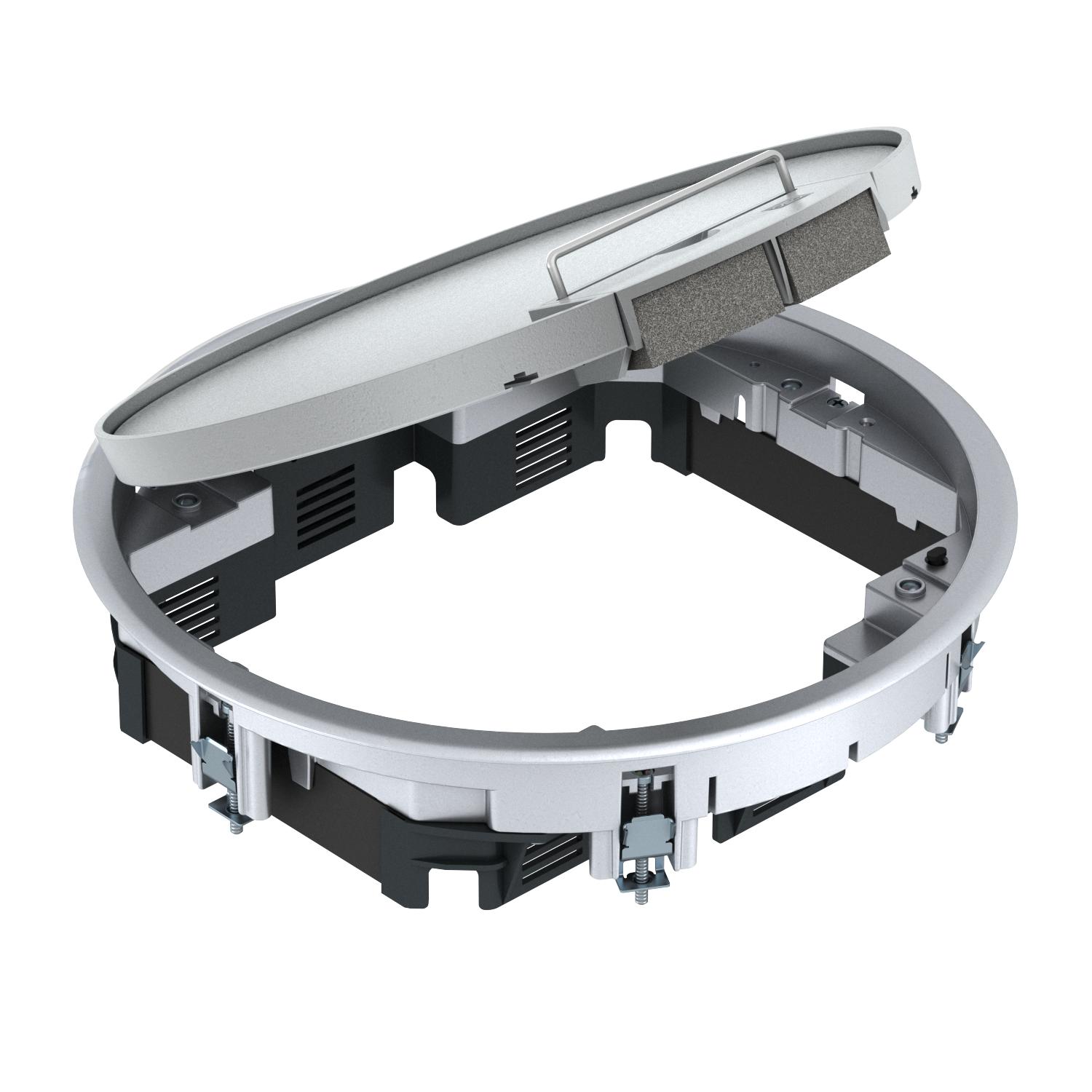

Descrierea produsuluiRamă cu capac, cu mâner pentru până la 10 aparate individuale Modul 45 în 2 suporti universali UT3, utilizată în sisteme de canale și pardoseli cu sistem.
Orificiu pentru cabluri din poliamidă RAL 9011, decupare pentru stratul acoperitor de pardoseală în capacul rabatabil: 10 mm, putând fi redus la 5 mm prin intermediul unei piese de umplere oarecare din carton dur.
-
- Date tehnice
-
Date tehnice

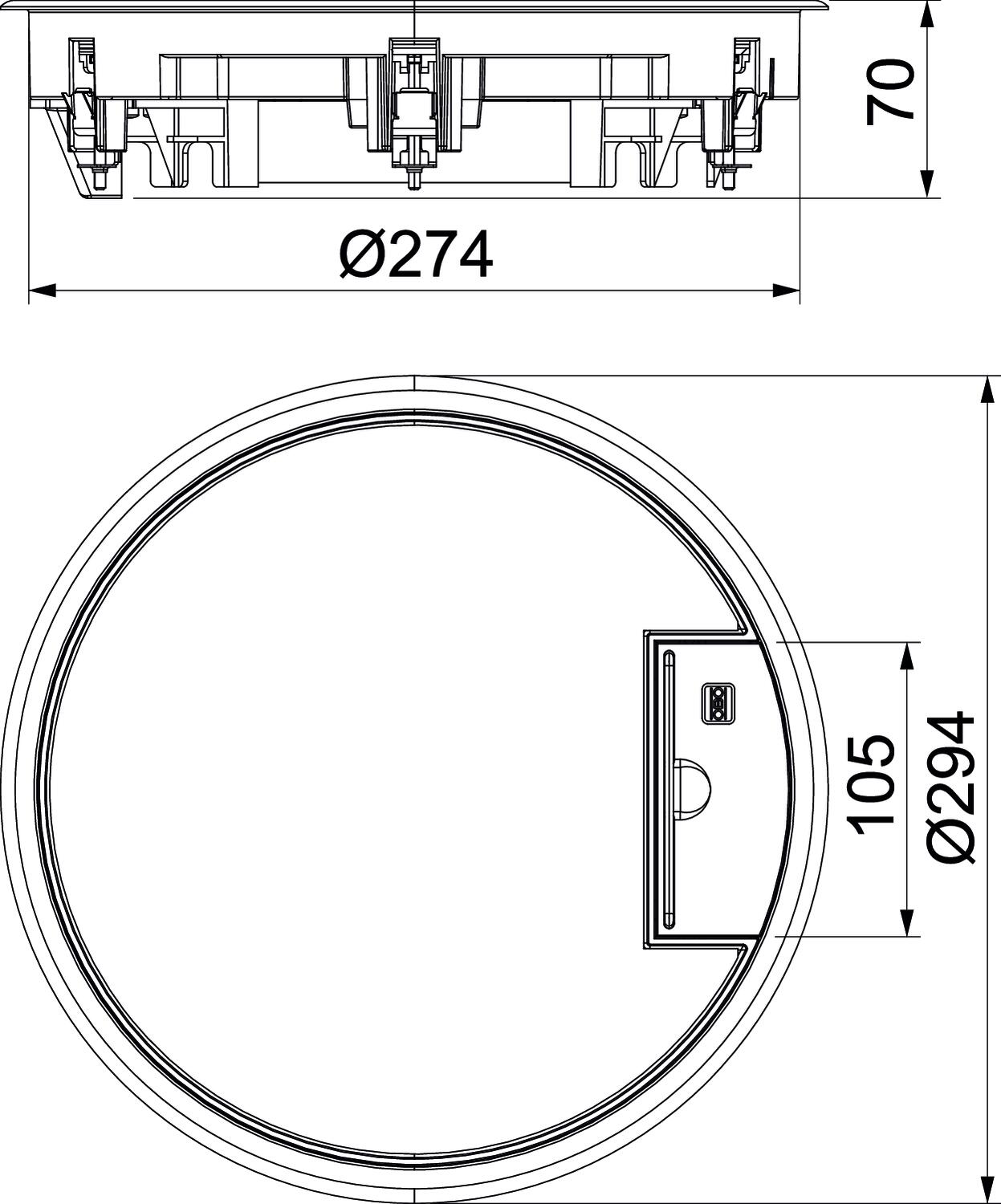

Adâncime de montare 78 mm Adecvat pentru canal în pardoseală acoperit de şapă da Certificări VDE Cotă pardoseală min. 78 mm cu degajare în pardoseală da Diametru exterior 294 mm Diametrul de montare 275 Dimeniune nominală pentru coloane de instalații R7 Dimensiune Ø294x71 Execuția fixării de cablu Ieşire rabatabilă pentru cabluri Grad de protecție IK IK10 Gradul de protecție (IP) în stare de repaus IP40 Gradul de protecție (IP) în utilizare IP20 Grosimea stratului acoperitor de pardoseală 5 mm ieșire prin ramă Rame de protecţie pentru covor Încărcare verticală, suprafață mare până la 10.000 N Încărcare verticală, suprafață mică 6.102.7 (bis 3.000 N) Îngrijirea pardoselii uscat Material Aluminiu turnat sub presiune Mecanism de deschidere Mâner Număr de pahare pentru aparate 3 Numărul aparatelor montabile 10 Posibilitate de montare a unei garnituri nu Potrivit pentru canale de pardoseală da Potrivit pentru instalarea în pardoseală dublă da Potrivit pentru instalarea în pardoseală falsă da Ramă de protecție în pardoseală da Recomandat pentru îngrijirea umedă nu Suport aparate pentru montaj pe paharele de aparate da Tipul sistemului de montaj UT3 / UT4 Variantă rotund Versiune pentru încărcări grele nu - Toate tipurile
-
Accesorii pentru sistem
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
Suport universal UT3, cu placă de acoperire pentru dispozitive Modul 45®, lungime sistem 165 mm
UT3 45 3 7408723 1 Bucată
Suport universal UT4, cu placă de acoperire pentru dispozitive Modul 45®, lungime sistem 208 mm
UT4 45 4 7408727 1 Bucată - Materiale de descărcat
-
