Ramă cu capac GES9M-2 cu mâner
Nr. art. 7405371 | EAN 4012196028740
- Descrierea produsului
-

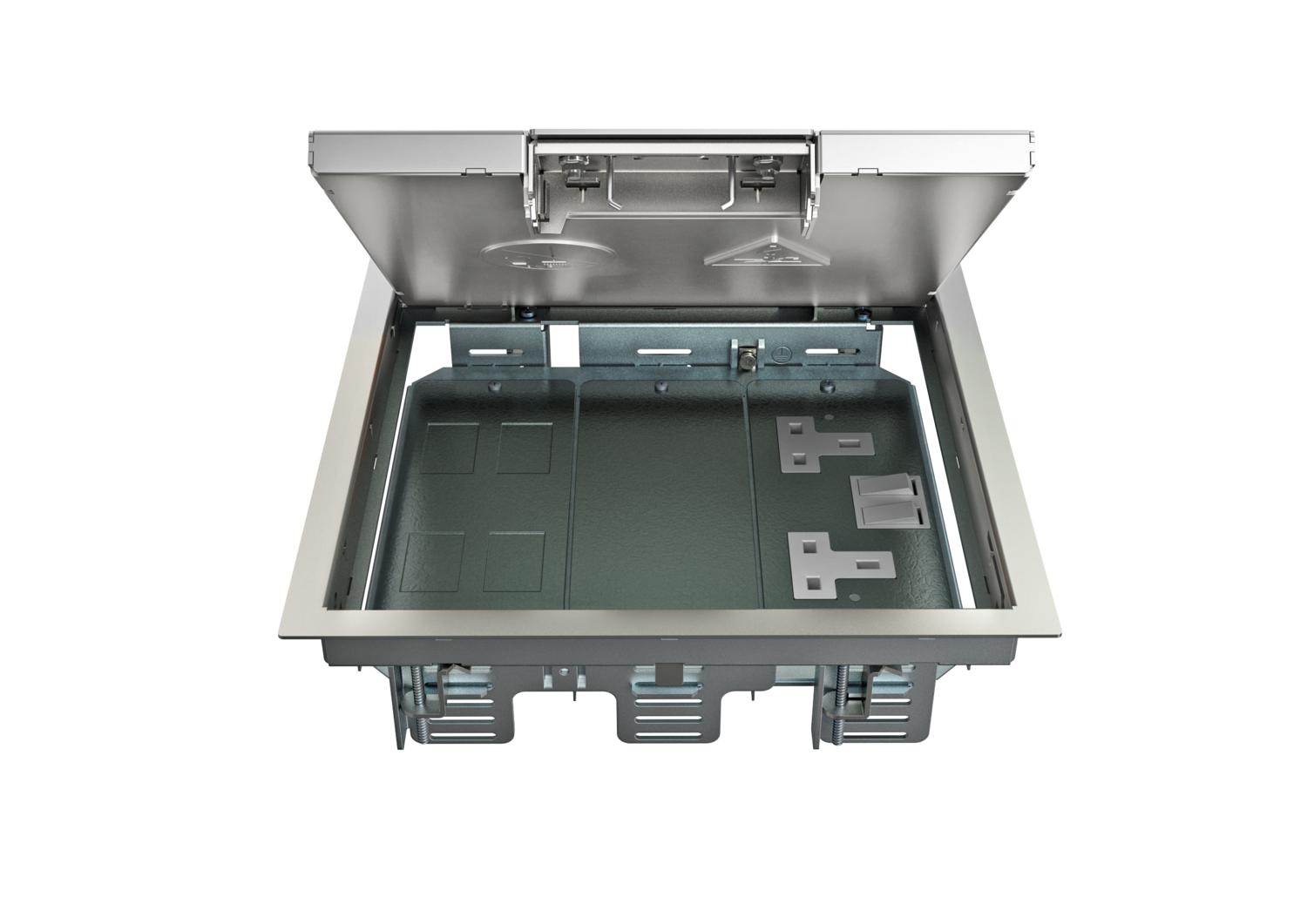

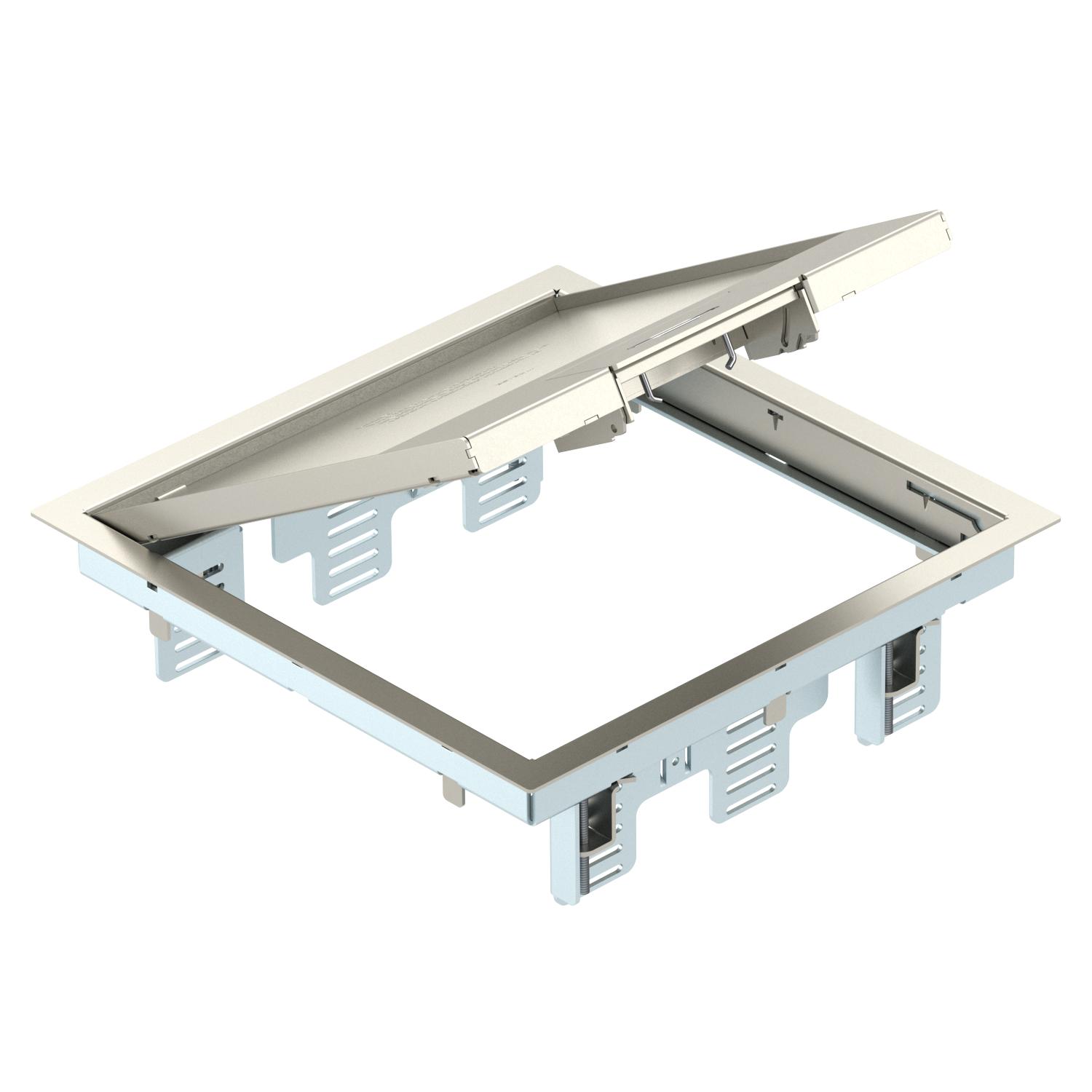

Descrierea produsuluiRamă cu capac, cu mâner pentru până la 12 aparate individuale Modul 45 în 3 suporti universali UT4, utilizată în sisteme de canale și pardoseli cu sistem pentru interior.
Sistem de închidere realizat din tablă de otel galvanizat.

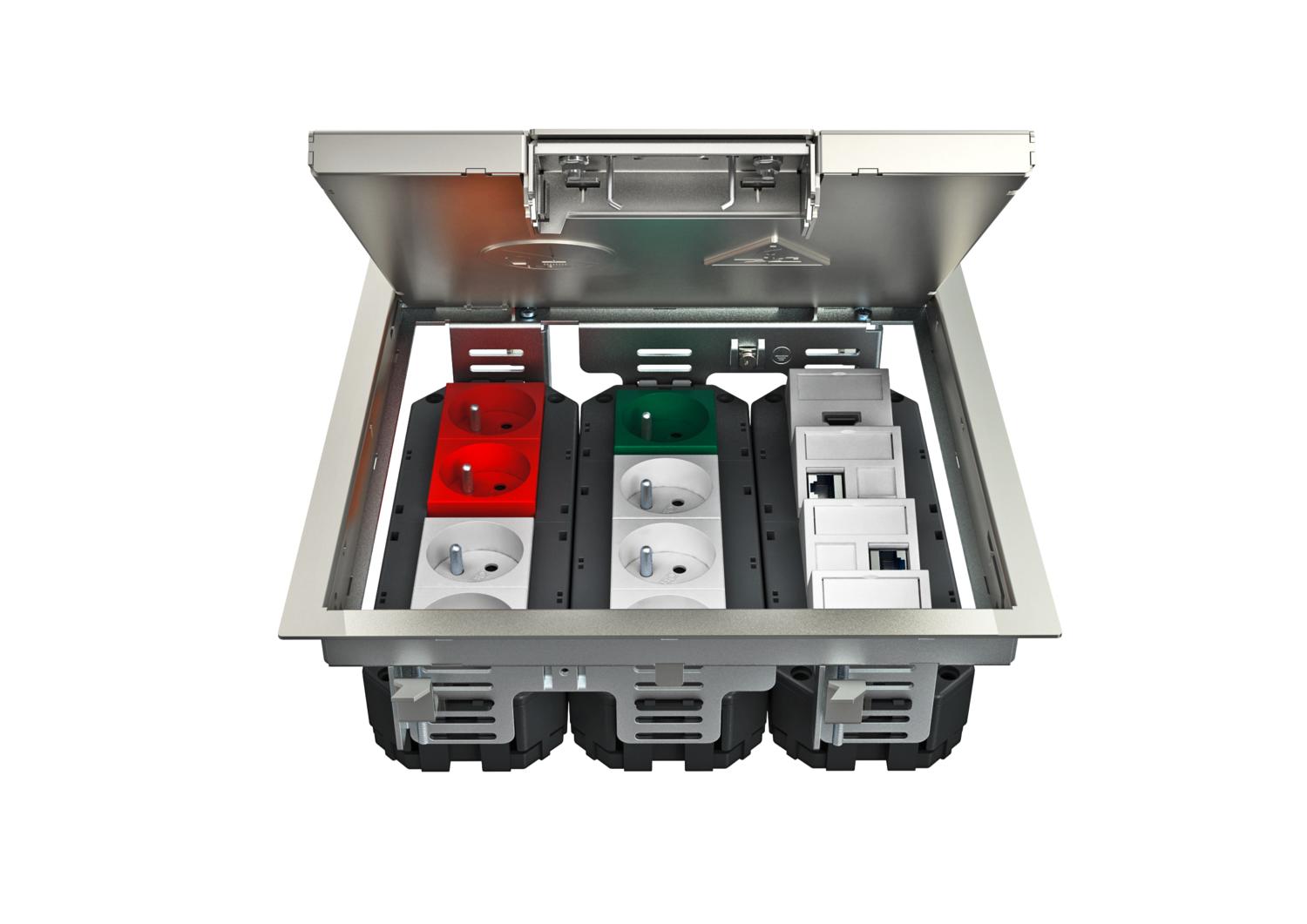

Casete pentru aparate cu dispozitiv cu mâner, cu 3 compartimente, pentru instalarea suportului de montaj MT9. Se pot instala 3 plăci de acoperire de tipul APMT5.
-
- Date tehnice
-
Date tehnice

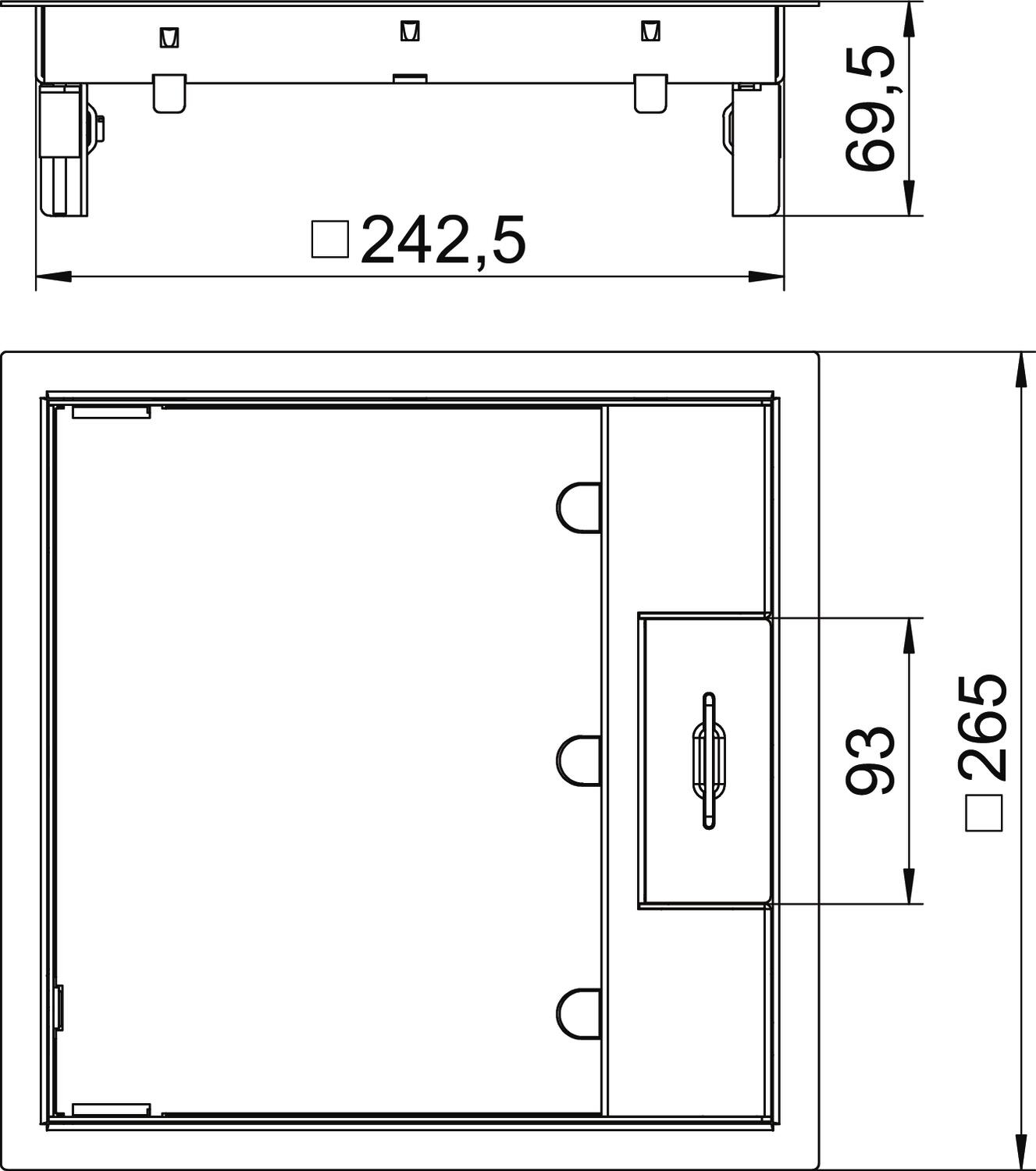

Adâncime de montare 78 mm Adecvat pentru canal în pardoseală acoperit de şapă da Adecvat pentru canal în pardoseală, la nivelul şapei, închis nu Cotă pardoseală min. 78 mm cu degajare în pardoseală da Dimeniune nominală pentru coloane de instalații 9 Dimensiune 266x266x69 Dimensiune largă în exterior 265 mm Execuția fixării de cablu Ieşire rabatabilă pentru cabluri Grad de protecție IK IK10 Gradul de protecție (IP) în stare de repaus IP40 Gradul de protecție (IP) în utilizare IP20 Grosimea stratului acoperitor de pardoseală 5 mm ieșire prin ramă Rame de protecţie pentru covor Înălţime 67 mm Încărcare verticală, suprafață mare până la 5.000 N Încărcare verticală, suprafață mică 6.102.7 (bis 3.000 N) Îngrijirea pardoselii uscat Lăţimea 265 mm Lățimea dimensiunii instalației 244 mm Lungime 265 mm Lungimea dimensiunii exterioare 265 mm Lungimea dimensiunii instalației 244 mm Material Oţel superior, inoxidabil 1.4307 Mecanism de deschidere Mâner Număr de pahare pentru aparate 3 Numărul aparatelor montabile 12 Posibilitate de montare a unei garnituri nu Potrivit pentru canale de pardoseală da Potrivit pentru instalarea în pardoseală dublă da Potrivit pentru instalarea în pardoseală falsă da Ramă de protecție în pardoseală da Recomandat pentru îngrijirea umedă nu Suport aparate pentru montaj pe paharele de aparate da Tipul sistemului de montaj MT4 / GB3 Variantă pătrat Versiune pentru încărcări grele nu - Toate tipurile
-
Accesorii pentru sistem
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
Suport universal UT4, cu placă de acoperire pentru dispozitive Modul 45®, lungime sistem 208 mm
UT4 45 4 7408727 1 Bucată - Materiale de descărcat
-
Specificații GES9M-2 10U / 7405371 , 0.21MB , pdfDeclarație de conformitate UE GES9M-2 10U / 7405371 , 0.15MB , pdfREACH Declarație de conformitate GES9M-2 10U / 7405371 , 0.12MB , pdfRoHS Declarație de conformitate GES9M-2 10U / 7405371 , 0.12MB , pdfAutorizație de utilizare Certificare VDE GES , 0.12MB , pdfInstrucțiuni de montaj Instrucțiuni de monta suport de prindere GESM-2 , 0.03MB , pdf
