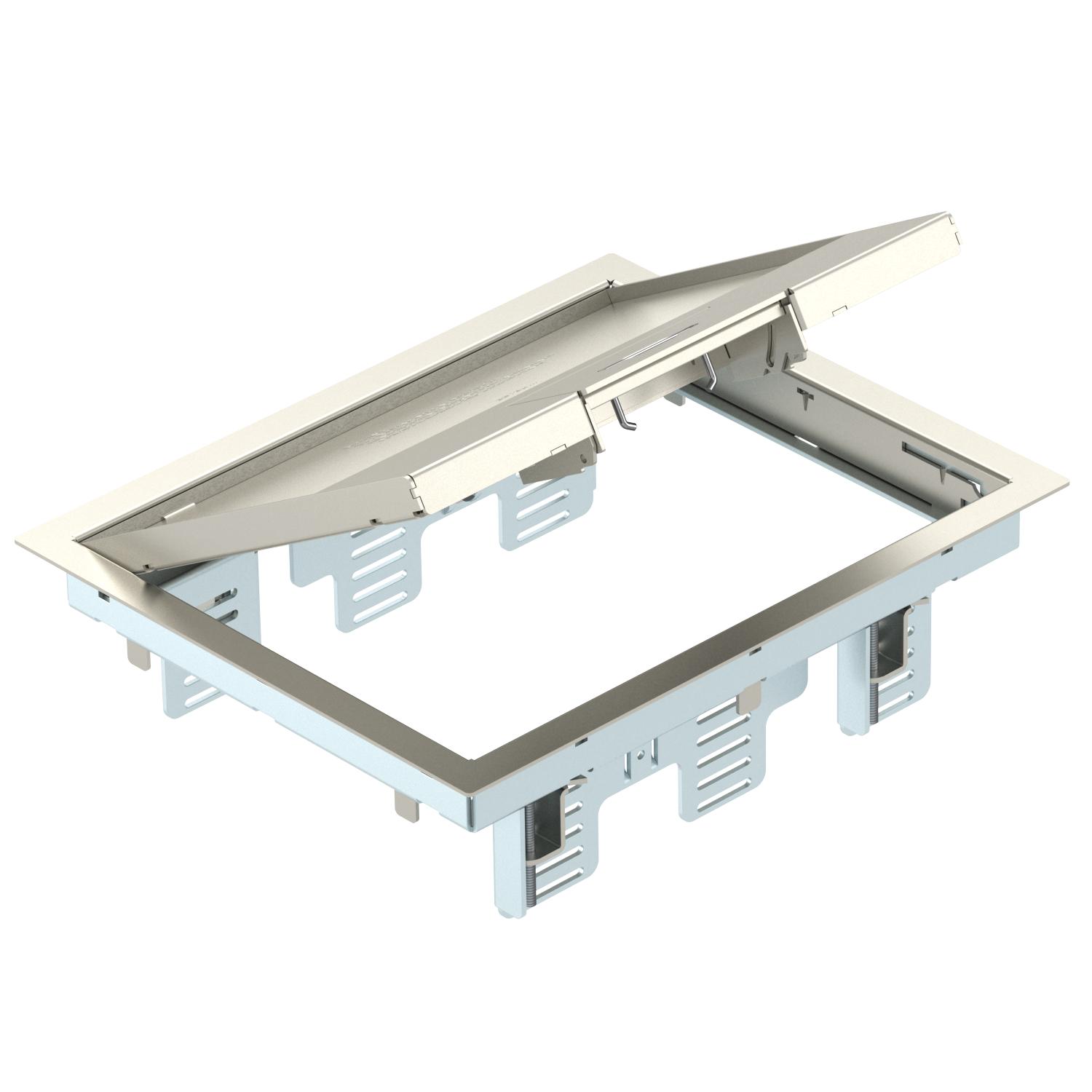

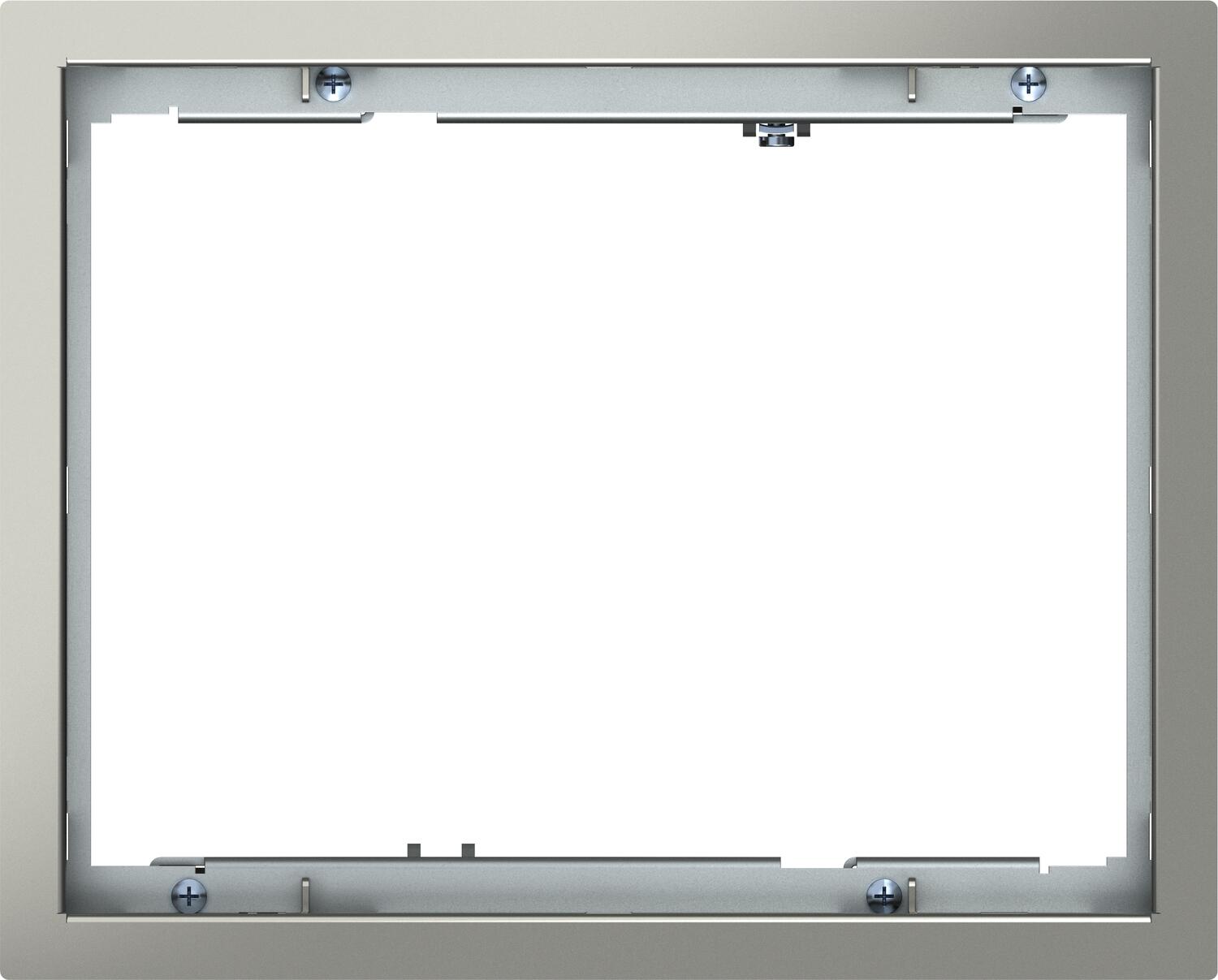

Ramă cu capac GES6M-2 cu mâner
Nr. art. 7405299 | EAN 4012196028733
- Descrierea produsului
-
Descrierea produsuluiRamă cu capac, cu mâner pentru până la 9 aparate individuale Modul 45 în 3 suporti universali UT3, utilizată în sisteme de canale și pardoseli cu sistem pentru interior.
Sistem de închidere realizat din tablă de otel galvanizat.
Ramă cu capac cu dispozitiv cu mâner, cu 3 compartimente, pentru instalarea suportului de montaj MT6. Se pot instala 3 plăci de acoperire de tipul APMT2.
-
- Date tehnice
-
Date tehnice
Adâncime de montare 78 mm Adecvat pentru canal în pardoseală acoperit de şapă da Adecvat pentru canal în pardoseală, la nivelul şapei, închis nu Cotă pardoseală min. 78 mm cu degajare în pardoseală da Dimeniune nominală pentru coloane de instalații 6 Dimensiune 274x221x70 Dimensiune largă în exterior 220,5 mm Execuția fixării de cablu Ieşire rabatabilă pentru cabluri Grad de protecție IK IK10 Gradul de protecție (IP) în stare de repaus IP40 Gradul de protecție (IP) în utilizare IP20 Grosimea stratului acoperitor de pardoseală 5 mm ieșire prin ramă Rame de protecţie pentru covor Încărcare verticală, suprafață mare până la 5.000 N Încărcare verticală, suprafață mică 6.102.7 (bis 3.000 N) Îngrijirea pardoselii uscat Lăţimea 220,5 mm Lățimea dimensiunii instalației 200 mm Lungime 274 mm Lungimea dimensiunii exterioare 274 mm Lungimea dimensiunii instalației 253 mm Material Oţel superior, inoxidabil 1.4307 Mecanism de deschidere Mâner Număr de pahare pentru aparate 3 Numărul aparatelor montabile 9 Posibilitate de montare a unei garnituri nu Potrivit pentru canale de pardoseală da Potrivit pentru instalarea în pardoseală dublă da Potrivit pentru instalarea în pardoseală falsă da Ramă de protecție în pardoseală da Recomandat pentru îngrijirea umedă nu Suport aparate pentru montaj pe paharele de aparate da Tipul sistemului de montaj MT3 / GB2 Variantă dreptunghiular Versiune pentru încărcări grele nu - Toate tipurile
-
Accesorii pentru sistem
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare

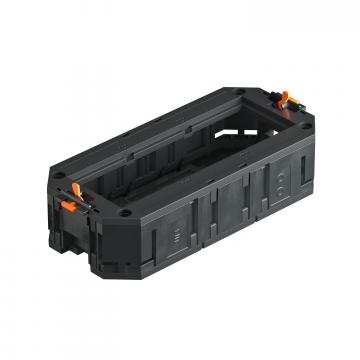

Suport universal UT3, cu placă de acoperire pentru dispozitive Modul 45®, lungime sistem 165 mm
UT3 45 3 7408723 1 Bucată - Materiale de descărcat
-
Specificații GES6M-2 10U / 7405299 , 0.26MB , pdfDeclarație de conformitate UE GES6M-2 10U / 7405299 , 0.12MB , pdfREACH Declarație de conformitate GES6M-2 10U / 7405299 , 0.12MB , pdfRoHS Declarație de conformitate GES6M-2 10U / 7405299 , 0.13MB , pdfAutorizație de utilizare Certificare VDE GES , 0.12MB , pdfInstrucțiuni de montaj Instrucțiuni de monta suport de prindere GESM-2 , 0.03MB , pdf
