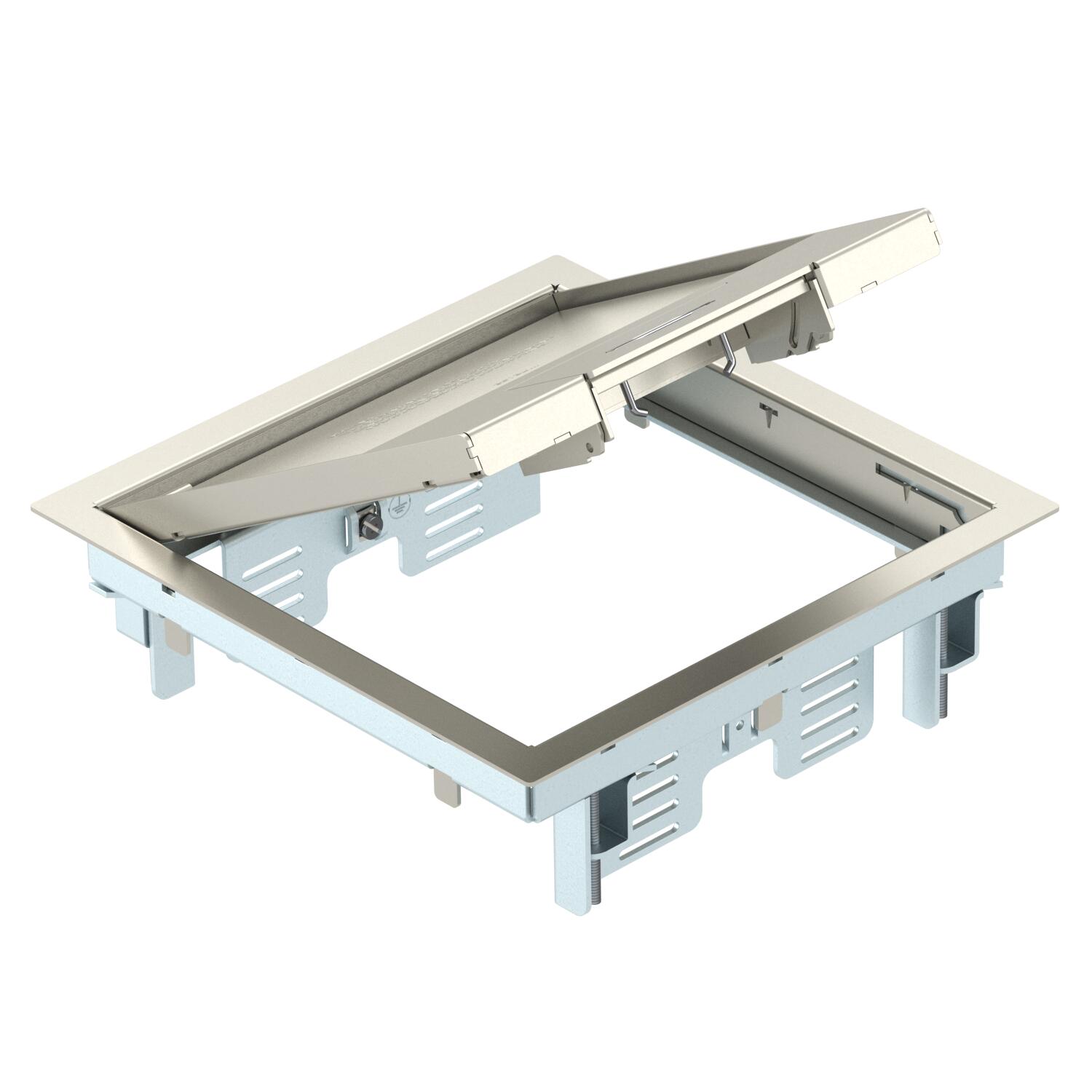

Ramă cu capac GES4M-2 cu mâner
Nr. art. 7405191 | EAN 4012196028726
- Descrierea produsului
-
Descrierea produsuluiRamă cu capac, cu mâner pentru până la 6 aparate individuale Modul 45 în 2 suporti universali UT3, utilizată în sisteme de canale și pardoseli cu sistem pentru interior.
Sistem de închidere realizat din tablă de otel galvanizat.
Casete pentru aparate cu dispozitiv cu mâner, cu 2 compartimente, pentru instalarea suportului de montaj MT4. Se pot instala 2 plăci de acoperire de tipul APMT2.
-
- Date tehnice
-
Date tehnice

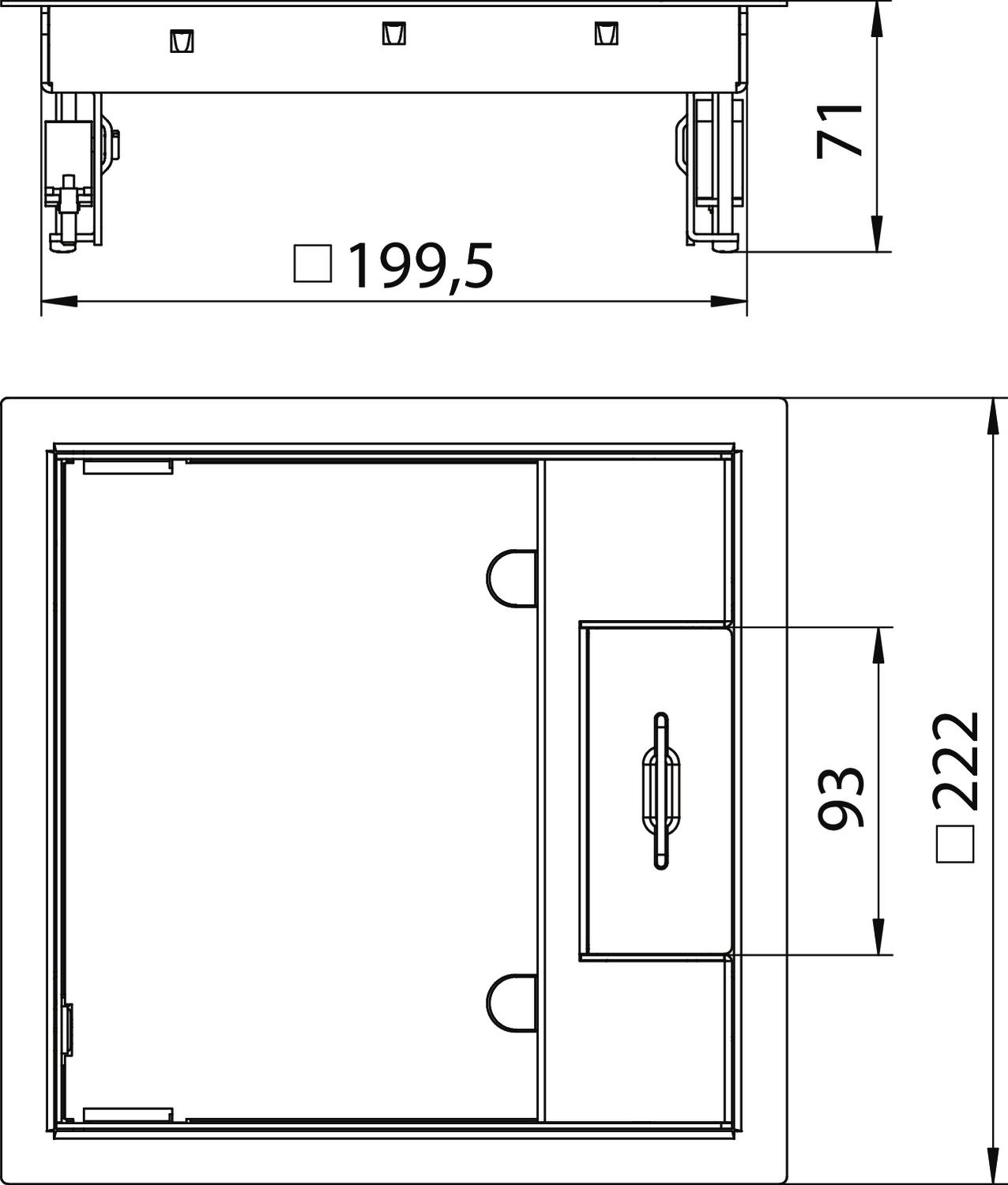

Adâncime de montare 78 mm Adecvat pentru canal în pardoseală acoperit de şapă da Adecvat pentru canal în pardoseală, la nivelul şapei, închis nu Amprenta CO₂ (GWP) de la leagăn la poartă 15,349 kg CO₂e / 1 Bucată Certificări VDE Cotă pardoseală min. 78 mm cu degajare în pardoseală da Dimeniune nominală pentru coloane de instalații 4 Dimensiune 223x223x70 Dimensiune largă în exterior 222 mm Execuția fixării de cablu Ieşire rabatabilă pentru cabluri Grad de protecție IK IK10 Gradul de protecție (IP) în stare de repaus IP40 Gradul de protecție (IP) în utilizare IP20 Grosimea stratului acoperitor de pardoseală 5 mm ieșire prin ramă Rame de protecţie pentru covor Încărcare verticală, suprafață mare până la 5.000 N Încărcare verticală, suprafață mică 6.102.7 (bis 3.000 N) Îngrijirea pardoselii uscat Lăţimea 222 mm Lățimea dimensiunii instalației 201 mm Lungime 222 mm Lungimea dimensiunii exterioare 222 mm Lungimea dimensiunii instalației 201 mm Material Oţel superior, inoxidabil 1.4307 Mecanism de deschidere Mâner Număr de pahare pentru aparate 2 Numărul aparatelor montabile 6 Posibilitate de montare a unei garnituri nu Potrivit pentru canale de pardoseală da Potrivit pentru instalarea în pardoseală dublă da Potrivit pentru instalarea în pardoseală falsă da Ramă de protecție în pardoseală da Recomandat pentru îngrijirea umedă nu Suport aparate pentru montaj pe paharele de aparate da Tipul sistemului de montaj MT3 / GB2 Variantă pătrat Versiune pentru încărcări grele nu - Toate tipurile
-
Accesorii pentru sistem
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
Suport universal UT3, cu placă de acoperire pentru dispozitive Modul 45®, lungime sistem 165 mm
UT3 45 3 7408723 1 Bucată - Materiale de descărcat
-
Specificații GES4M-2 10U / 7405191 , 0.24MB , pdfDeclarație de conformitate UE GES4M-2 10U / 7405191 , 0.15MB , pdfREACH Declarație de conformitate GES4M-2 10U / 7405191 , 0.12MB , pdfRoHS Declarație de conformitate GES4M-2 10U / 7405191 , 0.13MB , pdfAutorizație de utilizare Certificare VDE GES , 0.12MB , pdfInstrucțiuni de montaj Instrucțiuni de monta suport de prindere GESM-2 , 0.03MB , pdf
