Notă: Acest articol a fost inactivat. Puteți găsi articolul actual aici: 5088405 / Generator connection box, type 2, for 1 string

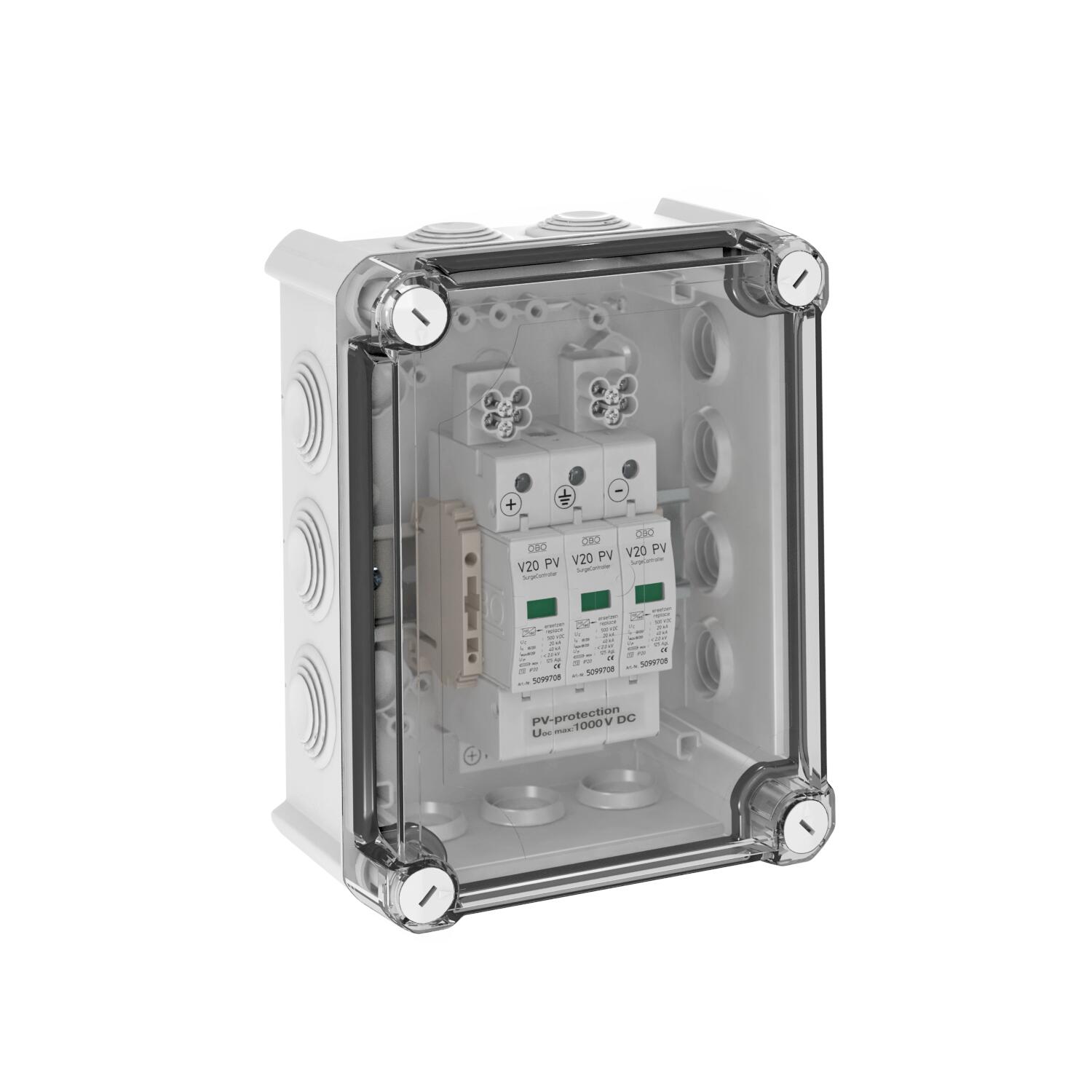

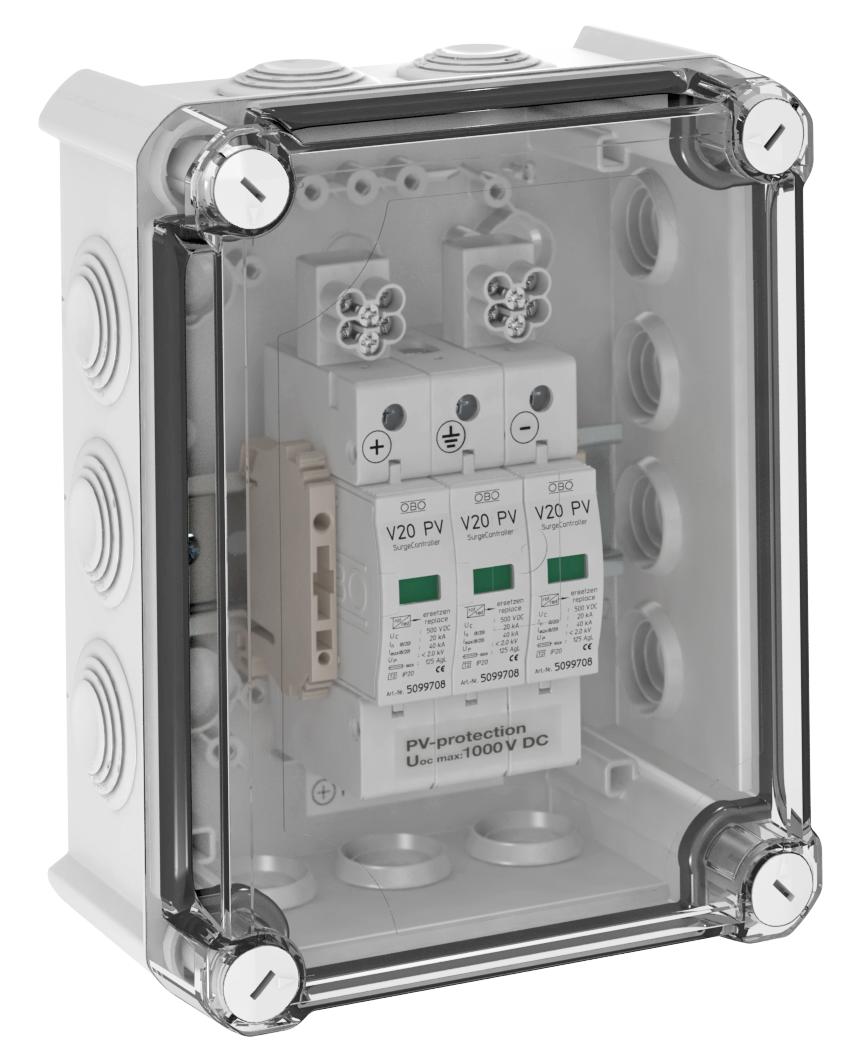

PV system solution, type 2, for inverter with 1 MPP tracker, 1,000 V DC IP66

PV system solution, type 2, for inverter with 1 MPP tracker, 1,000 V DC

Nr. art. 5088593 | EAN 4012196423187

Nr. art. / Tip	5088593 / VG-V20-C3-PH1000

Tip de protecţie	IP66

Descrierea produsului

Descrierea produsului

Solutie de sistem pentru invertor fotovoltaic cu 1 tracker MPP separat

• Descărcător - varistor debroșabil rezistent la eroarea de deconectare a conexiunii Y conform VDE 0100-712 (50539-12)

• Nivel scăzut de protectie DC: < 4,0 kV (Uoc max = 1000V DC cu V20-C/0-500PV)

• Nivel scăzut de protectie : < 3,0 kV (Uoc max = 900V DC cu V25-B+C/0-450PV)

• Fiecare aparat de protectie are 8 cleme de până la 6mm², premontate în carcasă, până la 30A DC pe clemă

• Pre-montate în carcasă din policarbonat (IP65), rezistent la raze UV pentru utilizarea în exterior, inclusiv presetupă

Pentru protectia DC a invertorului în sisteme fotovoltaice.

La risc de condens din cauza vântului, ghetei, temperaturii sau soarelui pot fi necesare măsuri

suplimentare!

Date tehnice

Date tehnice

Clasă de încercare tip 2	da
Clasa de solicitare conform EN 61643-11	Tip 2
Configuraţia rețelei DC	da
Configuraţia rețelei IT	nu
Configuraţia rețelei TN	nu
Configuraţia rețelei TN-C	nu
Configuraţia rețelei TN-C-S	nu
Configuraţia rețelei TN-S	nu
Configuraţia rețelei TT	nu
CP nr.	1→2
Curent maxim de descărcare (8/20 μs)	40 kA
Curent nominal de descărcare (8/20 µs)	20 kA
Dimensiune	1000V DC
Formă a reţelei	DC
Forma reţelei	nu
Legarea polilor	3
Rezistenţa la scurt circuit	da

Secțiunea transversală a conductorului flexibil (din sârmă subțire) min.	10 mm²
Secțiunea transversală a conductorului rigid (mono/multifilar) max.	16 mm²
Secțiunea transversală a conductorului rigid (mono/multifilar) min.	1,5 mm²
Semnalizare în interiorul aparatului	optică
Semnalizare la distanţă	nu
Siguranţă maximă	125 A
SPD conform IEC 61643-1	clasa II
Temperatură operațională max.	80 °C
Temperatură operațională min.	-40 °C
Tensiune max. PV	1000 V
Tensiune maximă de funcţionare continuă DC	1000 V
Timp de acţionare	<25 ns
Tip de cablu pentru aparatele de protecție la supratensiune	Linie de alimentare CC (PV)
Tip de montaj	montat în prealabil în carcasă
Tip de protecţie	IP66
Valoare max. a protectiei la suprasarcină	125
Variantă	cu 3 poli pentru sisteme fotovoltaice
