Notă: Acest articol a fost inactivat. Puteți găsi articolul actual aici: 5088400 / Generator connection box, type 1 + 2, for 1 string

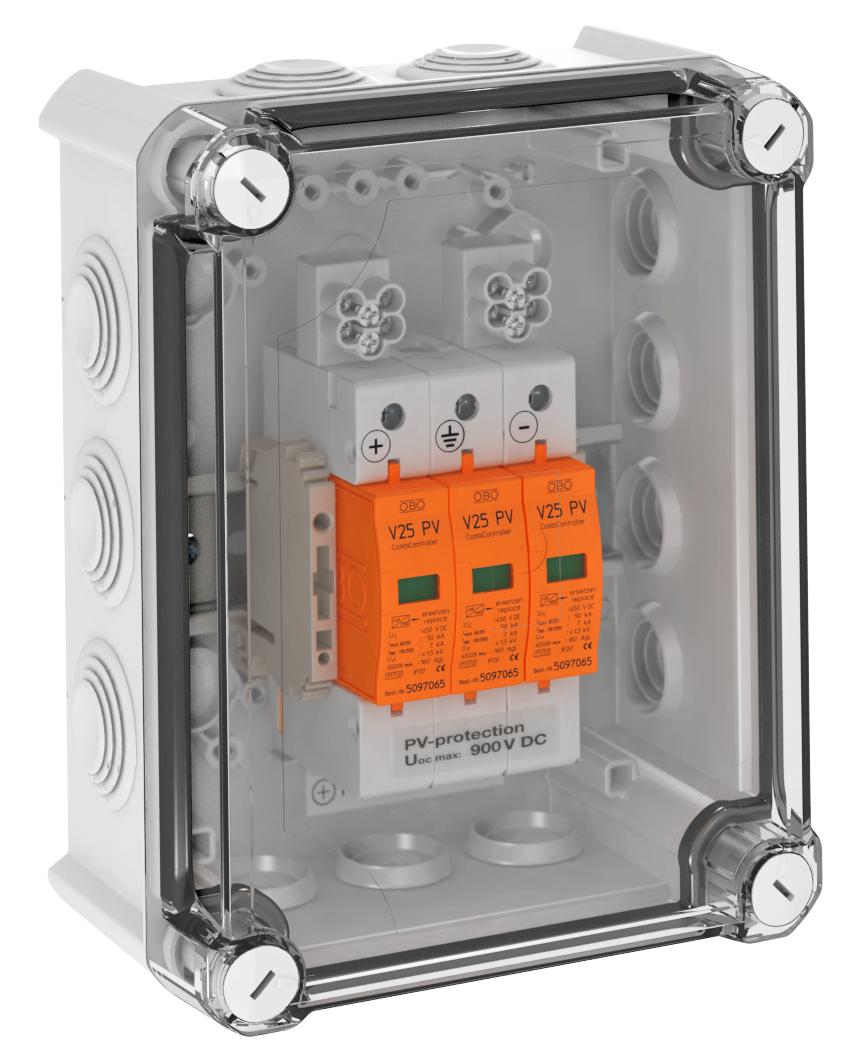

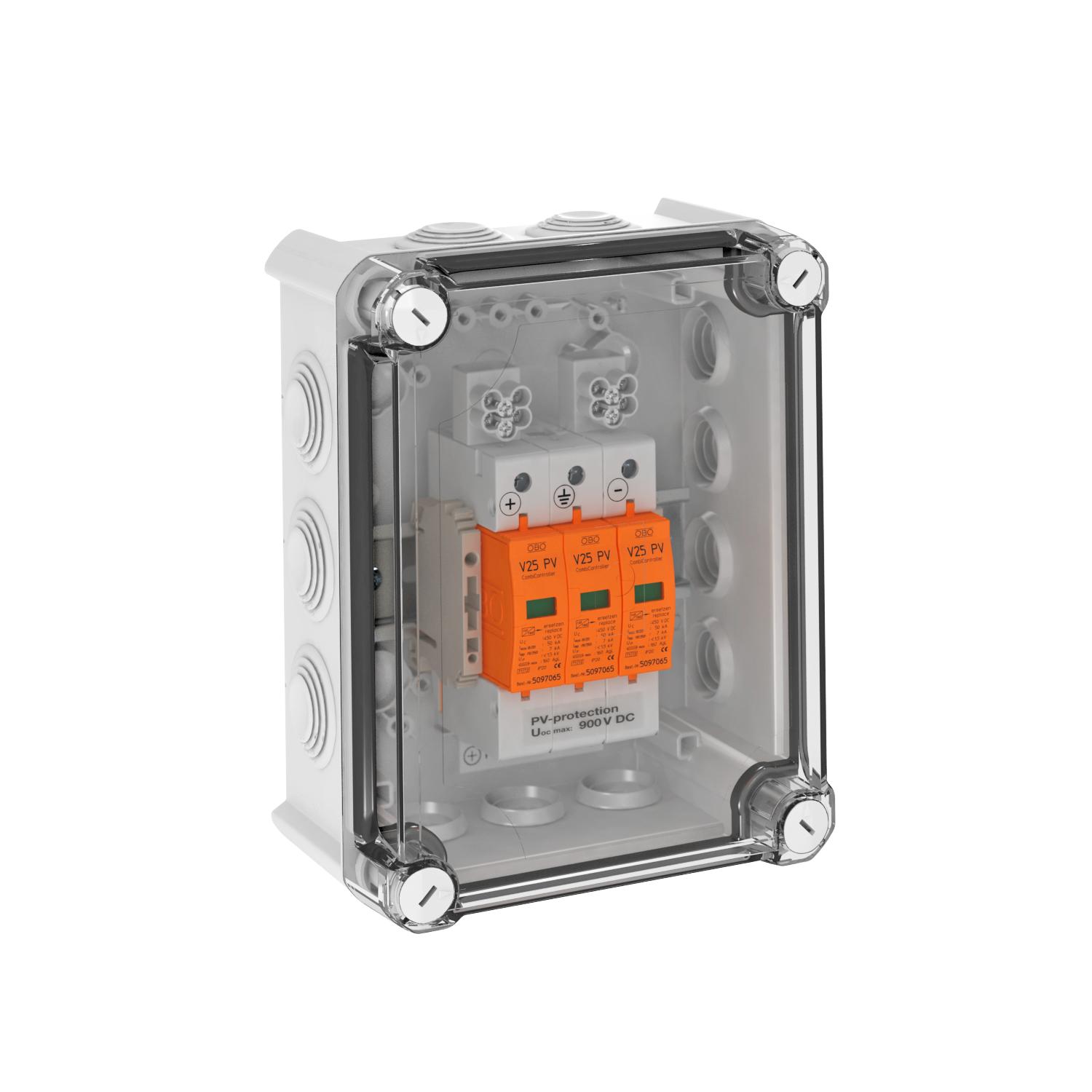

PV system solution, type 1+2, for inverter with 1 MPP tracker, 900 V DC IP66

PV system solution, type 1+2, for inverter with 1 MPP tracker, 900 V DC

Nr. art. 5088591 | EAN 4012196423170

Nr. art. / Tip	5088591 / VG-V25-BC3-PH900

Tip de protecţie	IP66

Descrierea produsului

Descrierea produsului

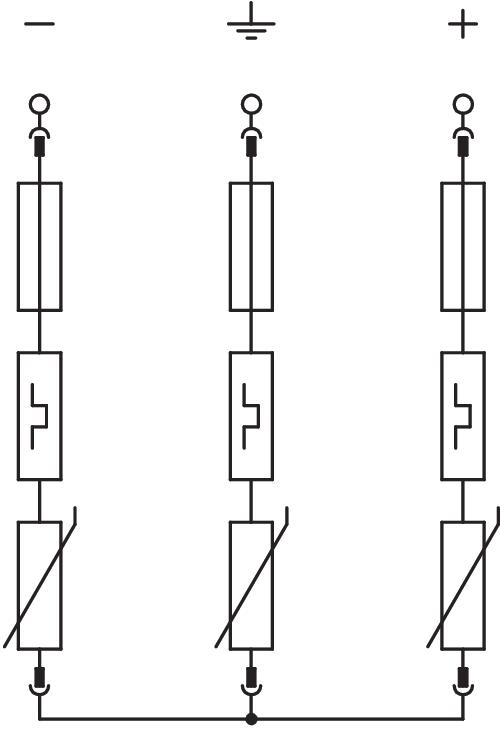

Solutie de sistem pentru invertor fotovoltaic cu 1 tracker MPP

• Descărcător - varistor debroșabil rezistent la eroarea de deconectare a conexiunii Y conform VDE 0100-712 (50539-12)

• Nivel scăzut de protectie DC: < 2,6 kV (Uoc max = 600V DC cu V50-B+C/0-300PV / V20-C/0-300PV)

• Nivel scăzut de protectie : < 3.0 kV (Voc max = 900 V DC with V25-B+C/0-450PV)

• Nivel scăzut de protectie : < 4.0 kV (Voc max = 1000 V DC with V20-C/0-500PV)

• Fiecare aparat de protectie are 10 cleme de până la 6mm², premontate în carcasă, până la 30A DC pe clemă

• Pre-montate în carcasă din policarbonat (IP65), rezistent la raze UV pentru utilizarea în exterior, inclusiv presetupă pentru protectia DC a invertorului în sisteme fotovoltaice.

În cazul pericolului de creare de apă de condens din cauza vântului, înghetului, temperaturii sau a razelor solare se vor lua eventual măsuri suplimentare!

Date tehnice

Date tehnice

Aerisit	nu
Clasa de solicitare conform EN 61643-11	Tip 1+2
Configuraţia rețelei DC	da
Configuraţia rețelei IT	nu
Configuraţia rețelei TN	nu
Configuraţia rețelei TN-C	nu
Configuraţia rețelei TN-C-S	nu
Configuraţia rețelei TN-S	nu
Configuraţia rețelei TT	nu
CP nr.	0→2
Curent de trăsnet (10/350 μs)	7 kA
Curent maxim de descărcare (8/20 μs)	50 kA
Curent nominal de descărcare (8/20 µs)	30 kA
Dimensiune	900V DC
Formă a reţelei	DC
Forma reţelei	nu
Secțiunea transversală a conductorului flexibil (din sârmă subțire) min.	10 mm²

Secțiunea transversală a conductorului rigid (mono/multifilar) max.	16 mm²
Secțiunea transversală a conductorului rigid (mono/multifilar) min.	1,5 mm²
Semnalizare în interiorul aparatului	optică
Semnalizare la distanţă	nu
Siguranţă maximă	125 A
SPD conform IEC 61643-1	clasa I+II
Temperatură operațională max.	80 °C
Temperatură operațională min.	-40 °C
Tensiune max. PV	900 V
Tensiune maximă de funcţionare continuă DC	900 V
Timp de acţionare	<25 ns
Tip de cablu pentru aparatele de protecție la supratensiune	Linie de alimentare CC (PV)
Tip de montaj	montat în prealabil în carcasă
Tip de protecţie	IP66
Valoare max. a protectiei la suprasarcină	125
Variantă	Tip 1+2 în carcasă cu cleme
