PV surge protection V20, 600 V DC 3 | IP20

PV surge protection V20, 600 V DC

Nr. art. 5094605 | EAN 4012195708872

Nr. art. / Tip	5094605 / V20-C 3PH-600

Legarea polilor	3

Tip de protecţie	IP20

Descrierea produsului

Descrierea produsului

Descărcător de supratensiune tip 2 pentru instalaţii fotovoltaice

• Conexiune Y rezistentă la erori pentru utilizarea conform VDE 0100-712 (IEC 60364-7-712)

• Protectie la supratensiune cu egalizare de potential conform VDE 0100-443 (IEC 60364-4-44)

• Capacitate de descărcare până la 40 kA (8/20) per pol

• Nivel redus de protecţie CC: < 2,6 kV (Voc max = 600V DC)

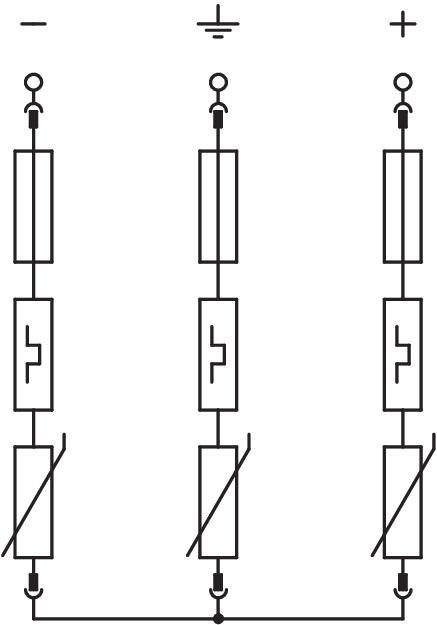

• Descărcător debroşabil cu dispozitiv termo-dinamic de declanşare şi afişaj optic al funcţionării

• Descărcător cu varistor pe bază de oxid de zinc, capsulat, ce nu permite emisii de scântei în afara carcasei, pentru utilizarea în tablourile electrice

Utilizare: instalaţii PV fără sau cu instalaţie separată izolată de protecţie la trăsnet

Date tehnice

Date tehnice

Aerisit	nu
Clasă de încercare tip 2	da
Clasa de solicitare conform EN 61643-11	Tip 2
CP nr.	1→2
Curent maxim de descărcare (8/20 μs)	40 kA
Curent nominal de descărcare (8/20 µs)	20 kA
Dimensiune	600V DC
Formă a reţelei	altele
Legarea polilor	3
Nivel de protecţie conductor - pământ	< 2,6 V
Nivel de protecţie conductor/conductor	< 2,6 V
Secțiunea transversală a conductorului flexibil (din sârmă subțire) min.	25 mm²
Secțiunea transversală a conductorului rigid (mono/multifilar) max.	35 mm²
Secțiunea transversală a conductorului rigid (mono/multifilar) min.	2,5 mm²

Semnalizare în interiorul aparatului	optică
Semnalizare la distanţă	nu
Siguranţă maximă	125 A
SPD conform IEC 61643-1	clasa II
Temperatură operațională max.	80 °C
Temperatură operațională min.	-40 °C
Tensiune maximă de funcţionare continuă DC	600 V
Timp de acţionare	<25 ns
Tip de cablu pentru aparatele de protecție la supratensiune	Linie de alimentare CC (PV)
Tip de montaj	Şină omega 35 mm
Tip de protecţie	IP20
Valoare max. a protectiei la suprasarcină	125
Variantă	cu 3 poli pentru sisteme fotovoltaice
