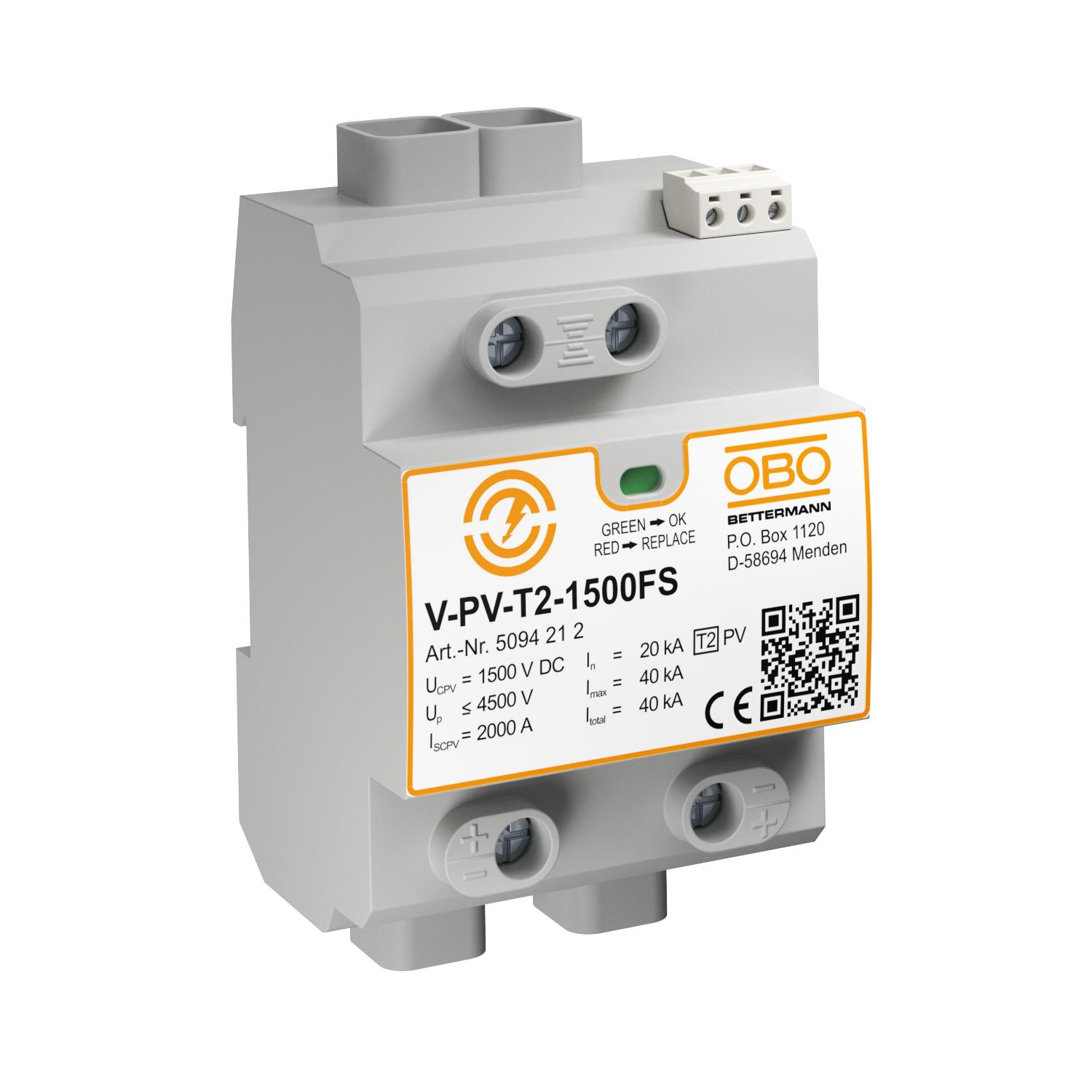

PV complete block 1,500 V DC with remote signalling
Nr. art. 5094212 | EAN 4012196603701
- Descrierea produsului
-
Descrierea produsuluiProtecție la supratensiune Tip 2 pentru instalațiile PV
• Protecție la supratensiune conform IEC 60364-7-712 (VDE 0100-712)
• capacitate de descărcare de 20 kA pe pol și până la 40 kA (8/20)
• Comutare Y rezistentă la defecțiuni cu afișaj
• Varianta FS are un contact de schimbare fără potențial pentru semnalizarea de la distanță
Aplicație: Dispozitive de protecție la supratensiune pentru sisteme fotovoltaice
-
- Date tehnice
-
Date tehnice
Aerisit nu Clasă de încercare tip 1 nu Clasă de încercare tip 2 da Clasă de încercare tip 3 nu Clasa de solicitare conform EN 61643-11 Tip 2 Configuraţia rețelei DC da Configuraţia rețelei IT nu Configuraţia rețelei TN nu Configuraţia rețelei TN-C nu Configuraţia rețelei TN-C-S nu Configuraţia rețelei TN-S nu Configuraţia rețelei TT nu Contacte FM comutator CP nr. 1→2 Culoare Gri Curent de descărcare a eclatorului (8/20 µs) [total] 40 kA Curent maxim de descărcare (8/20 μs) 40 kA Curent nominal de descărcare (8/20 µs) 20 kA Dimensiune 1500V DC Execuţie verificată în caz de explozie nu Formă a reţelei DC Forma reţelei nu Înălţime 120 mm Lăţimea 71,2 mm Legarea polilor altele Lungime 65,5 mm OBO_Curent de încărcare nominal (clemă de intrare/ieșire) 50 A Secțiunea transversală a conductorului flexibil (din sârmă subțire) max. 35 mm² Secțiunea transversală a conductorului flexibil (din sârmă subțire) min. 2,5 mm² Secțiunea transversală a conductorului rigid (mono/multifilar) max. 35 mm² Secțiunea transversală a conductorului rigid (mono/multifilar) min. 2,5 mm² Semnalizare în interiorul aparatului optică Semnalizare la distanţă da Siguranță integrată nu SPD conform IEC 61643-1 clasa II Temperatură operațională max. 80 °C Temperatură operațională min. -40 °C Tensiune max. PV 1500 V Tensiune maximă de funcţionare continuă DC 1500 V Timp de acţionare <25 ns Tip de cablu pentru aparatele de protecție la supratensiune Linie de alimentare CC (PV) Tip de montaj Şină omega 35 mm Tip de protecţie IP20 Variantă Y configuration + RS - Toate tipurile
- Materiale de descărcat
-
Specificații V-PV-T2-1500+FS / 5094212 , 0.33MB , pdfDeclarație de conformitate UE V-PV-T2-1500+FS / 5094212 , 0.15MB , pdfREACH Declarație de conformitate V-PV-T2-1500+FS / 5094212 , 0.12MB , pdfRoHS Declarație de conformitate V-PV-T2-1500+FS / 5094212 , 0.12MB , pdfGhid de selecție Ghid de selecţie pentru protecţia la supratensiune , 2.00MB , pdfInstrucțiuni de montaj Instrucțiuni de montaj V-PV-T2-1500...FS , 4.50MB , pdf
