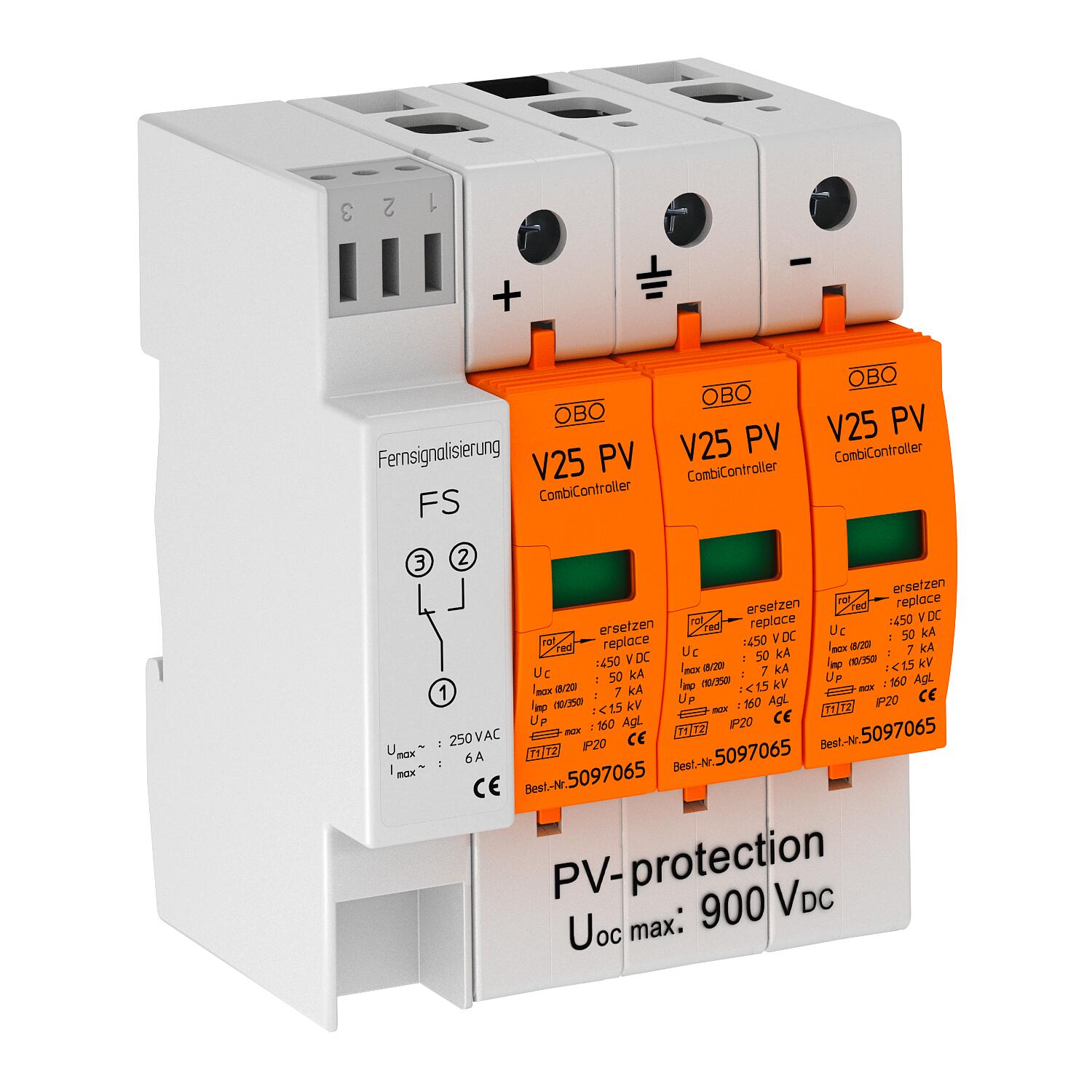

PV combination arrester V25, 900 V DC with remote signalling 3 | IP20

PV combination arrester V25, 900 V DC with remote signalling

Nr. art. 5097448 | EAN 4012195709121

Nr. art. / Tip

Legarea polilor	3

Tip de protecţie	IP20

Descrierea produsului

Descrierea produsului

Descărcător combinat V25 de tip 1+2 pentru instalatii fotovoltaice

• Unitate completă formată dintr-un descărcător varistor conectabil cu un dispozitiv de separare

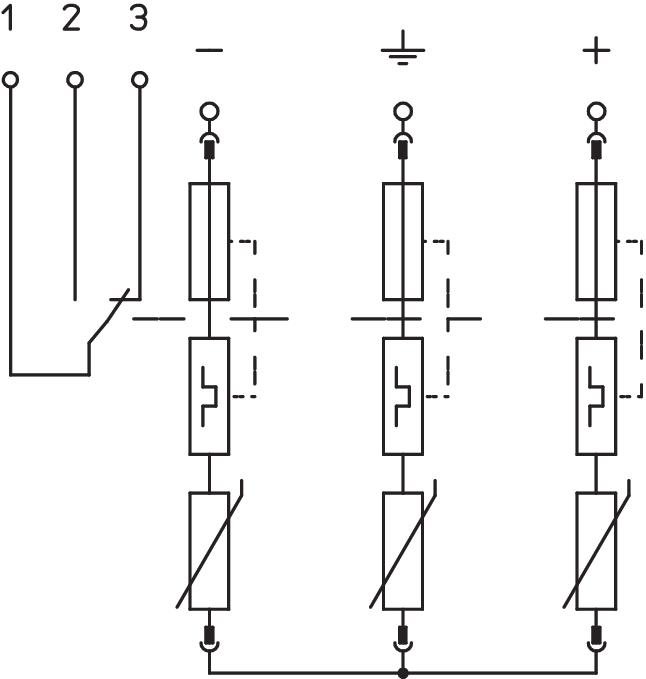

• Circuit Y rezistent la erori conform VDE 0100-712 (EN 50539-12)

• Protectie la supratensiune cu egalizare de potential conform VDE 0100-443 (IEC 60364-4-44)

• Capacitate de descărcare de până la 7 kA (10/350) și 50 kA (8/20) pe pol

• Nivel de protectie DC scăzut: < 3,0 KV și Voc max = 900V DC

• Cu afișaj de functionalitate optic pentru utilizarea în tablourile electrice

Utilizare: Instalatii PV cu dispozitiv de protectie la trăsnet

Date tehnice

Date tehnice

Aerisit	nu
Clasa de solicitare conform EN 61643-11	Tip 1+2
Configuraţia rețelei DC	da
Configuraţia rețelei IT	nu
Configuraţia rețelei TN	nu
Configuraţia rețelei TN-C	nu
Configuraţia rețelei TN-C-S	nu
Configuraţia rețelei TN-S	nu
Configuraţia rețelei TT	nu
Contacte FM	comutator
CP nr.	0→2
Curent de scurgere nominal (8/20) (L-N)	30 kA
Curent de trăsnet (10/350 μs)	7 kA
Curent maxim de descărcare (8/20 μs)	50 kA
Curent nominal de descărcare (8/20 µs)	30 kA
Dimensiune	900V DC
Formă a reţelei	DC

Forma reţelei	nu
Legarea polilor	3
Secțiunea transversală a conductorului rigid (mono/multifilar) max.	35 mm²
Secțiunea transversală a conductorului rigid (mono/multifilar) min.	2,5 mm²
Semnalizare în interiorul aparatului	optică
Semnalizare la distanţă	da
Siguranţă maximă	160 A
SPD conform IEC 61643-1	clasa I+II
Temperatură operațională max.	80 °C
Temperatură operațională min.	-40 °C
Tensiune maximă de funcţionare continuă DC	900 V
Timp de acţionare	<25 ns
Tip de cablu pentru aparatele de protecție la supratensiune	Linie de alimentare CC (PV)
Tip de montaj	Şină omega 35 mm
Tip de protecţie	IP20
Valoare max. a protectiei la suprasarcină	160
Variantă	cu 3 poli pentru sisteme fotovoltaice cu FS
