PV CombiController V50, plug-in arrester, type 1+2 1 | 280 | IP20

PV CombiController V50, plug-in arrester, type 1+2

Nr. art. 5093726 | EAN 4012195708841

Nr. art. / Tip	5093726 / V50-B+C 0-300PV

Legarea polilor	1

Tensiune maximă de funcţionare continuă AC	280 V

Tip de protecţie	IP20

Descrierea produsului

Descrierea produsului

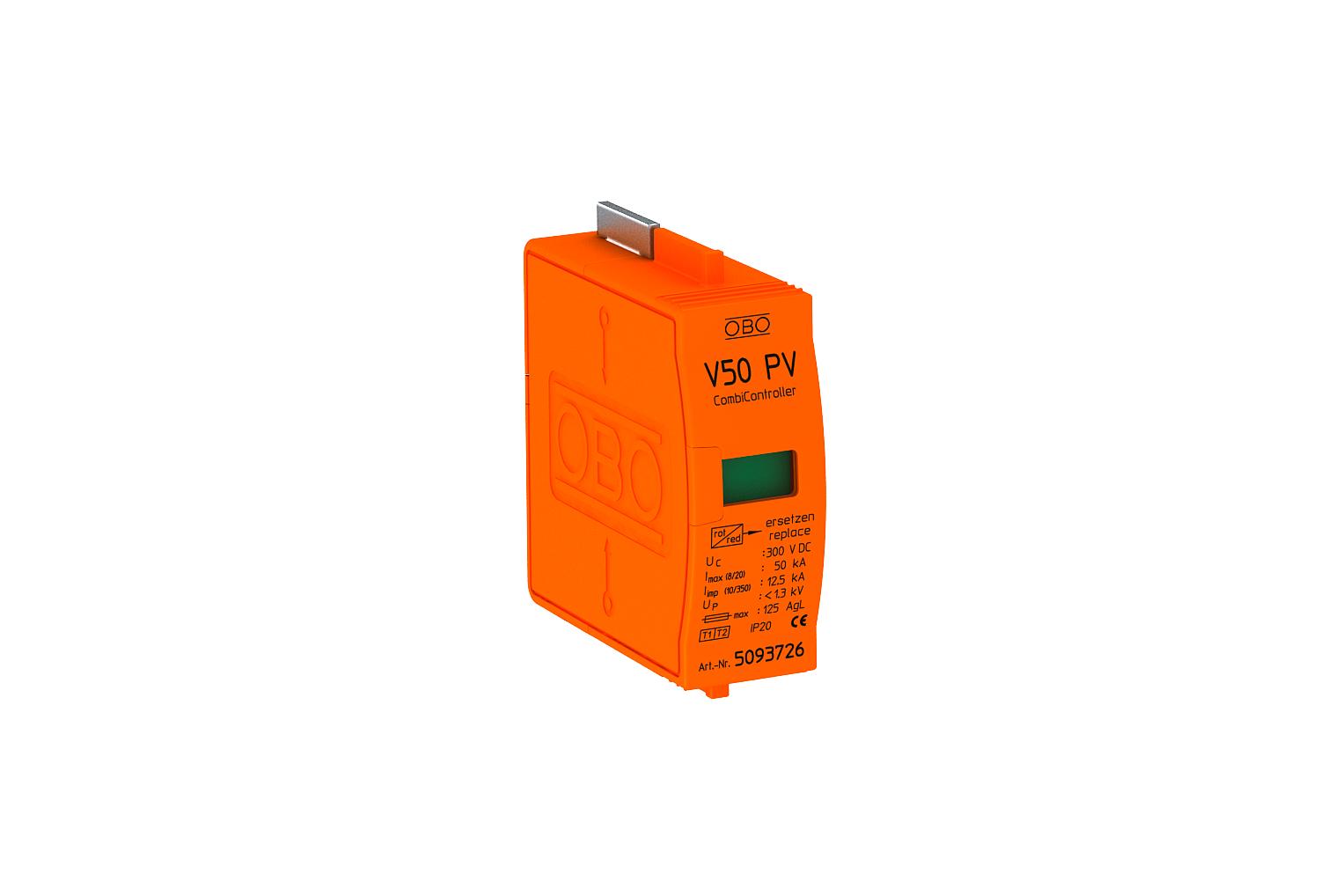

Cartuş CombiController - tip 1+2 descărcător combinat pentru instalaţii fotovoltaice

• Pentru egalizarea potenţialului de protecţie la supratensiune conform VDE 0100-443 (IEC 60364-4-44)
• Capacitate de descărcare până la 12,5 kA (10/350) şi 50 kA (8/20) per pol
• Nivel redus de protecţie DC: < 1,3 kV per pol (conexiune Y : 2,6 KV şi Uoc max = 600V DC)
• Descărcător cu dispozitiv termo-dinamic de declanşare şi afişaj optic al funcţionării
• Descărcător cu varistor pe bază de oxid de zinc, capsulat
• Capacitate ridicată de descărcare la o durată mare de utilizare

Utilizare: sisteme fotovoltaice cu sisteme de protecție împotriva trăsnetului
Cartuş

Date tehnice

Date tehnice

Clasa de solicitare conform EN 61643-11	Tip 1+2
CP nr.	0→2
Curent de descărcare a eclatorului (8/20 µs) [total]	30 kA
Curent de scurgere nominal (8/20) (L-N)	30 kA
Curent de trăsnet (10/350 μs)	12,5 kA
Curent de trăsnet (10/350) [total]	12,5 kA
Curent maxim de descărcare (8/20 μs)	50 kA
Curent nominal de descărcare (8/20 µs)	30 kA
Dimensiune	300V DC
Legarea polilor	1
Nivel de protectie (L-N)	≤1,3
Secțiunea transversală a conductorului rigid (mono/multifilar) max.	35 mm²

Secțiunea transversală a conductorului rigid (mono/multifilar) min.	2,5 mm²
Siguranţă maximă	125 A
SPD conform IEC 61643-1	clasa I+II
Temperatură operațională max.	80 °C
Temperatură operațională min.	-40 °C
Tensiune maximă de funcţionare continuă AC	280 V
Tensiune maximă de funcţionare continuă DC	300 V
Timp de acţionare	<25 ns
Tip de protecţie	IP20
Valoare max. a protectiei la suprasarcină	125
Variantă	1-pol, cartuș fotovoltaic cu soclu Y până la 600 V DC
