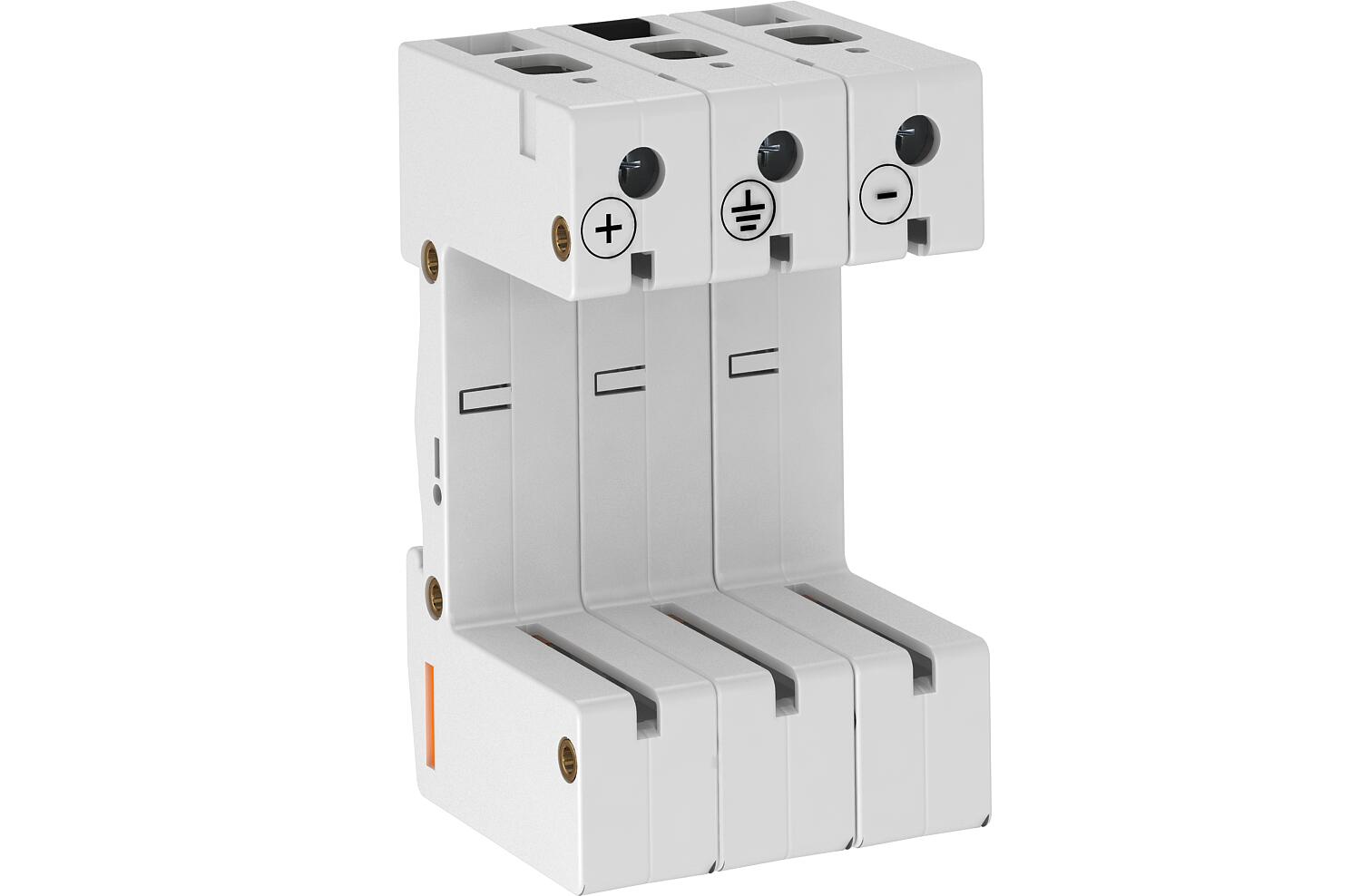

PV base, 3-pole in Y circuit
Nr. art. 5096647 | EAN 4012195299455
- Descrierea produsului
-
Descrierea produsuluiSoclu pentru instalaţii fotovoltaice până la Uoc=1000V (conexiune Y)
• Potrivit pentru cartuşe V 25-B+C tip 1+2
descărcător combinat
• Potrivit pentru cartuşe V 20-C tip 2 descărcător de supratensiune
• Montaj de protecţie împotriva tensiunilor transversale şi longitudinale

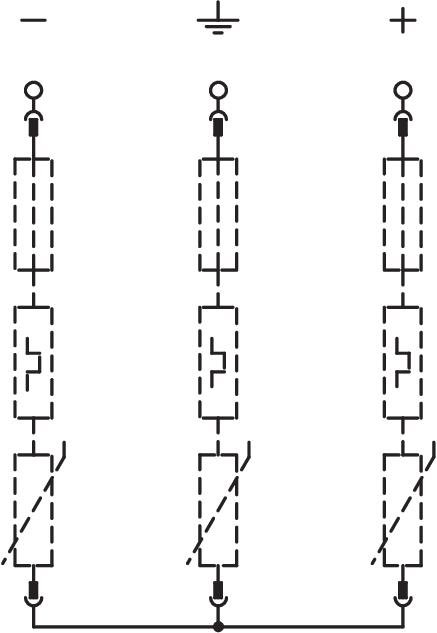

• Circuit de protecţie Y
• Nivel redus de protecţie DC: < 4,0 kV (Uoc max = 1000V DC cu V20-C/0-440)
• Nivel redus de protecţie DC: < 3,0 kV (Uoc max = 900V DC cu V25-B+C/0-385)
• Nivel redus de protecţie DC: < 2,6 kV (Uoc max = 600V DC cu V50-B+C/0-280)
• Marcaj conexiuni
Utilizare: în instalaţii fotovoltaice între modulele PH şi filtrul atenuator.
-
- Date tehnice
-
Date tehnice

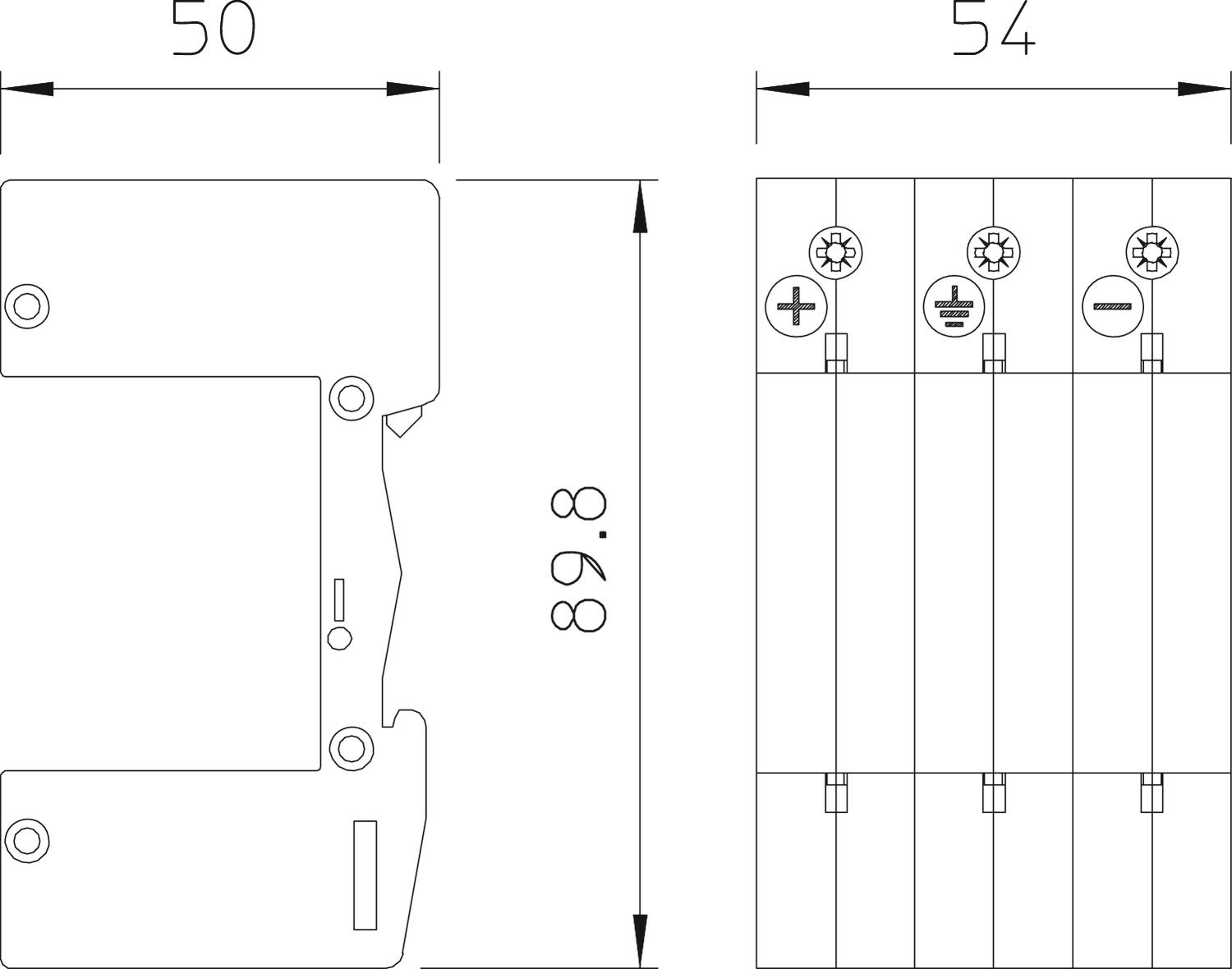

Dimensiune Y-PH Legarea polilor 3 Secțiunea transversală a conductorului rigid (mono/multifilar) max. 35 mm² Secțiunea transversală a conductorului rigid (mono/multifilar) min. 2,5 mm² Temperatură operațională max. 80 °C Temperatură operațională min. -40 °C Tip de protecţie IP20 Variantă Conexiune în Y cu 3 poli pentru instalaţii fotovoltaice - Toate tipurile
