Protecţie MSR (măsură, control, reglare) pentru alimentare cu energie electrică cu 2 poli cu semnalizare la distanţă 24 V CA/CC 2 | 34 | 46 | IP20

Protecţie MSR (măsură, control, reglare) pentru alimentare cu energie electrică cu 2 poli cu semnalizare la distanţă 24 V CA/CC

Nr. art. 5097820 | EAN 4012195578185

Nr. art. / Tip	5097820 / VF24-AC/DC-FS

Legarea polilor	2

Tensiune maximă de funcţionare continuă AC	34 V

Tensiune maximă de funcţionare continuă DC	46 V

Tip de protecţie	IP20

Descrierea produsului

Descrierea produsului

Protecţia fină a reţelei / protectie la supratensiune tip 3 conform EN 61643-11 cu semnalizare la distantă

• Cu contact de comutare fără potential pentru semnalizare la distantă, pentru monitorizare functionare

• Potrivit pentru sisteme cu tensiune continuă şi alternativă

• Cu afişaj optic al funcţionării

• Cu cleme de conectare uşor de montat, fără şuruburi

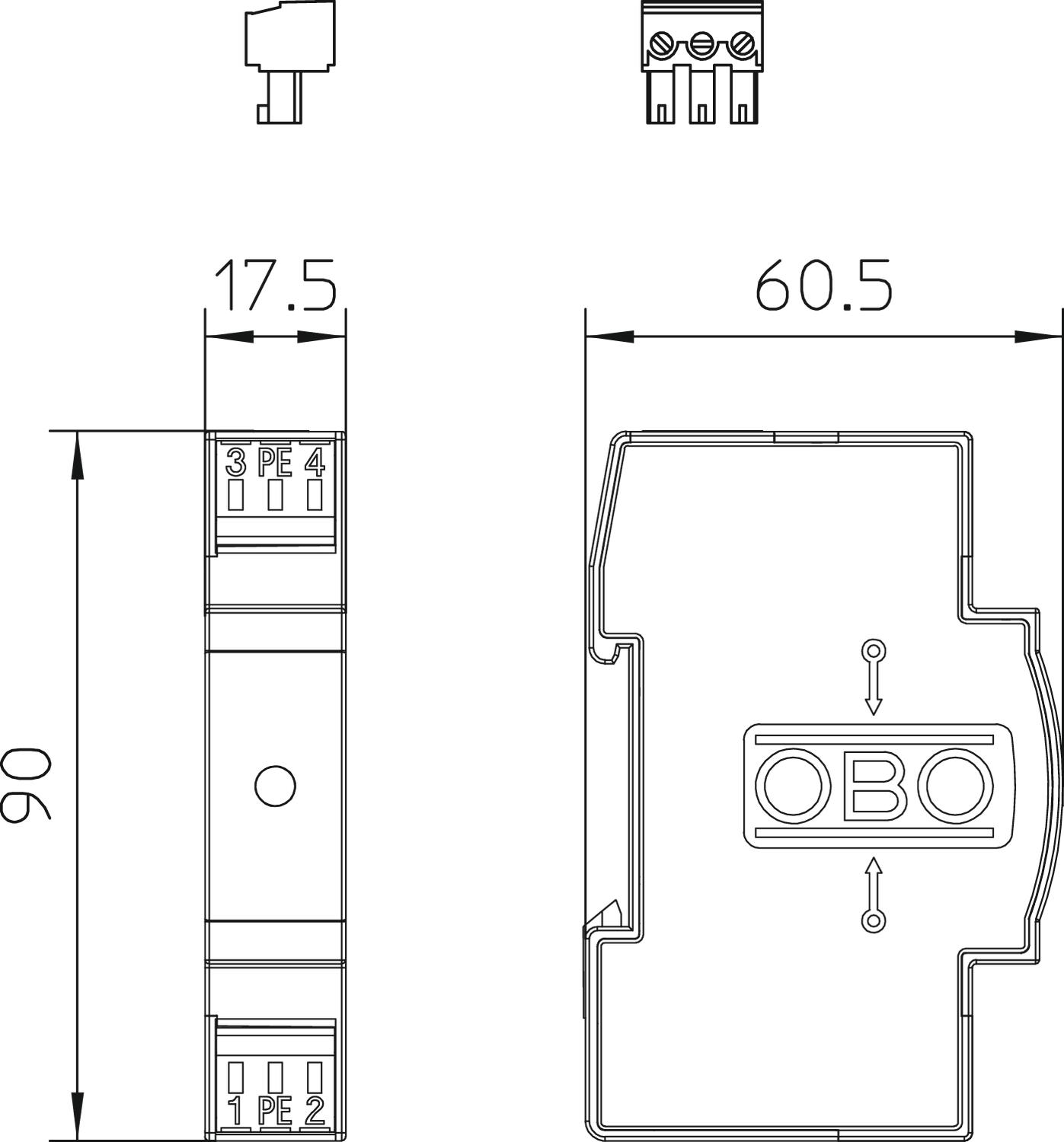

• De dimensiunea rastelului 17,5 mm pentru economisirea spaţiului

• Circuit Y

Utilizare: montaj universal pe şine profil omega de 35 mm în tablouri electrice standard

Date tehnice

Date tehnice

Aerisit	nu
Clasă de încercare tip 3	da
Clasa de solicitare conform EN 61643-11	Bridă tip 3
Contacte FM	comutator
CP nr.	2→3
Curent maxim de descărcare (8/20 μs)	2 kA
Curent nominal de descărcare (8/20 µs)	0,7 kA
Dimensiune	24V AC
Formă a reţelei	altele
Legarea polilor	2
Nivel de protectie (L-N)	≤1000
Nivel de protecţie conductor - pământ	<1200 V
Nivel de protecţie conductor/conductor	<160 V
Număr de poli	3
OBO_Curent de încărcare nominal (clemă de intrare/ieșire)	20 A

Secțiunea transversală a conductorului rigid (mono/multifilar) max.	2,5 mm²
Secțiunea transversală a conductorului rigid (mono/multifilar) min.	0,14 mm²
Semnalizare în interiorul aparatului	optică
Semnalizare la distanţă	da
Siguranţă maximă	16 A
SPD conform IEC 61643-1	clasa III
Temperatură operațională max.	80 °C
Temperatură operațională min.	-40 °C
Tensiune maximă de funcţionare continuă AC	34 V
Tensiune maximă de funcţionare continuă DC	46 V
Tensiune nominală AC (50 / 60 Hz)	24 V
Timp de acţionare	<25 ns
Tip de montaj	Şină omega 35 mm
Tip de protecţie	IP20
Valoare max. a protectiei la suprasarcină	16
