Protecţie medie şi fină FRD pentru sisteme cu conductori bifilari 24 V 2 | 19 | 28 | Clemă

Protecţie medie şi fină FRD pentru sisteme cu conductori bifilari 24 V

Nr. art. 5098514 | EAN 4012195578307

Nr. art. / Tip	5098514 / FRD 24

Număr poli	2

Tensiune maximă de funcţionare continuă AC	19 V

Tensiune maximă de funcţionare continuă DC	28 V

Sistem de conectare	Clemă

Descrierea produsului

Descrierea produsului

Protecţie la supratensiune pentru utilizarea în tehnica de măsurare, control şi reglaj

• Protecţie medie şi fină

• Execuţie standard pentru sisteme cu conductori bifilari

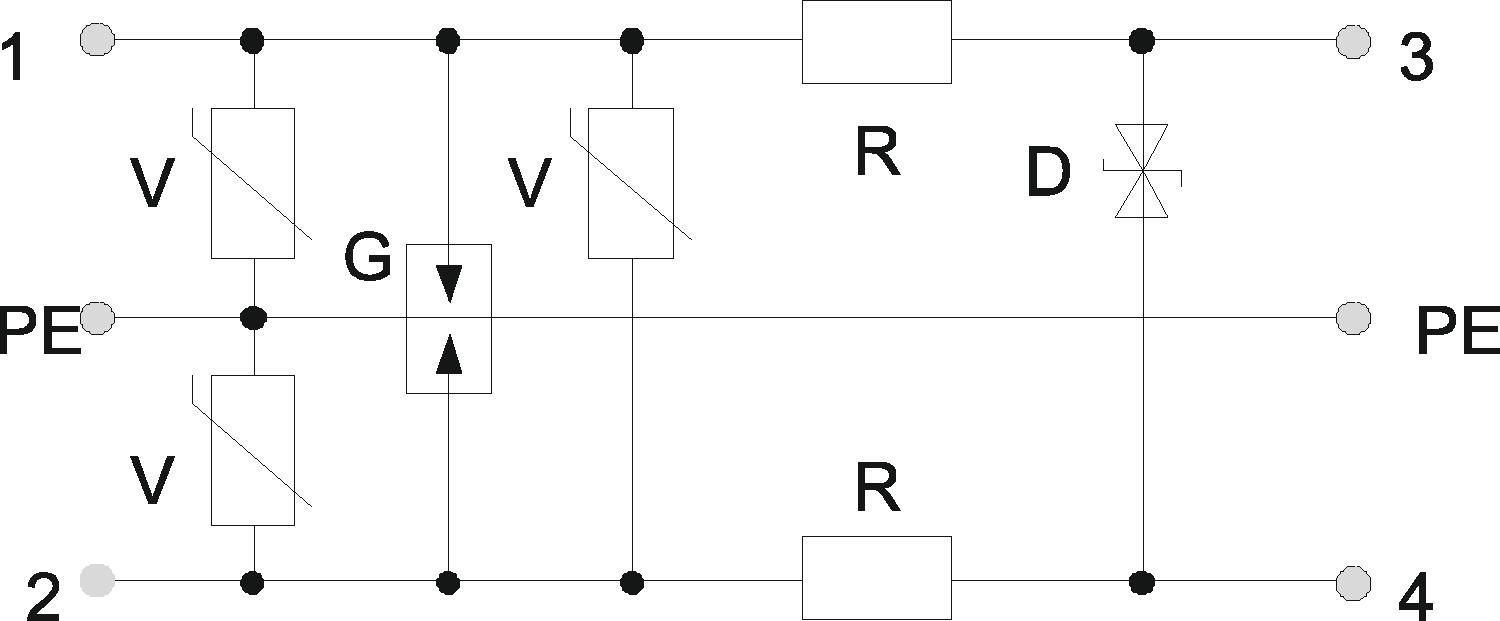

• Circuit de protecţie în două trepte

• Cu cleme de conectare uşor de utilizat, fără şuruburi

• De dimensiunea rastelului 17,5 mm pentru economisirea spaţiului

• Cu decuplare ohmică în ramura longitudinală

Utilizare: montaj universal pe şine profil omega de 35 mm în orice tablou electric standard.

Date tehnice

Date tehnice

Atenuare de inserție (Insertion loss)	3 dB @ 1,1 MHz dB
Capacitate (conductor-conductor)	<10 nF
Capacitate (conductor-pământ)	<1 nF
Certificări	UL
Conexiune la ecran	nu
Contact pentru instalaţia de telecomunicaţii	nu
CP nr.	0→3
Curent de impuls	1,5 kA
Curent de încărcare nominal AC	0,14 A
Curent de încărcare nominal DC	0,2 A
Curent nominal de descărcare (8/20 µs)	5 kA
Curent total de impuls (10/350)	D1: 3 kA
Curent total de impuls (8/20)	10 kA
Dimensiune	24V AC
Durata de impuls conductor- pământ	C2: 10 kV / 5 kA (8/20µs)
Durata de impuls conductor-conductor	C2: 5 kV / 2,5 kA (8/20µs)
Execuţie verificată în caz de explozie	nu
Frecvenţă limită	1,1 MHz
Interval de temperatură aplicabil max.	80 °C
Interval de temperatură aplicabil min.	-40 °C
Kategorie	Typ 1+2+3 / D1+C2+C1

Legare la pământ prin:	Clemă
Monitorizarea descărcătorului	nu
Nivel de protecţie conductor - pământ	<600 V
Nivel de protecţie conductor/conductor	<60 V
Normă de verificare	IEC 61643-21
Număr poli	2
Rezistenţa izolaţiei	>1 MΩ
Secțiune transversală a conductorului flexibil max.	2,5 mm²
Secțiune transversală a conductorului flexibil min.	0,14 mm²
Secțiune transversală a conductorului rigid max.	2,5 mm²
Secțiune transversală a conductorului rigid min.	0,14 mm²
Secțiunea transversală a conductorului multifilar max.	2,5 mm²
Secțiunea transversală a conductorului multifilar min.	0,14 mm²
Serie rezistentă per conductorr	15 Ω ± 10 %
Sistem de conectare	Clemă
SPD conform IEC 61643-21	Clasa I+II+III / D1+C2+C1
Tensiune maximă de funcţionare continuă AC	19 V
Tensiune maximă de funcţionare continuă DC	28 V
Tensiune nominală	24 V
Tip de protecţie	IP20
Unitate de împărţire TE (17,5 mm)	1
