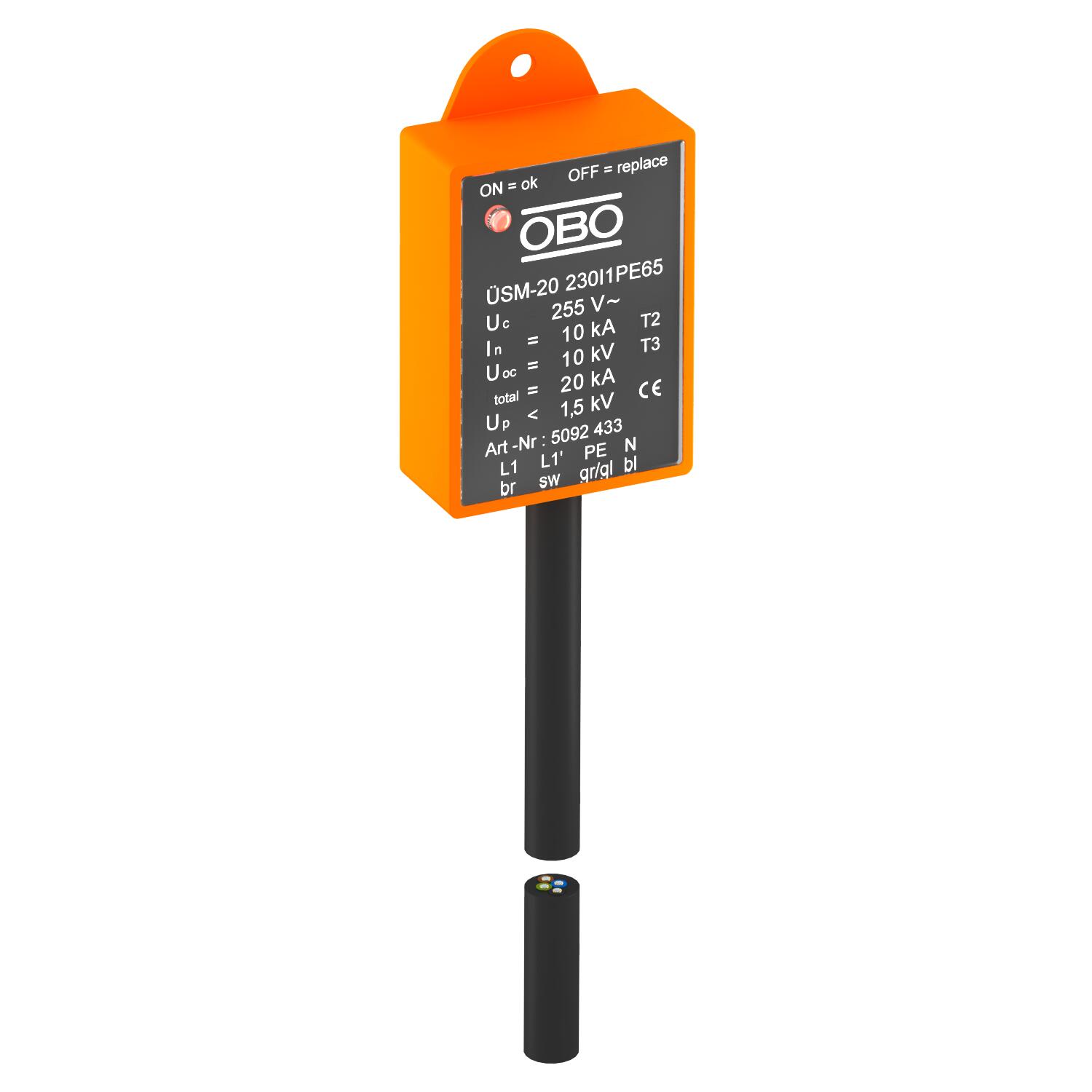

Protecţie la supratensiune pentru sisteme cu LED ÜSM-20-230I1PE65
 1+N/PE | 255 | IP65

Protecţie la supratensiune pentru sisteme cu LED ÜSM-20-230I1PE65 

Nr. art. 5092433 | EAN 4012196515431

Nr. art. / Tip	5092433 / ÜSM-20-230I1PE65

Legarea polilor	1+N/PE

Tensiune maximă de funcţionare continuă AC	255 V

Tip de protecţie	IP65

Descrierea produsului

Descrierea produsului

Modul de protectie la supratensiune tip 2+3 conform DIN EN 61643-11 pentru retele de 230/400V.

Destinat pentru protecția iluminatului cu LED.

.• Cu afișaj optic de functionare și deconectare la încărcări mari la căderea SPD
• De dimensiuni mici pentru instalarea în stâlp sau în lampă de iluminare LED

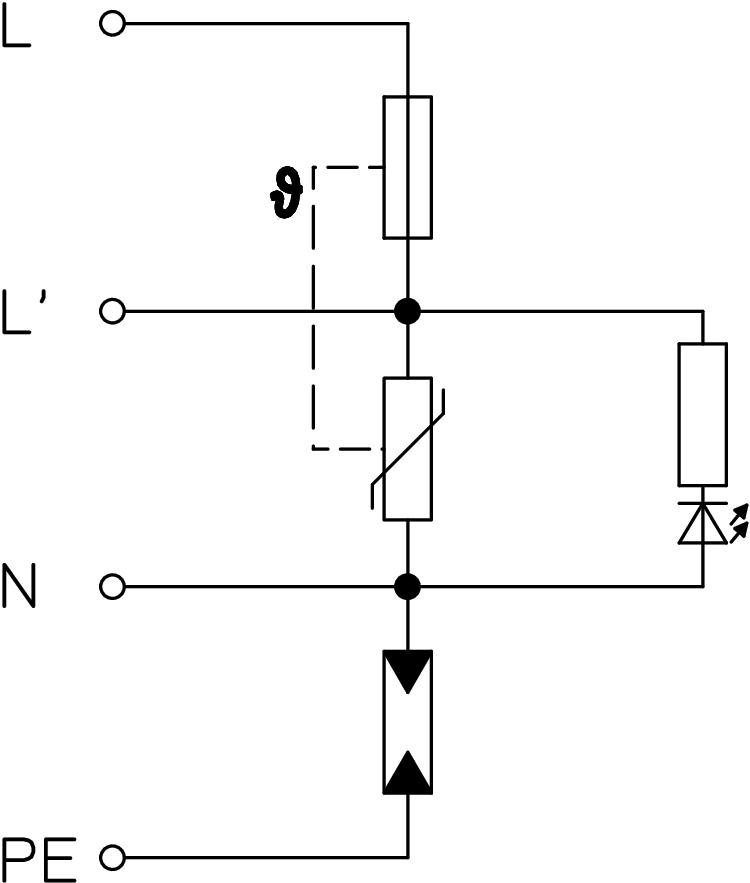

• Circuit de protectie 1+NPE cu o capacitate maximă de descărcare de 20kA
• Limitare de supratensiune sub 1300V sau 1000 V @ 5kA
• cu sau fără întrerupere în caz de defect

Domeniu de utiliare: în casete de trecere, doze de conexiuni, canal cablu până la sisteme în pardoseală
Pentru protecția aparatelor electronice de supratensiuni cum ar fi lămpile cu LED

Date tehnice

Date tehnice

Clasă de încercare tip 2	da
Clasă de încercare tip 3	da
Clasa de solicitare conform EN 61643-11	Tip 2+3
CP nr.	1→2
Curent de descărcare a eclatorului (8/20 µs) [total]	20 kA
Curent de scurgere nominal (8/20) (L-N)	10 kA
Curent maxim de descărcare (8/20 μs)	20 kA
Curent maxim de descărcare (8/20 μs) [L-N]	10 kA
Curent maxim de descărcare (8/20 μs)[N-PE]	10 kA
Curent nominal de descărcare (8/20 µs)	10 kA
Curent nominal de descărcare (8/20 µs) [N-PE]	10 kA
Dimensiune	230V

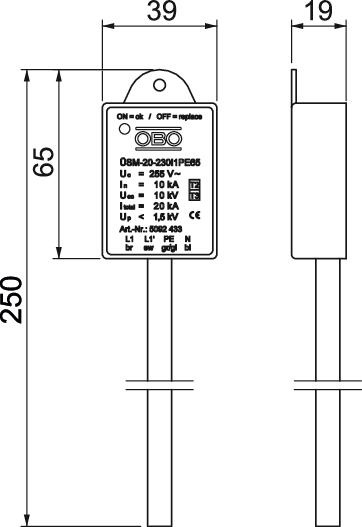

Înălţime	19 mm
Lăţimea	40 mm
Legarea polilor	1+N/PE
Lungime	250 mm
Lungimea cablului de legătură	0,25 m

Nivel comun de protecție [L-PE]	1,6 kV
Nivel de protectie (L-N)	≤1,5
OBO_Curent de încărcare nominal (clemă de intrare/ieșire)	16 A
Semnalizare în interiorul aparatului	optică
Siguranţă maximă	16 A
SPD conform IEC 61643-1	clasa II+III
Temperatură operațională max.	80 °C
Temperatură operațională min.	-40 °C
Tensiune de dimensionare (N-PE)	255 V
Tensiune maximă de funcţionare (L-N)	255 V
Tensiune maximă de funcţionare continuă AC	255 V
Tensiune nominală AC (50 / 60 Hz)	230 V
Timp de acţionare	<25 ns
Tip de montaj	altele
Tip de protecţie	IP65
Valoare max. a protectiei la suprasarcină	16
Variantă	Monopolar + NPE pentru SK I
