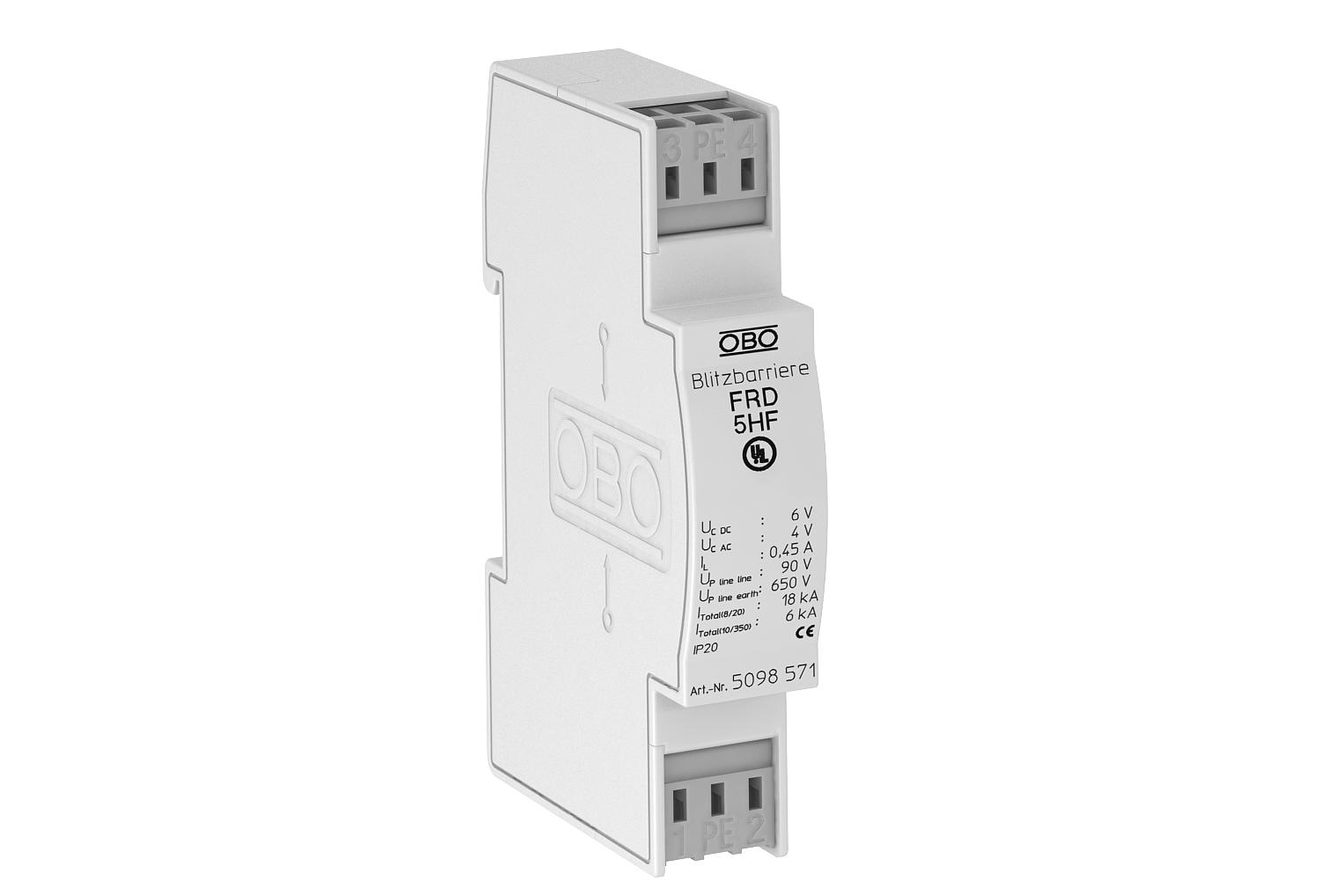

Protecţie combinată pentru sisteme cu conductori bifilari cu aplicaţii de înaltă frecvenţă HF 5 V
Nr. art. 5098571 | EAN 4012195578345
- Descrierea produsului
-
Descrierea produsuluiProtecţie la supratensiune pentru utilizarea în tehnica de măsurare, control şi reglaj.
• Protecţie de bază, medie şi fină

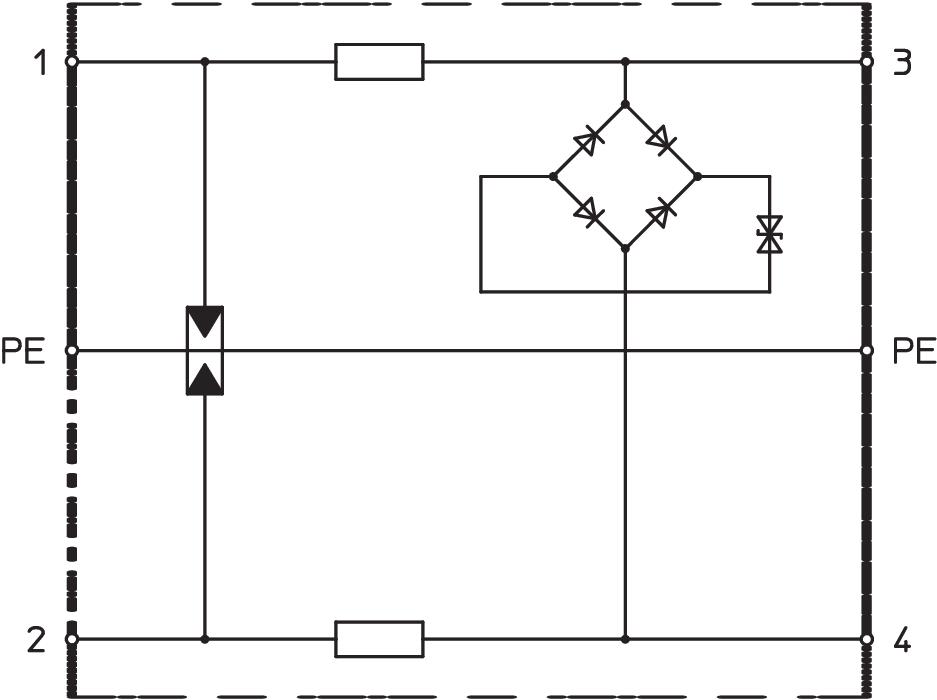

• Circuit de protecţie în două trepte cu capacitate mare de descărcare a curentului de trăsnet
• Frecvenţă înaltă de transmisie de 100 MHz
• Universal, pentru toate sistemele BUS (de exemplu Profibus)
• Cu cleme de conectare uşor de utilizat, fără şuruburi

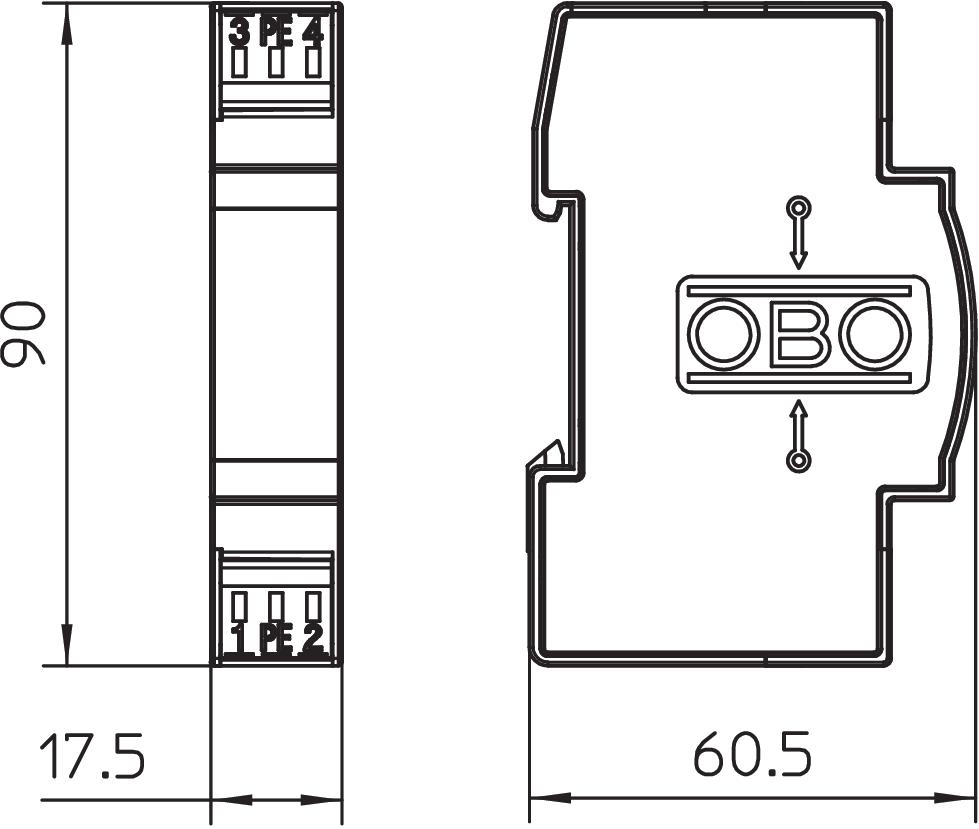

• De dimensiunea rastelului 17,5 mm pentru economisirea spaţiului
Utilizare: montaj universal pe şine profil omega de 35 mm în tablouri electrice standard.
-
- Date tehnice
-
Date tehnice
Atenuare de inserție (Insertion loss) ≤3 dB Capacitate (conductor-conductor) <40 pF Capacitate (conductor-pământ) <40 pF Certificări UL Conexiune la ecran nu Contact pentru instalaţia de telecomunicaţii nu CP nr. 0→3 Curent de impuls 3 kA Curent de încărcare nominal AC 0,32 A Curent de încărcare nominal DC 0,45 A Curent nominal de descărcare (8/20 µs) 9 kA Curent total de impuls (10/350) D1: 6 kA Curent total de impuls (8/20) 18 kA Dimensiune 5V AC Durata de impuls conductor- pământ C2: 18 kV / 9 kA (8/20µs) Durata de impuls conductor-conductor C2: 18 kV / 9 kA (8/20µs) Execuţie verificată în caz de explozie nu Frecvenţă limită 100 MHz Interval de temperatură aplicabil max. 80 °C Interval de temperatură aplicabil min. -40 °C Kategorie Typ 1+2+3 / D1+C2+C1 Legare la pământ prin: Clemă Monitorizarea descărcătorului nu Nivel de protecţie conductor - pământ <650 V Nivel de protecţie conductor/conductor <90 V Normă de verificare IEC 61643-21 Număr poli 2 Rezistenţa izolaţiei >10 MΩ Secțiune transversală a conductorului flexibil max. 2,5 mm² Secțiune transversală a conductorului flexibil min. 0,14 mm² Secțiune transversală a conductorului rigid max. 2,5 mm² Secțiune transversală a conductorului rigid min. 0,14 mm² Secțiunea transversală a conductorului multifilar max. 2,5 mm² Secțiunea transversală a conductorului multifilar min. 0,14 mm² Serie rezistentă per conductorr 2,2 Ω ± 10 % Sistem de conectare Clemă SPD conform IEC 61643-21 Clasa I+II+III / D1+C2+C1 Tensiune maximă de funcţionare continuă AC 4 V Tensiune maximă de funcţionare continuă DC 6 V Tensiune nominală 5 V Tip de protecţie IP20 Unitate de împărţire TE (17,5 mm) 1 - Toate tipurile
- Materiale de descărcat
-
Specificații FRD 5 HF / 5098571 , 0.25MB , pdfDeclarație de conformitate UE FRD 5 HF / 5098571 , 0.13MB , pdfREACH Declarație de conformitate FRD 5 HF / 5098571 , 0.12MB , pdfRoHS Declarație de conformitate FRD 5 HF / 5098571 , 0.13MB , pdfAutorizație de utilizare Certificat UL, FRD, FLD , 0.09MB , pdfGhid de selecție Ghid de selecţie pentru protecţia la supratensiune , 2.00MB , pdfInformații tehnice Informaţii tehnice FRD...-HF , 0.08MB , pdf
