Profil portant pentru montarea modulelor fotovoltaice 2350 |

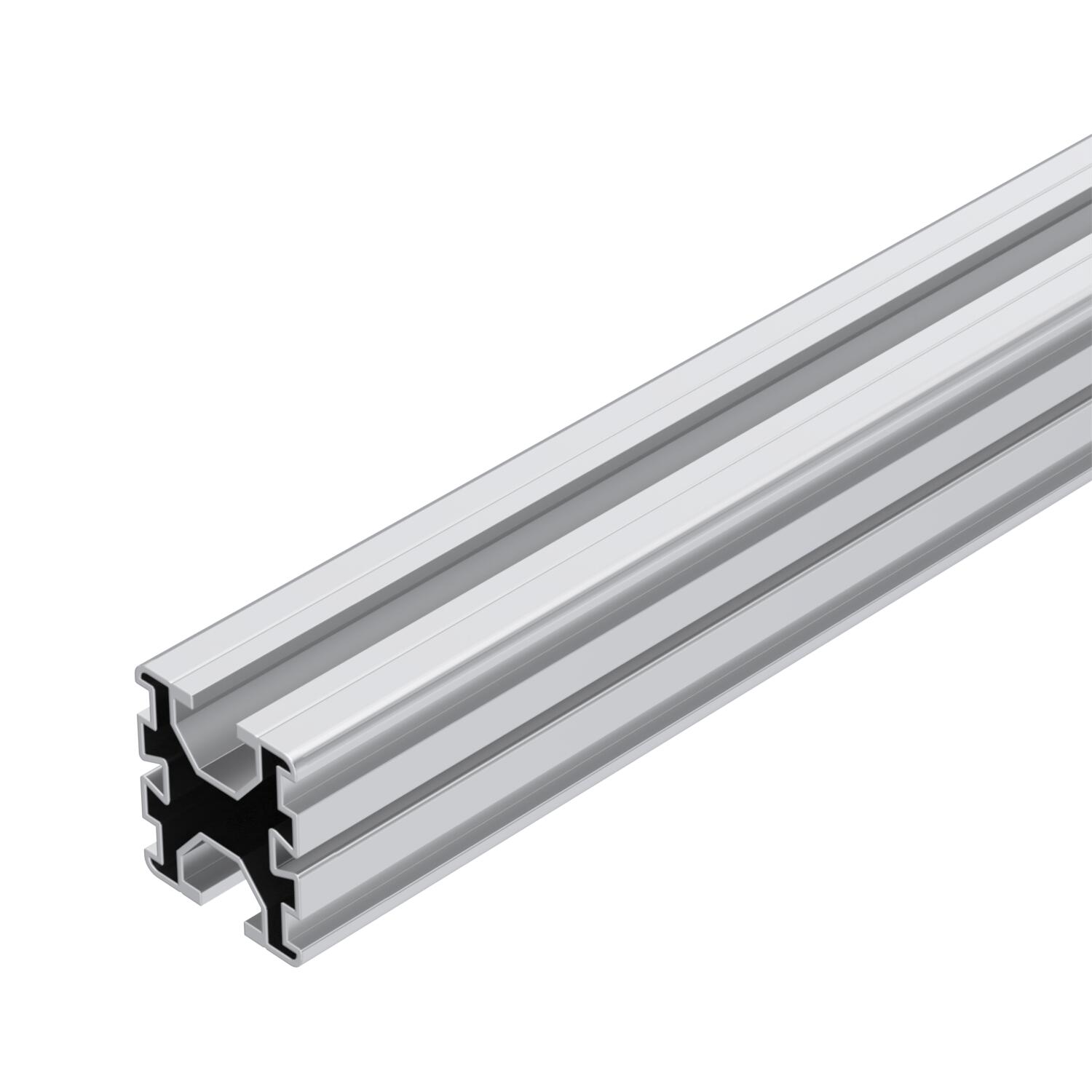

Profil portant pentru montarea modulelor fotovoltaice

Nr. art. 5900405 | EAN 4012197368654

Nr. art. / Tip

Lungime

Descrierea produsului

Descrierea produsului

Profil de susținere pentru montarea modulelor fotovoltaice pe acoperișuri plate și înclinate. Montaj pe acoperiș plat în combinație cu suportul universal Uni Base și suporturile scurte și lungi STK și STL. Fixarea cu clic a profilului la bază cu ajutorul adaptorului Unibase AMP. Montaj pe acoperiș înclinat în combinație cu cârligul universal pentru acoperiș DHU. Fixarea cu clic a profilului la cârligele de acoperiș. Conectarea cu șuruburi a mai multor profile de susținere cu conectorul longitudinal LV 45 și conectorul transversal KV 45. Cu o fantă de 10 mm pe ambele părți pentru a permite montarea piulițelor glisante și a clemelor universale și de legare la pământ.

Date tehnice

Date tehnice

Canal de cablu integrat	nu
Canal de cablu opțional	nu
Culoare	aluminiu

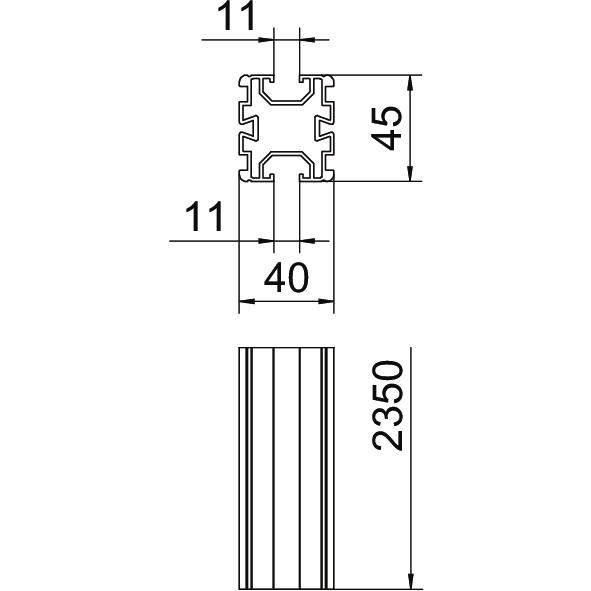

Dimensiune	40x45x2350
Înălţime	45 mm
Lăţimea	40 mm

Lungime	2350 mm
Material	Aluminiu
Moment de rezistență Wx	3680 mm³
Moment de rezistență Wy	3760 mm³
Suprafaţă	blanc

Toate tipurile

Toate tipurile

Tip	Lungime	Nr. art.	Cantitate	cea mai mică unitate de vânzare
TP 45 2350 ALU	2350 mm	5900405	Bucată	4 Bucată
TP 45 4700 ALU	4700 mm	5900410	Bucată	4 Bucată
TP 45 4700 ALU S	4700 mm	5900412	Bucată	4 Bucată

Accesorii

Accesorii pentru sistem

Produse	Tip	Nr. art.	Cantitate	cea mai mică unitate de vânzare
Clemă universală pentru montarea modulelor fotovoltaice	KLU A2	5901010	Bucată	20 Bucată

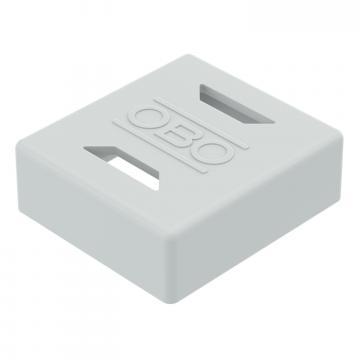

Protecție de capăt profil portant	EK 45 G	5901722	Bucată	20 Bucată

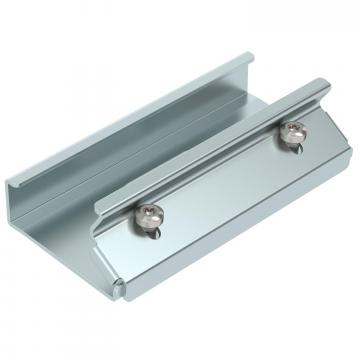

Conector longitudinal pentru profilul de susținere TP	LV 45 DD	5901210	Bucată	20 Bucată

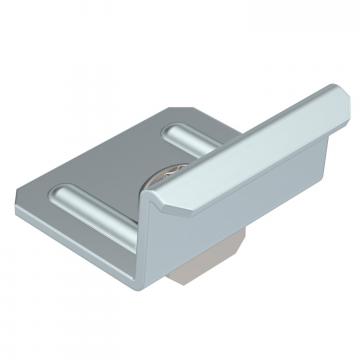

Conector în cruce pentru profilele de suport TP.	KV 45 DD	5901250	Bucată	20 Bucată

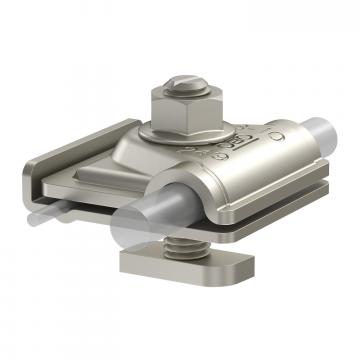

Clemă de împământare pentru sisteme de montaj fotovoltaice	249 PV10 6-50V2A	5051520	Bucată	8 Bucată
