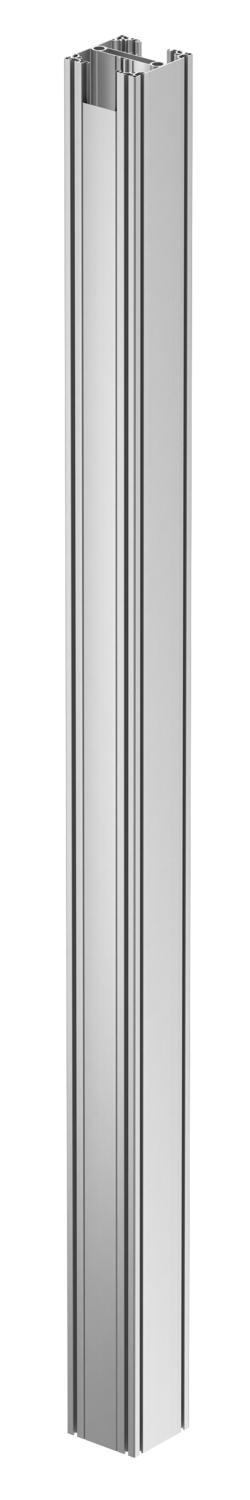

Profil coloană industrială, tip ISS160160IP6
Nr. art. 6290406 | EAN 4012196191451
- Descrierea produsului
-

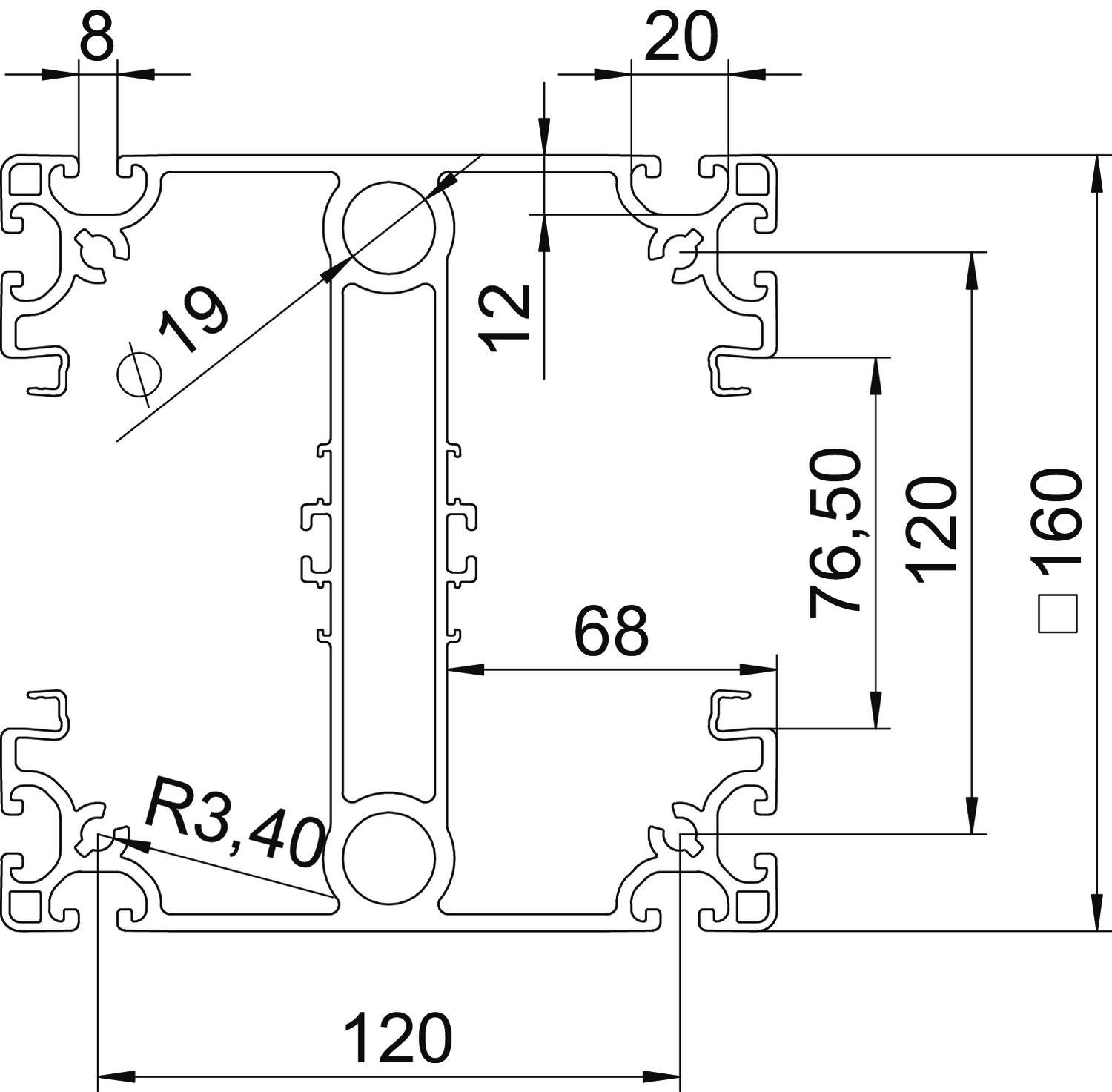

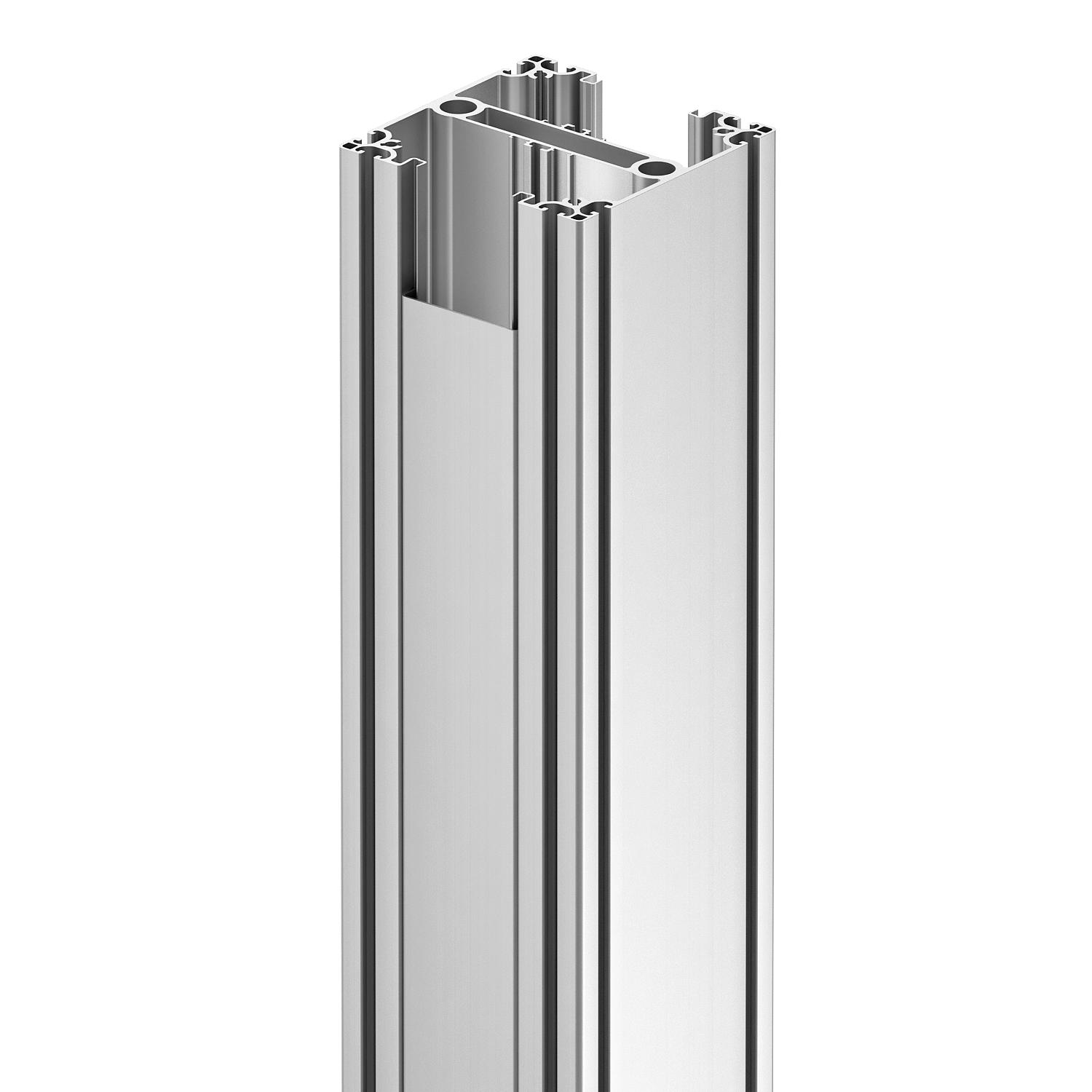

Descrierea produsuluiColoană instalaţii ISS pentru echiparea zonelor de lucru în secţii de producţie. Profilul eloxat din aluminiu, execuţie grea, are două laturi opuse cu deschidere de 76,5 mm pentru montajul dozelor de aparate din seriile 71 GD sau suporţi de montaj din seriile 71 MT. Toate cele 4 laturi ale profilului au cîte o degajare de montaj cu mărime nominală 8 pentru montajul diferitelor accesorii pentru funcţii suplimentare. Setul de livrare conţine profilul , capacele cu lungime de 2000 mm şi o pungă cu 20 cleme fixare tip RKV3V. Două canale închise în interiorul profilului pot fi folosite pentru aer comprimat.
-
- Date tehnice
-
Date tehnice
Aspect coloane pătrat Culoare aluminiu Dimensiune 6000x160x160 fără halogeni da Grad de protecție IK IK10 Înălţime 160 mm Înălțime a coloanei min. 6000 mm Interval de temperatură aplicabil max. 60 °C Interval de temperatură aplicabil min. -25 °C Intrări cabluri sus/jos Lăţimea 160 mm Lăţimea capacului 76,5 mm Lungime 6000 mm Material Aluminiu Mobil nu Mod de fixare Flanșă de montaj Montaj pe pardoseală da Numărul canalelor 2 St. Numărul de piese superioare montate 2 Pre-cablat nu Profil continuu da reglabil nu Suprafaţă eloxat tavan da Tip de protecţie IP30 Variantă Bilateral - Toate tipurile
-
Accesorii pentru sistem
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
Doză pentru montaj aparate 71GD6, simplă
71GD6 6288610 5 Bucată
Accessory mounting box 71GD7-2, double
71GD7-2 6288608 2 Bucată
Capac pentru canalul de montaj aparate Rapid 80
GA-OTEL 6279723 2 m
Fixare pe tavan pentru coloane de instalaţii industriale
ISS160160DB WA 6290436 1 Bucată
Placă de bază pentru coloane industriale
ISS160160BP 6290416 1 Bucată
Piuliţă specială pentru coloană industrială
NS8 ST 6290499 10 Bucată
Clemă de împământare
8AWR 6288704 10 Bucată Accesorii pentru montaj
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
Perete despărţitor GK-TW70
GK-TW70 6274900 2 m - Materiale de descărcat
-
Specificații ISS160160IP6 EL / 6290406 , 0.23MB , pdfDeclarație de conformitate UE ISS160160IP6 EL / 6290406 , 0.15MB , pdfDeclarație de Conformitate pentru UK ISS160160IP6 EL / 6290406 , 0.14MB , pdfAutorizație de utilizare Certificare VDE sisteme de coloane pentru instalații , 0.22MB , pdfInstrucțiuni de montaj Instrucţiuni de montaj ISS-I , 4.01MB , pdfInstrucțiuni de montaj Instrucțiuni de montaj robinet cu aer comprimat pentru ISS-I , 4.01MB , pdfInstrucțiuni de montaj Instrucţiuni de montaj ISS 160160 consolă pentru stâlp ISS-I , 4.01MB , pdf
