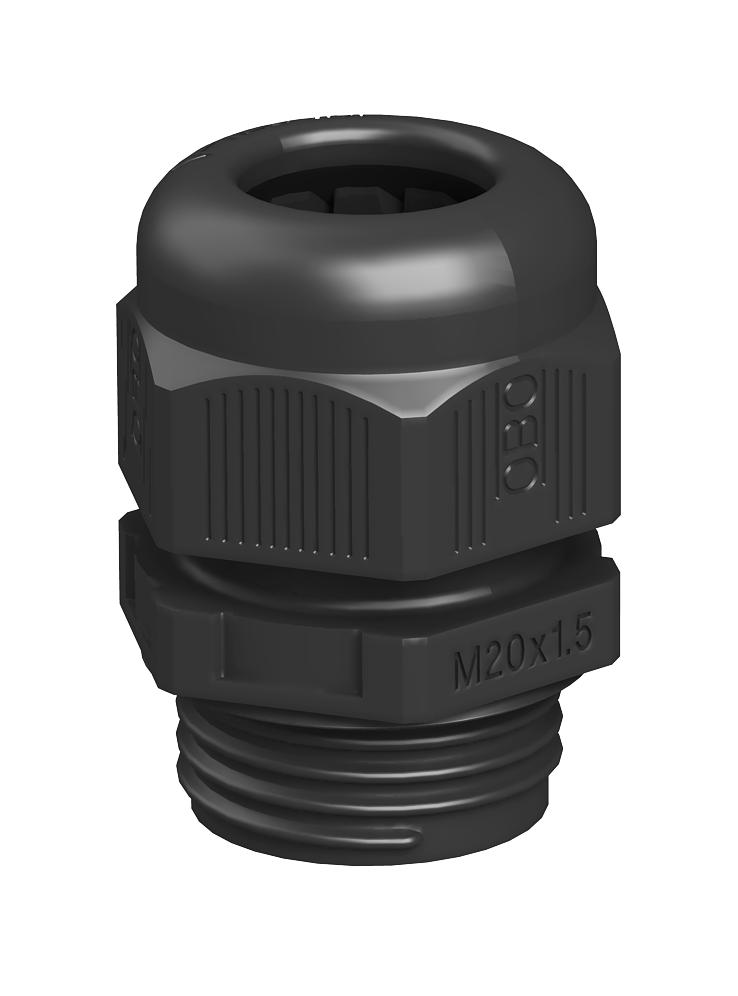

Presetupă, filet metric, negru

Nr. art. 2022887 | EAN 4012195535690

nu
negru
Descrierea produsului
Descrierea produsului
Cel mai rapid și cel mai convenabil mod de a oferi detensionare și etanșeitate cu presetupe pe dozele de derivaţie și carcase este să testaţi și să aveţi încredere în presetupele V-TEC VM de la OBO. Cu manşetele de etanşare şi tehnica lamelară specială OBO se obtine clasa de protectie IP 68. Capacitatea antismulgere şi etanşeitatea sunt verificate conform DIN EN 50262.

Firele de conectare ale presetupelor sunt metrice sau PG și sunt, prin urmare, adecvate pentru utilizare universală. Odată înşurubată, instalaţia durează pentru totdeauna: adaptarea optimă a filetelor cu panta corectă asigură stabilitatea durabilă la vibraţii.

Utilizări: de la spaţiile rezidenţiale private cu doze de derivaţie până la utilizările industriale în tabloul electric.

Interval de temperatură aplicabil -20° C până la +65° C.
  • Underwriters Laboratories Inc., USA + CSA, Canada
  • Det Norske Veritas
  • Asociaţia întreprinderilor de electrotehnică, electronică, tehnică informaţională, asociaţie înregistrată, Germania
  • ignifug 650°C
  • Communautés Européennes, Declaraţia de conformitate a Comunităţii Europene conform directivelor Comunităţii Europenedie ungemuffte Seite
  • Grad de protecţie IP 68
  • Filet metric

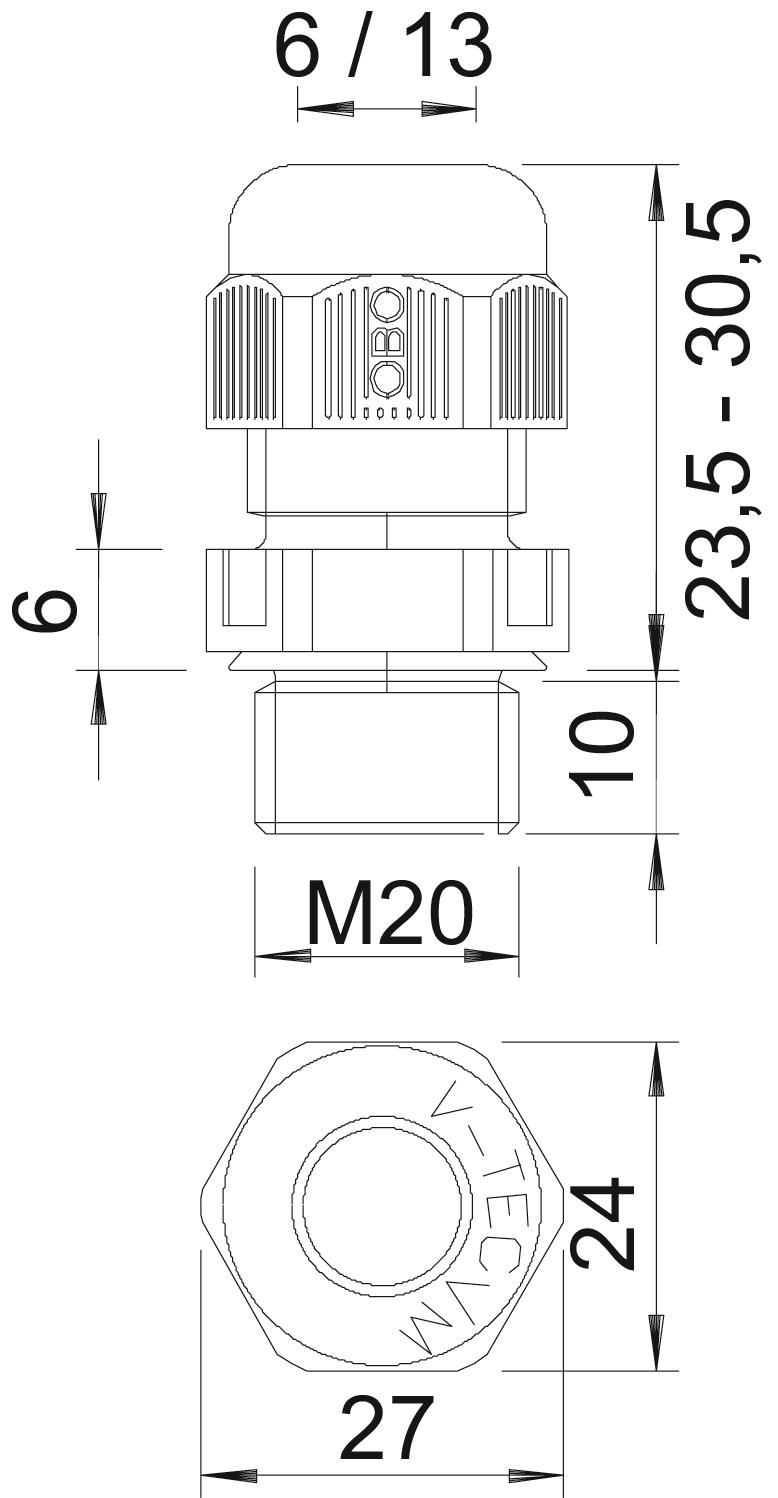

Date tehnice

Date tehnice

Cu contrapiuliţă nu
cu protecţie la explozie nu
Culoare negru
Cuplu instabil 3,8 Nm
Dimeniunea colțului hexagonal 27 mm
Dimensiune M20
Dimensiune cheie 24
Dimensiune E 27 mm
Dimensiune L1 9 mm
Dimensiunea filetului 20
Dimensiune L2 5 mm
Domeniu de etanșeitate D max. 13 mm
Domeniu de etanșeitate D min. 6 mm
Etanşare multiplă nu
fără halogeni da
Filet M20 x 1,5
ignifug conform VDE 0471/DIN 695 partea 2-1, temperatură de verificare 650 °C
Interval de temperatură aplicabil max. 65 °C
Interval de temperatură aplicabil min. -20 °C
L max. 30,5 mm
L min. 23,5 mm
Lungime filet 10 mm
Material Poliamidă
Pasul filetului 1,5 mm
Pentru zona Ex fără
pentru zone Ex cu gaz fără
pentru zone Ex cu praf fără
Posibilitate de descărcare de tracţiune da
Presetupă secționată nu
Presetupe pentru cabluri plate nu
Protecţie la îndoire nu
Ranforsat cu fibră de sticlă nu
Rezistenţă la şoc nu
Tip de etanşare Inel de etanşare
Tip de filet metric
Tip de protecţie IP68
Variantă drept
Toate tipurile

Toate tipurile

Tip Filet Etanşare multiplă Culoare Nr. art. Cantitate cea mai mică unitate de vânzare
V-TEC VM16 SW M16 x 1,5 nu negru 2022885
50 Bucată
V-TEC VM20 SW M20 x 1,5 nu negru 2022887
50 Bucată
V-TEC VM25 SW M25 x 1,5 nu negru 2022889
25 Bucată
V-TEC VM32 SW M32 x 1,5 nu negru 2022891
20 Bucată
V-TEC VM40 SW M40 x 1,5 nu negru 2022893
10 Bucată
V-TEC VM63 SW M63 x 1,5 nu negru 2022897
5 Bucată
Accesorii

Accesorii pentru montaj

Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
Contrapiuliţă, filet metric, negru Contrapiuliţă, filet metric, negru 116 M20 SW PA 2049082
100 Bucată
