Poduri de cabluri pentru încărcări mari WKLG 160 FT 6000 | 200 | 2 | nu

Poduri de cabluri pentru încărcări mari WKLG 160 FT

Nr. art. 6227120 | EAN 4012196169399

Nr. art. / Tip

Lungime	6000 mm

Lăţimea

grosimea lonjeronului	2 mm

Menținerea în funcțiune	nu

Descrierea produsului

Descrierea produsului

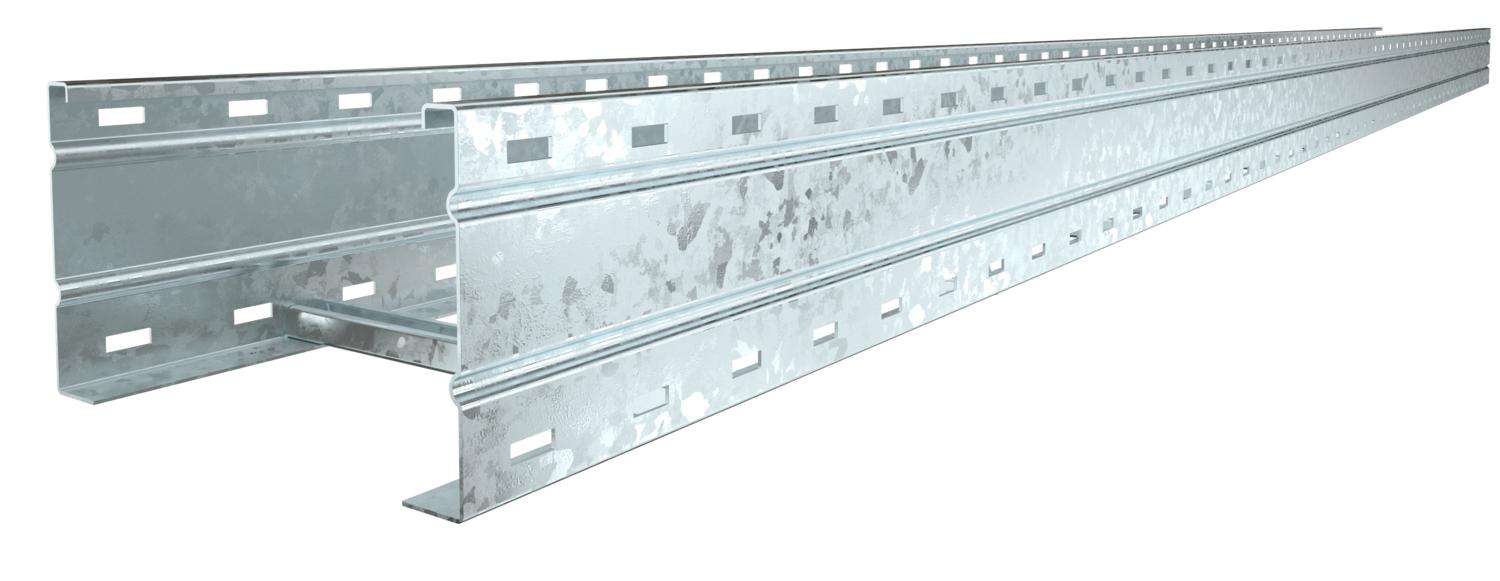

Pod de cabluri pentru încărcări mari cu lonjeron perforat cu înălţimea laturii de 160 mm. Fixarea cablurilor și conductorilor cu clemă de prindere tip 2056.
Atenuare magnetică datorată ecranării fără capac 10 dB, cu capac 15 dB.

Date tehnice

Date tehnice

Amprenta CO₂ (GWP) de la leagăn la poartă	17,0604 kg CO₂e / 1 Metru
Culoare	zinc
Dimensiune	160 x 200
Dimensiune	160x200x6000
Dimensiune L	6000 mm
Dimensiunea fantei traversei	16,50
Dimensiune B	200 mm
Distanţa dintre reazeme 3,0m	2,9 kN/m
Distanţa dintre reazeme 3,5m	2,59 kN/m
Distanţa dintre reazeme 4,0m	2,3 kN/m
Distanţa dintre reazeme 4,5m	2,04 kN/m
Distanţa dintre reazeme 5,0m	1,8 kN/m
Distanţa dintre reazeme 6,0m	1,4 kN/m
Distanţa dintre reazeme 7,0m	1 kN/m

Distanţa dintre reazeme 8,0m	0,7 kN/m
grosimea lonjeronului	2 mm
Înălţime	160 mm
Lăţimea	200 mm
Lungime	6000 mm
Material	Oţel
Menținerea în funcțiune	nu
Oțel inoxidabil, băițuit	nu
Perforaţie laterală	da
Secţiune utilă	28200 mm²
Secţiune utilă	282 cm²
Suprafaţă	= zincat prin imersie
Variantă pentru încărcări mari	da
Variantă traverse	Profil neperforat

Date tehnice

Diagramă încărcare pod de cabluri pentru încărcări mari de tipul WKLG 160

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Toate tipurile

Toate tipurile

Tip	Lungime	Lăţimea	grosimea lonjeronului	Menținerea în funcțiune	Nr. art.	Cantitate	cea mai mică unitate de vânzare
WKLG 1620 FT	6000 mm	200 mm	2 mm	nu	6227120	m	6 m
WKLG 1630 FT	6000 mm	300 mm	2 mm	nu	6227139	m	6 m
WKLG 1640 FT	6000 mm	400 mm	2 mm	nu	6227147	m	6 m
WKLG 1650 FT	6000 mm	500 mm	2 mm	nu	6227155	m	6 m
WKLG 1660 FT	6000 mm	600 mm	2 mm	nu	6227163	m	6 m

Accesorii

Accesorii pentru sistem

Produse	Tip	Nr. art.	Cantitate	cea mai mică unitate de vânzare
Legătură longitudinală FT	WRVL 160 FT	6227716	Bucată	2 Bucată

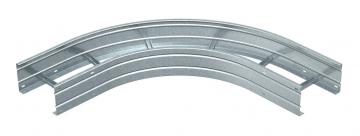

Cot 90° 160 FT	WLB 90 162 FT	6229425	Bucată	1 Bucată
Capac cu zăvoare DD	WDRL 1116 20 DD	6227600	m	3 m
Perete de separaţie 110 DD	TSG 110 DD	6062335	m	3 m
