Poduri de cabluri pentru încărcări mari WKLG 160 FS
Nr. art. 6227058 | EAN 4012196169214
- Descrierea produsului
-

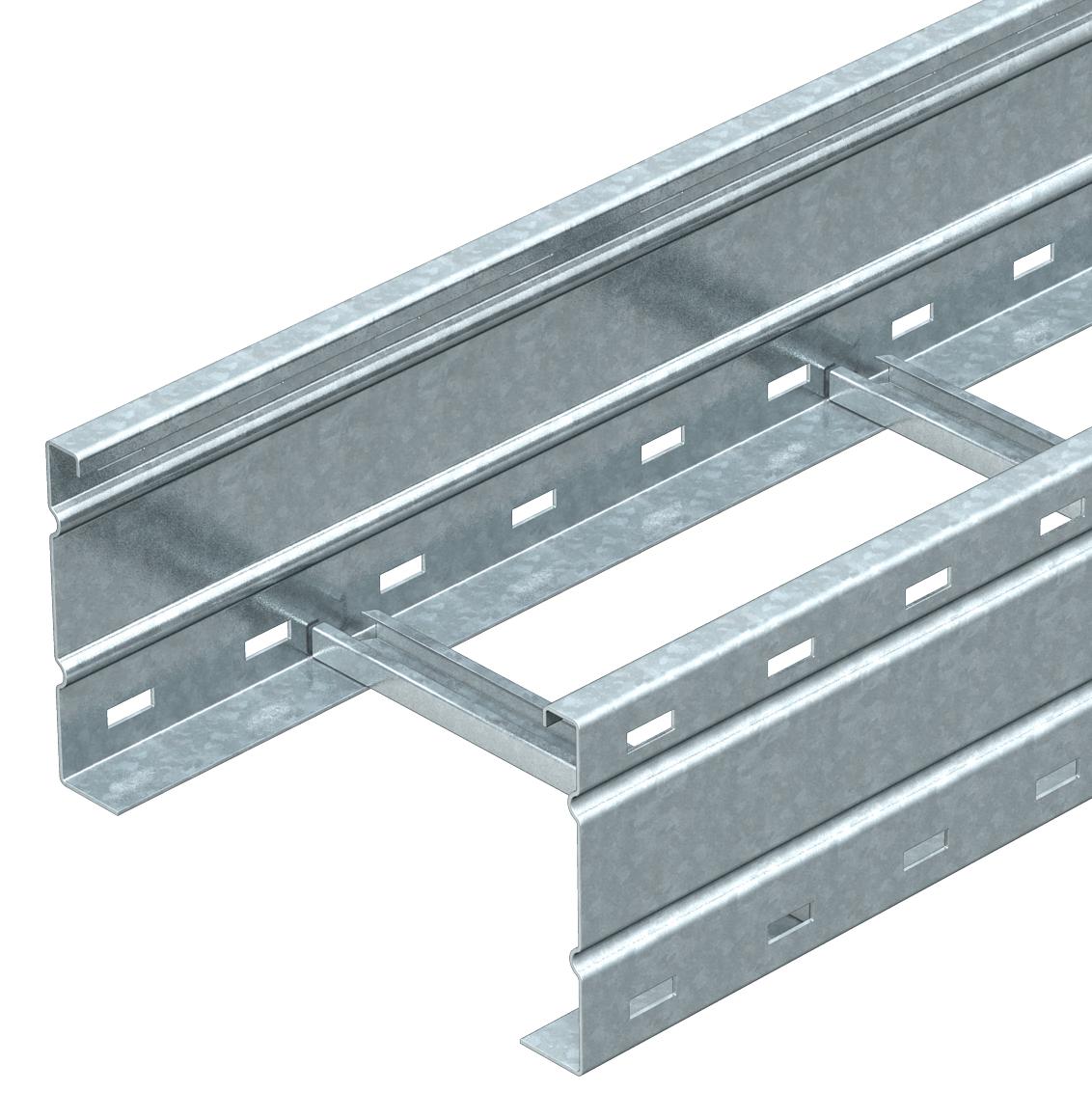

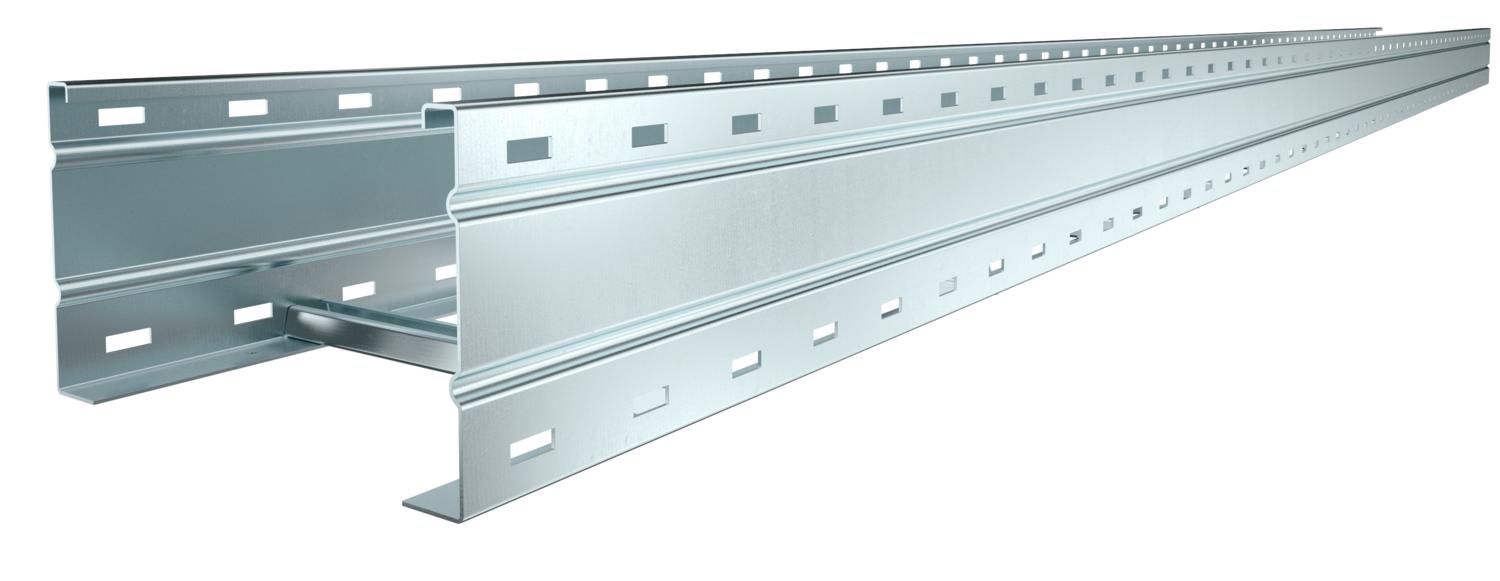

Descrierea produsuluiPod de cabluri pentru încărcări mari cu lonjeron perforat cu înălţimea laturii de 160 mm. Fixarea cablurilor și conductorilor cu clemă de prindere tip 2056.
Atenuare magnetică datorată ecranării fără capac 10 dB, cu capac 15 dB.
-
- Date tehnice
-
Date tehnice

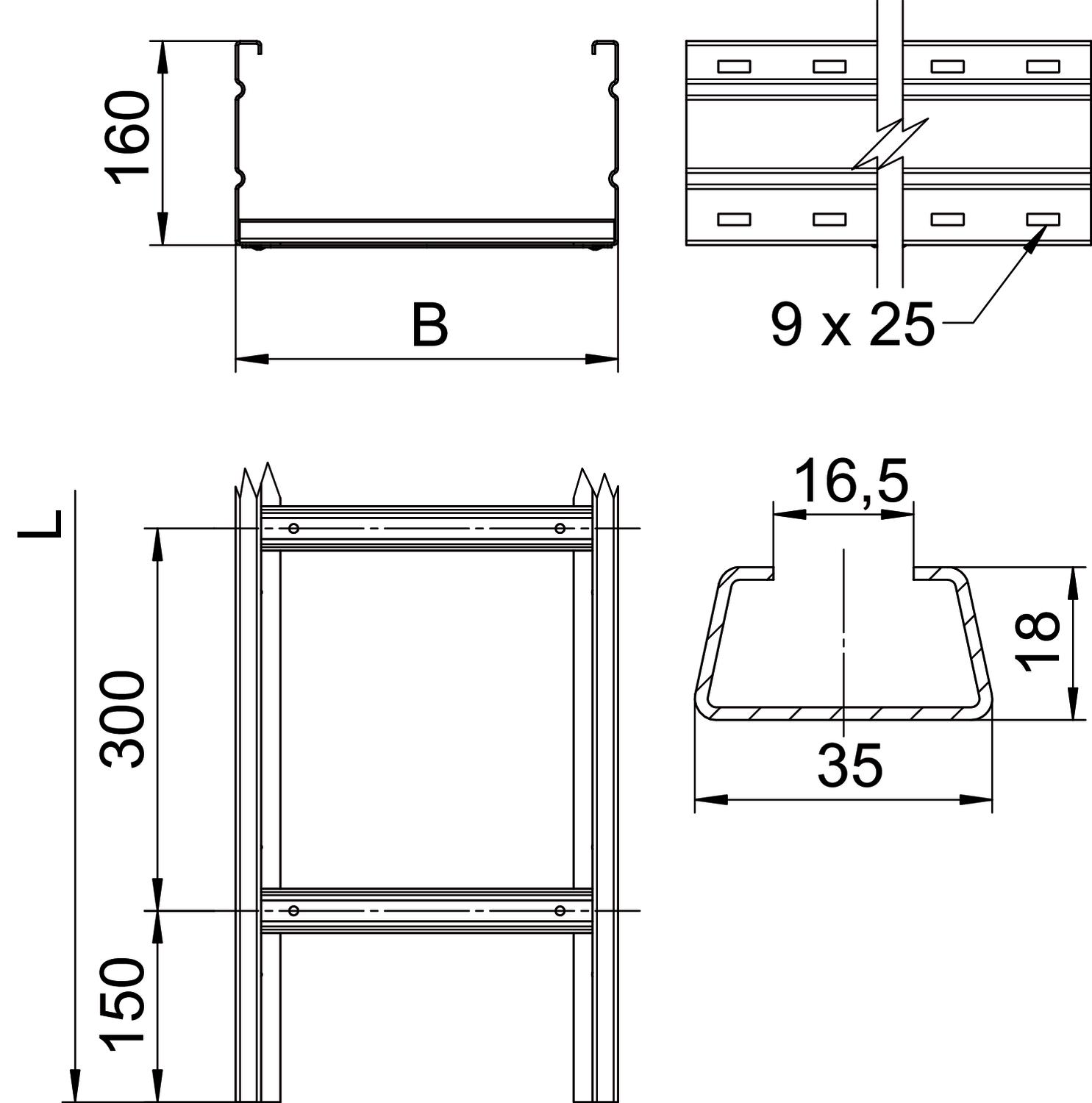

Amprenta CO₂ (GWP) de la leagăn la poartă 19,6713 kg CO₂e / 1 Metru Culoare zinc Dimensiune 160 x 400 Dimensiune 160x400x6000 Dimensiune L 6000 mm Dimensiunea fantei traversei 16,50 Dimensiune B 400 mm Distanţa dintre reazeme 3,0m 3 kN/m Distanţa dintre reazeme 3,5m 2,73 kN/m Distanţa dintre reazeme 4,0m 2,5 kN/m Distanţa dintre reazeme 4,5m 2,24 kN/m Distanţa dintre reazeme 5,0m 2 kN/m Distanţa dintre reazeme 6,0m 1,6 kN/m Distanţa dintre reazeme 7,0m 1,3 kN/m Distanţa dintre reazeme 8,0m 1 kN/m grosimea lonjeronului 2 mm Înălţime 160 mm Lăţimea 400 mm Lungime 6000 mm Material Oţel Menținerea în funcțiune nu Oțel inoxidabil, băițuit nu Perforaţie laterală da Secţiune utilă 57200 mm² Secţiune utilă 572 cm² Suprafaţă zincat în bandă Variantă pentru încărcări mari da Variantă traverse Profil neperforat Date tehnice
Diagramă încărcare pod de cabluri pentru încărcări mari de tipul WKLG 160
-
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
-
Lăţime între reazeme în m
-
Săgeată lonjeron, în mm la kN/m admişi
-
Schema de încărcare la procedeul de efectuare a probelor
-
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
-
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
-
- Toate tipurile
-
Accesorii pentru sistem
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare

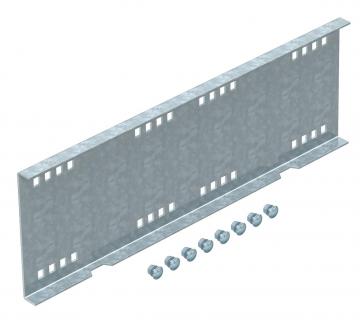

Legătură longitudinală FS
WRVL 160 FS 6227708 2 Bucată
Capac cu zăvoare FS
WDRL 1116 40 FS 6227449 3 m
Perete de separaţie 110 FS
TSG 110 FS 6062122 3 m Accesorii pentru montaj
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
Clemă pentru prinderea peretelui de separaţie A2
KS KL A2 6062284 30 Bucată - Materiale de descărcat
-
