Poduri de cabluri pentru încărcări mari WKLG 110 FT 6000 | 300 | 2 | nu

Poduri de cabluri pentru încărcări mari WKLG 110 FT

Nr. art. 6311063 | EAN 4012196883394

Nr. art. / Tip

Lungime	6000 mm

Lăţimea

grosimea lonjeronului	2 mm

Menținerea în funcțiune	nu

Descrierea produsului

Descrierea produsului

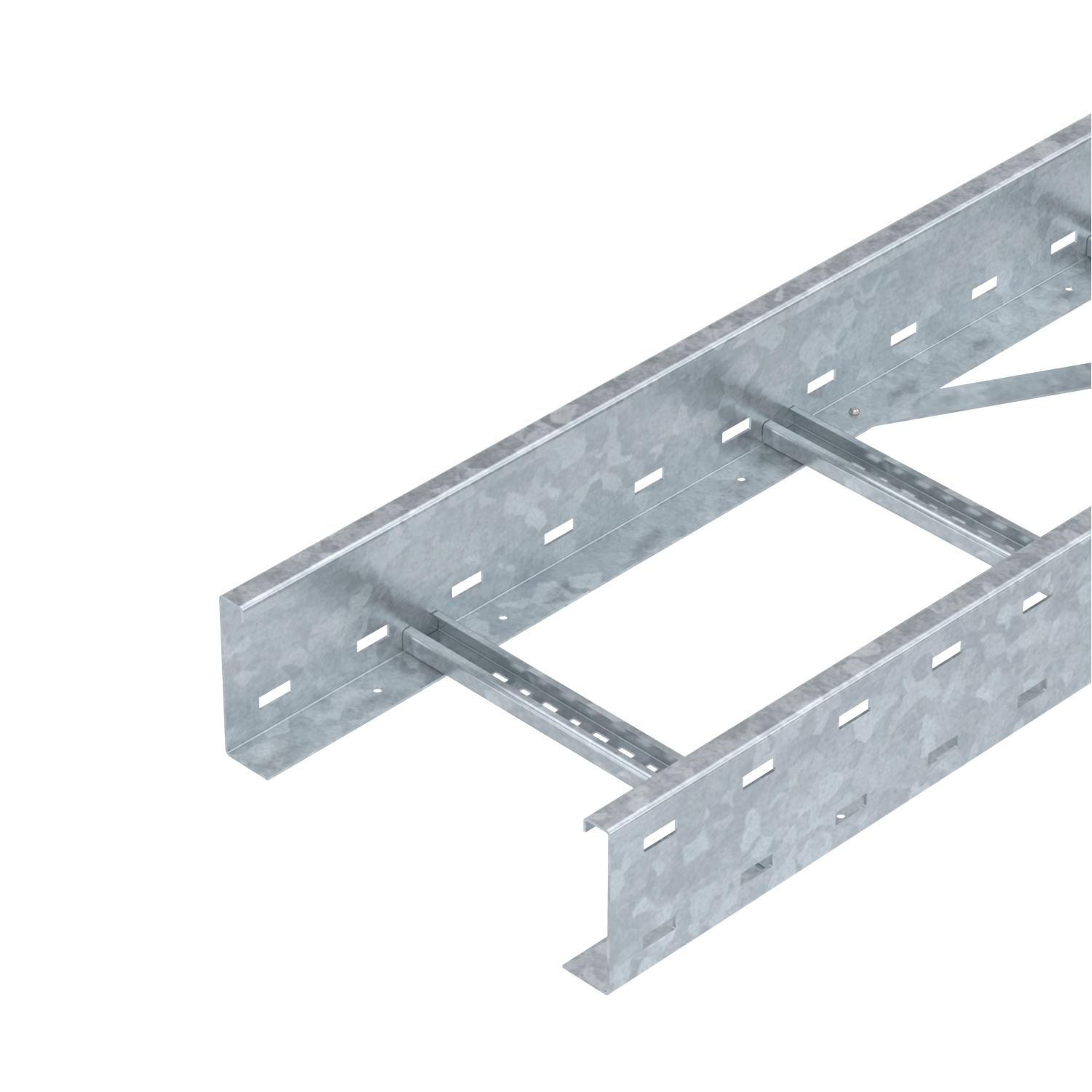

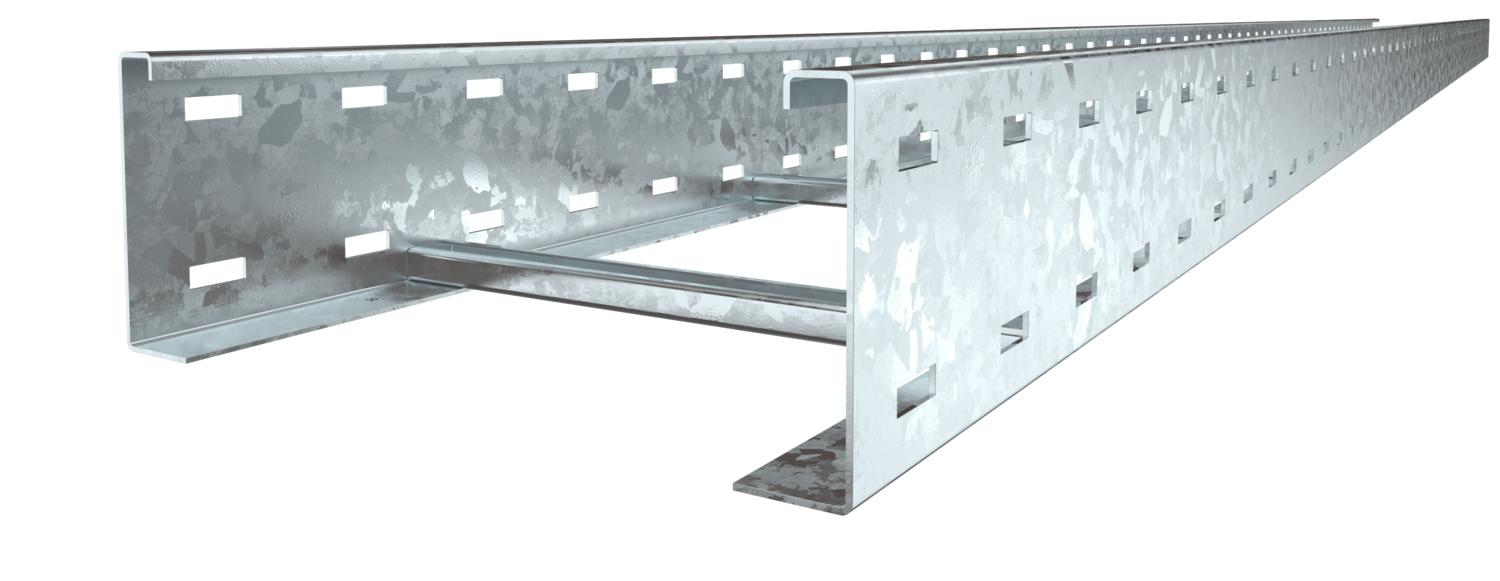

Poduri de cabluri pentru încărcări mari cu perete lateral perforat şi înălţimea laturilor de 110 mm. Fixarea cablurilor și conductorilor cu clemă de prindere tip 2056.

Atenuare magnetică datorată ecranării fără capac 10 dB, cu capac 15 dB.

Date tehnice

Date tehnice

Amprenta CO₂ (GWP) de la leagăn la poartă	13,4651 kg CO₂e / 1 Metru
Culoare	zinc

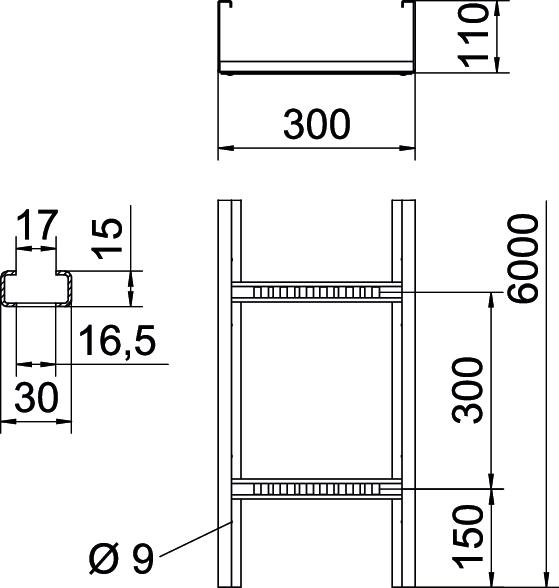

Dimensiune	110 x 300
Dimensiune	110x300x6000
Dimensiune L	6000 mm
Dimensiunea fantei traversei	17,00
Dimensiune B	300 mm
Distanţa dintre reazeme 3,0m	2,5 kN/m
Distanţa dintre reazeme 3,5m	1,98 kN/m
Distanţa dintre reazeme 4,0m	1,6 kN/m
Distanţa dintre reazeme 4,5m	1,31 kN/m
Distanţa dintre reazeme 5,0m	1,1 kN/m
Distanţa dintre reazeme 6,0m	0,8 kN/m
Distanţa dintre reazeme 7,0m	0,4 kN/m

Execuţie lonjeron lateral	Profil (deschis)
grosimea lonjeronului	2 mm
Înălţime	110 mm
Lăţimea	300 mm
Lungime	6000 mm
Material	Oţel
Menținerea în funcțiune	nu
Oțel inoxidabil, băițuit	nu
Perforaţie laterală	da
Secţiune utilă	281 cm²
Secţiune utilă	28100 mm²
Suprafaţă	= zincat prin imersie
Variantă pentru încărcări mari	da
Variantă traverse	Profil perforat

Date tehnice

Diagramă de încărcare a jgheabului de cabluri pentru încărcări mari tip WKLG 110

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Toate tipurile

Toate tipurile

Tip	Lungime	Lăţimea	grosimea lonjeronului	Menținerea în funcțiune	Nr. art.	Cantitate	cea mai mică unitate de vânzare
WKLG 1120 FT	6000 mm	200 mm	2 mm	nu	6311059	m	6 m
WKLG 1130 FT	6000 mm	300 mm	2 mm	nu	6311063	m	6 m
WKLG 1140 FT	6000 mm	400 mm	2 mm	nu	6311067	m	6 m
WKLG 1150 FT	6000 mm	500 mm	2 mm	nu	6311071	m	6 m
WKLG 1160 FT	6000 mm	600 mm	2 mm	nu	6311075	m	6 m

Accesorii

Accesorii pentru sistem

Produse	Tip	Nr. art.	Cantitate	cea mai mică unitate de vânzare
Legătură longitudinală FT	WRVL 110 FT	6091180	Bucată	2 Bucată
Cot 90° 110 FT	WLB 90 113 FT	6312446	Bucată	1 Bucată
Capac cu zăvoare DD	WDRL 1116 30 DD	6227604	m	3 m
Perete de separaţie 85 DD	TSG 85 DD	6062331	m	3 m
