Poduri de cabluri pentru încărcări mari WKLG 110 FS 6000 | 400 | 2 | nu

Poduri de cabluri pentru încărcări mari WKLG 110 FS

Nr. art. 6311016 | EAN 4012196883158

Nr. art. / Tip

Lungime	6000 mm

Lăţimea

grosimea lonjeronului	2 mm

Menținerea în funcțiune	nu

Descrierea produsului

Descrierea produsului

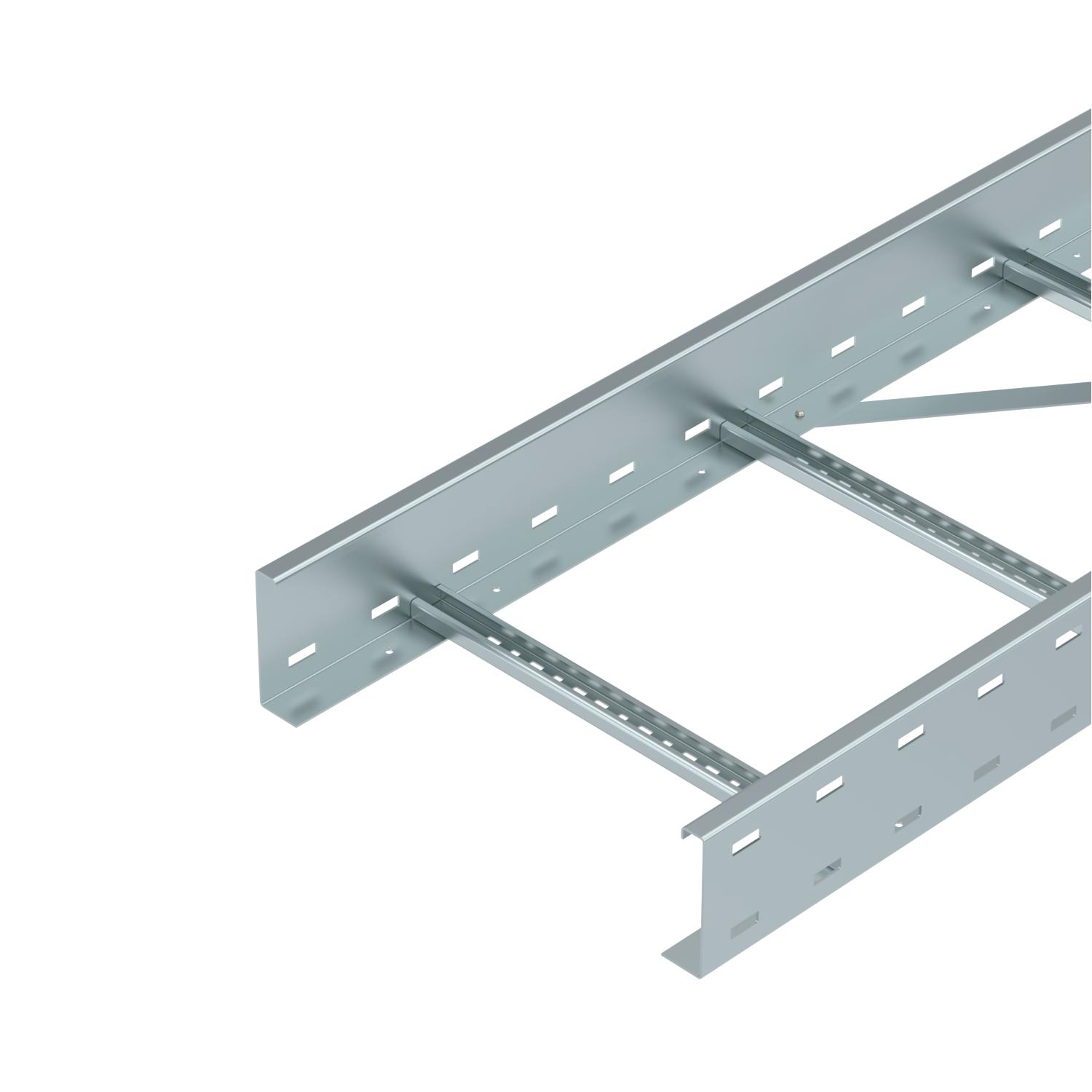

Poduri de cabluri pentru încărcări mari cu perete lateral perforat şi înălţimea laturilor de 110 mm. Fixarea cablurilor și conductorilor cu clemă de prindere tip 2056.
Atenuare magnetică datorată ecranării fără capac 10 dB, cu capac 15 dB.

Date tehnice

Date tehnice

Amprenta CO₂ (GWP) de la leagăn la poartă	15,158 kg CO₂e / 1 Metru
Culoare	zinc

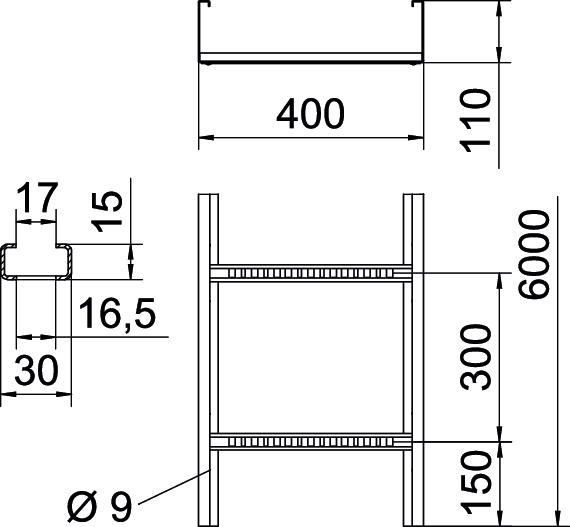

Dimensiune	110 x 400
Dimensiune	110x400x6000
Dimensiune L	6000 mm
Dimensiunea fantei traversei	17,00
Dimensiune B	400 mm
Distanţa dintre reazeme 3,0m	2,9 kN/m
Distanţa dintre reazeme 3,5m	2,48 kN/m
Distanţa dintre reazeme 4,0m	2,1 kN/m
Distanţa dintre reazeme 4,5m	1,78 kN/m
Distanţa dintre reazeme 5,0m	1,5 kN/m
Distanţa dintre reazeme 6,0m	1 kN/m
Distanţa dintre reazeme 7,0m	0,7 kN/m

Execuţie lonjeron lateral	Profil (deschis)
grosimea lonjeronului	2 mm
Înălţime	110 mm
Lăţimea	400 mm
Lungime	6000 mm
Material	Oţel
Menținerea în funcțiune	nu
Oțel inoxidabil, băițuit	nu
Perforaţie laterală	da
Secţiune utilă	376 cm²
Secţiune utilă	37600 mm²
Suprafaţă	zincat în bandă
Variantă pentru încărcări mari	da
Variantă traverse	Profil perforat

Date tehnice

Diagramă de încărcare a jgheabului de cabluri pentru încărcări mari tip WKLG 110

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Toate tipurile

Toate tipurile

Tip	Lungime	Lăţimea	grosimea lonjeronului	Menținerea în funcțiune	Nr. art.	Cantitate	cea mai mică unitate de vânzare
WKLG 1120 FS	6000 mm	200 mm	2 mm	nu	6311008	m	6 m
WKLG 1130 FS	6000 mm	300 mm	2 mm	nu	6311012	m	6 m
WKLG 1140 FS	6000 mm	400 mm	2 mm	nu	6311016	m	6 m
WKLG 1150 FS	6000 mm	500 mm	2 mm	nu	6311020	m	6 m
WKLG 1160 FS	6000 mm	600 mm	2 mm	nu	6311024	m	6 m

Accesorii

Accesorii pentru sistem

Produse	Tip	Nr. art.	Cantitate	cea mai mică unitate de vânzare
Legătură longitudinală FS	WRVL 110 FS	6091164	Bucată	2 Bucată
Capac cu zăvoare FS	WDRL 1116 40 FS	6227449	m	3 m
Perete de separaţie 85 FS	TSG 85 FS	6062114	m	3 m
