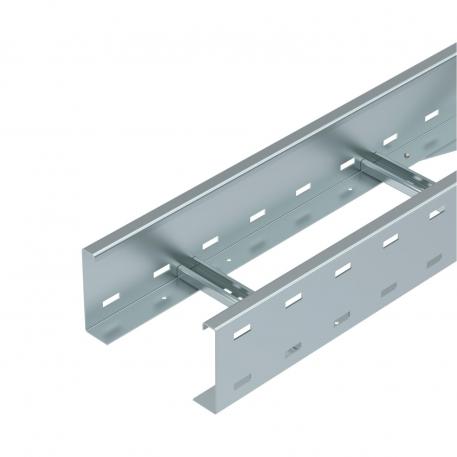

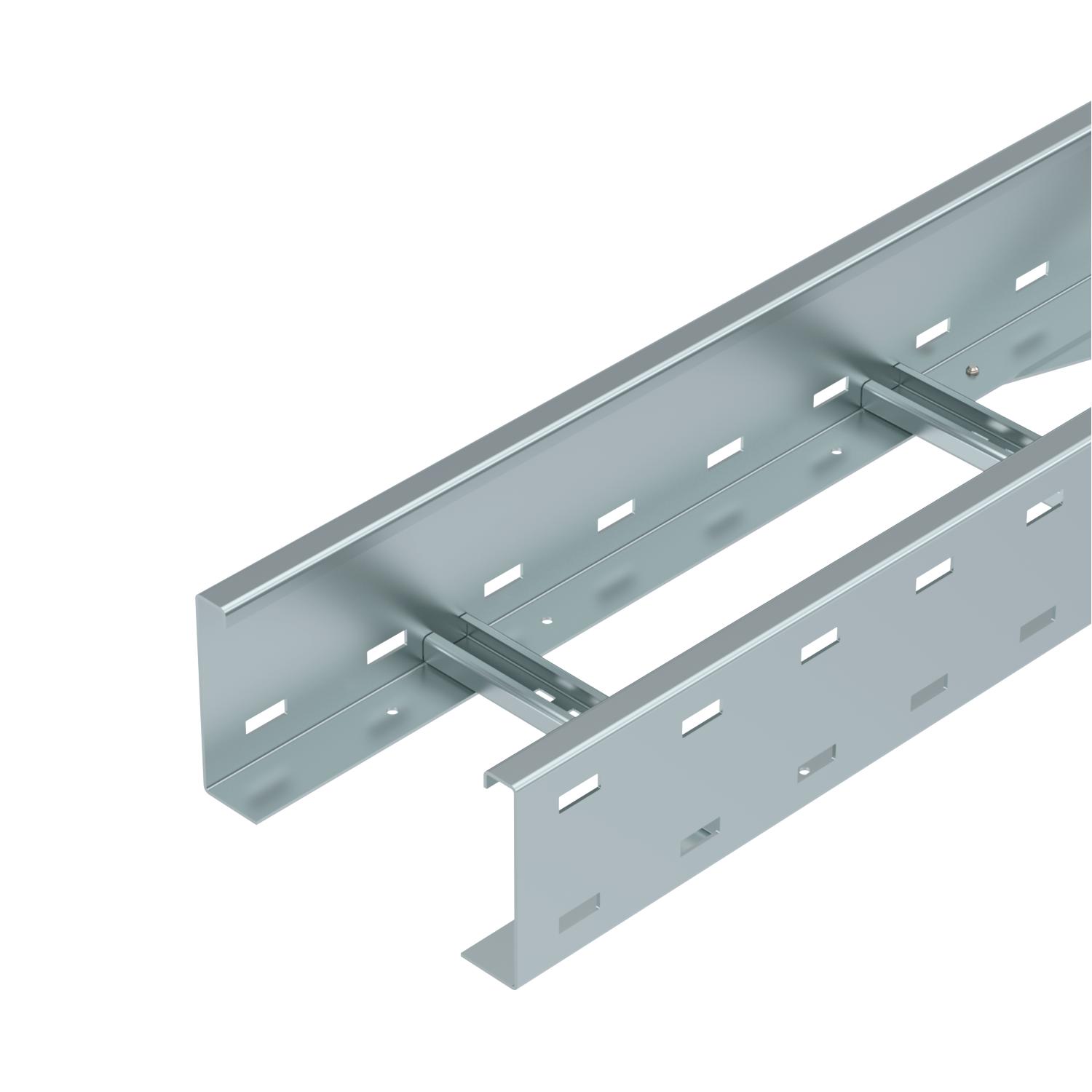

Poduri de cabluri pentru încărcări mari WKLG 110 FS
Nr. art. 6311008 | EAN 4012196883035
- Descrierea produsului
-
Descrierea produsuluiPoduri de cabluri pentru încărcări mari cu perete lateral perforat şi înălţimea laturilor de 110 mm. Fixarea cablurilor și conductorilor cu clemă de prindere tip 2056.
Atenuare magnetică datorată ecranării fără capac 10 dB, cu capac 15 dB.
-
- Date tehnice
-
Date tehnice

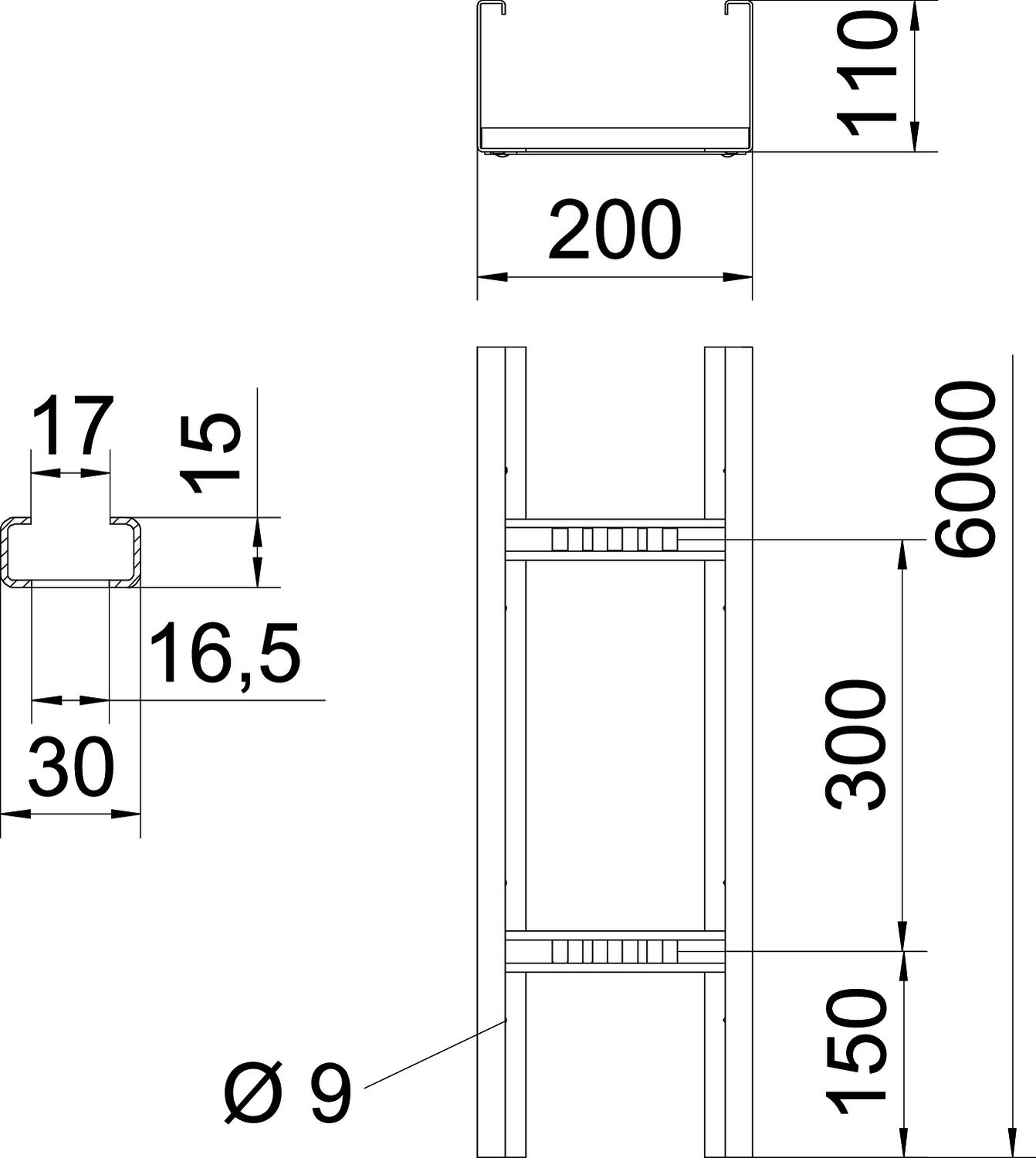

Amprenta CO₂ (GWP) de la leagăn la poartă 13,9168 kg CO₂e / 1 Metru Culoare zinc Dimensiune 110x200x6000 Dimensiune 110 x 200 Dimensiune L 6000 mm Dimensiunea fantei traversei 17,00 Dimensiune B 200 mm Distanţa dintre reazeme 3,0m 2,5 kN/m Distanţa dintre reazeme 3,5m 1,98 kN/m Distanţa dintre reazeme 4,0m 1,6 kN/m Distanţa dintre reazeme 4,5m 1,31 kN/m Distanţa dintre reazeme 5,0m 1,1 kN/m Distanţa dintre reazeme 6,0m 0,8 kN/m Distanţa dintre reazeme 7,0m 0,4 kN/m Execuţie lonjeron lateral Profil (deschis) grosimea lonjeronului 2 mm Înălţime 110 mm Lăţimea 200 mm Lungime 6000 mm Material Oţel Menținerea în funcțiune nu Oțel inoxidabil, băițuit nu Perforaţie laterală da Secţiune utilă 18600 mm² Secţiune utilă 186 cm² Suprafaţă zincat în bandă Variantă pentru încărcări mari da Variantă traverse Profil perforat Date tehnice

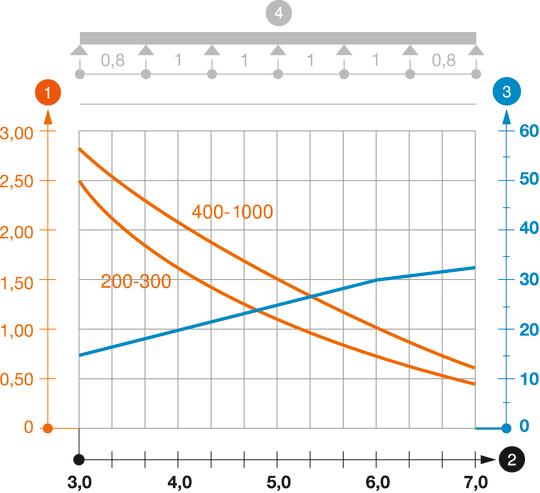

Diagramă de încărcare a jgheabului de cabluri pentru încărcări mari tip WKLG 110
-
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
-
Lăţime între reazeme în m
-
Săgeată lonjeron, în mm la kN/m admişi
-
Schema de încărcare la procedeul de efectuare a probelor
-
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
-
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
-
- Toate tipurile
-
Toate tipurile
-
Accesorii pentru sistem
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
Legătură longitudinală FS
WRVL 110 FS 6091164 2 Bucată
Perete de separaţie 85 FS
TSG 85 FS 6062114 3 m Accesorii pentru montaj
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
Clemă pentru prinderea peretelui de separaţie A2
KS KL A2 6062284 30 Bucată - Materiale de descărcat
-
Specificații WKLG 1120 FS / 6311008 , 0.35MB , pdfDeclarație de conformitate UE WKLG 1120 FS / 6311008 , 0.13MB , pdfDeclarație de mediu pentru produs (EPD) WKLG 1120 FS / 6311008 , 1.48MB , pdfDeclarație de Conformitate pentru UK WKLG 1120 FS / 6311008 , 0.09MB , pdfREACH Declarație de conformitate WKLG 1120 FS / 6311008 , 0.12MB , pdfRoHS Declarație de conformitate WKLG 1120 FS / 6311008 , 0.13MB , pdfAutorizație de utilizare Certificat de conformitate UL WKLG 110 160 WKSG 110 160 , 0.26MB , pdfInstrucțiuni de montaj Wide span cable ladders , 11.33MB , pdfInstrucțiuni de montaj General information on the mounting , 2.65MB , pdf
