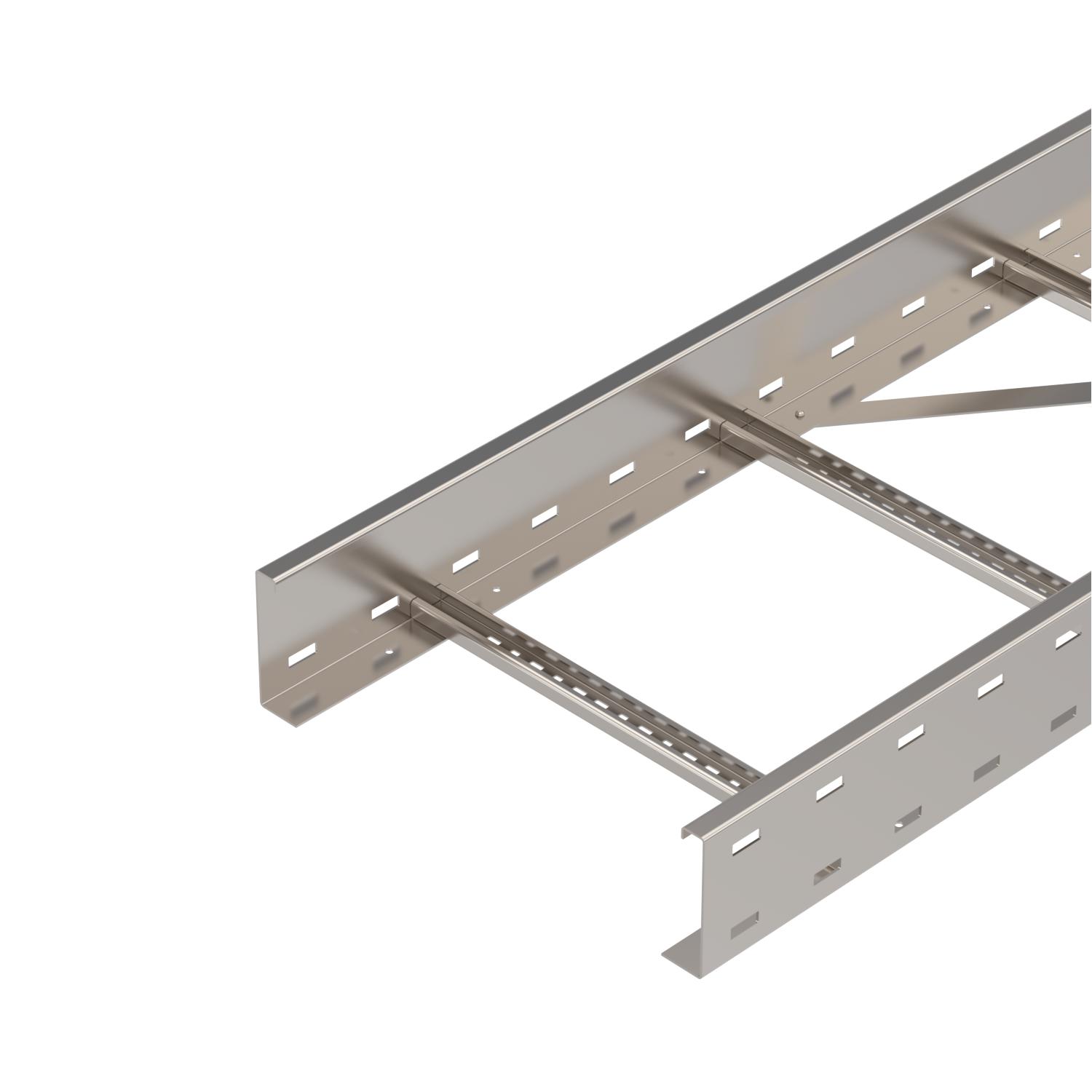

Poduri de cabluri pentru încărcări mari WKLG 110
Nr. art. 6311210 | EAN 4012195037309
- Descrierea produsului
-
Descrierea produsuluiPoduri de cabluri pentru încărcări mari cu perete lateral perforat şi înălţimea laturilor de 110 mm. Fixarea cablurilor și conductorilor cu clemă de prindere tip 2056.
Atenuare magnetică datorată ecranării fără capac 10 dB, cu capac 15 dB.
-
- Date tehnice
-
Date tehnice

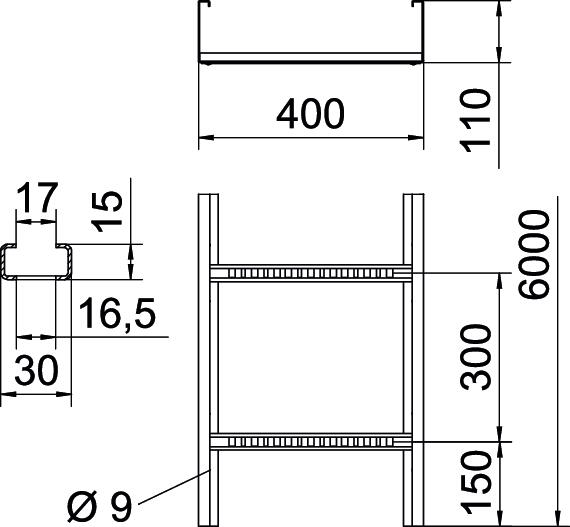

Amprenta CO₂ (GWP) de la leagăn la poartă 31,6105 kg CO₂e / 1 Metru Culoare oţel inoxidabil Dimensiune 110x400x6000 Dimensiune 110x400 Dimensiune L 6000 mm Dimensiunea fantei traversei 17,00 Dimensiune B 400 mm Distanţa dintre reazeme 3,0m 2,3 kN/m Distanţa dintre reazeme 3,5m 2,25 kN/m Distanţa dintre reazeme 4,0m 2,1 kN/m Distanţa dintre reazeme 4,5m 1,83 kN/m Distanţa dintre reazeme 5,0m 1,5 kN/m Distanţa dintre reazeme 6,0m 1 kN/m Distanţa dintre reazeme 7,0m 0,7 kN/m Execuţie lonjeron lateral Profil (deschis) grosimea lonjeronului 2 mm Înălţime 110 mm Lăţimea 400 mm Lungime 6000 mm Material Oţel superior, inoxidabil 1.4307 Menținerea în funcțiune nu Oțel inoxidabil, băițuit nu Perforaţie laterală da Secţiune utilă 37600 mm² Secţiune utilă 376 cm² Suprafaţă luminos, reprelucrat Variantă pentru încărcări mari da Variantă traverse Profil perforat Date tehnice
Diagramă de încărcare a jgheabului de cabluri pentru încărcări mari tip WKLG 110
-
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
-
Lăţime între reazeme în m
-
Săgeată lonjeron, în mm la kN/m admişi
-
Schema de încărcare la procedeul de efectuare a probelor
-
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
-
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
-
- Toate tipurile
-
Accesorii pentru montaj
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
Clemă pentru prinderea peretelui de separaţie A2
KS KL A2 6062284 30 Bucată - Materiale de descărcat
-
Specificații WKLG 1140 A2 / 6311210 , 0.50MB , pdfDeclarație de conformitate UE WKLG 1140 A2 / 6311210 , 0.10MB , pdfDeclarație de mediu pentru produs (EPD) WKLG 1140 A2 / 6311210 , 1.48MB , pdfDeclarație de Conformitate pentru UK WKLG 1140 A2 / 6311210 , 0.09MB , pdfREACH Declarație de conformitate WKLG 1140 A2 / 6311210 , 0.12MB , pdfRoHS Declarație de conformitate WKLG 1140 A2 / 6311210 , 0.12MB , pdfInstrucțiuni de montaj Wide span cable ladders , 11.33MB , pdfInstrucțiuni de montaj General information on the mounting , 2.65MB , pdf
