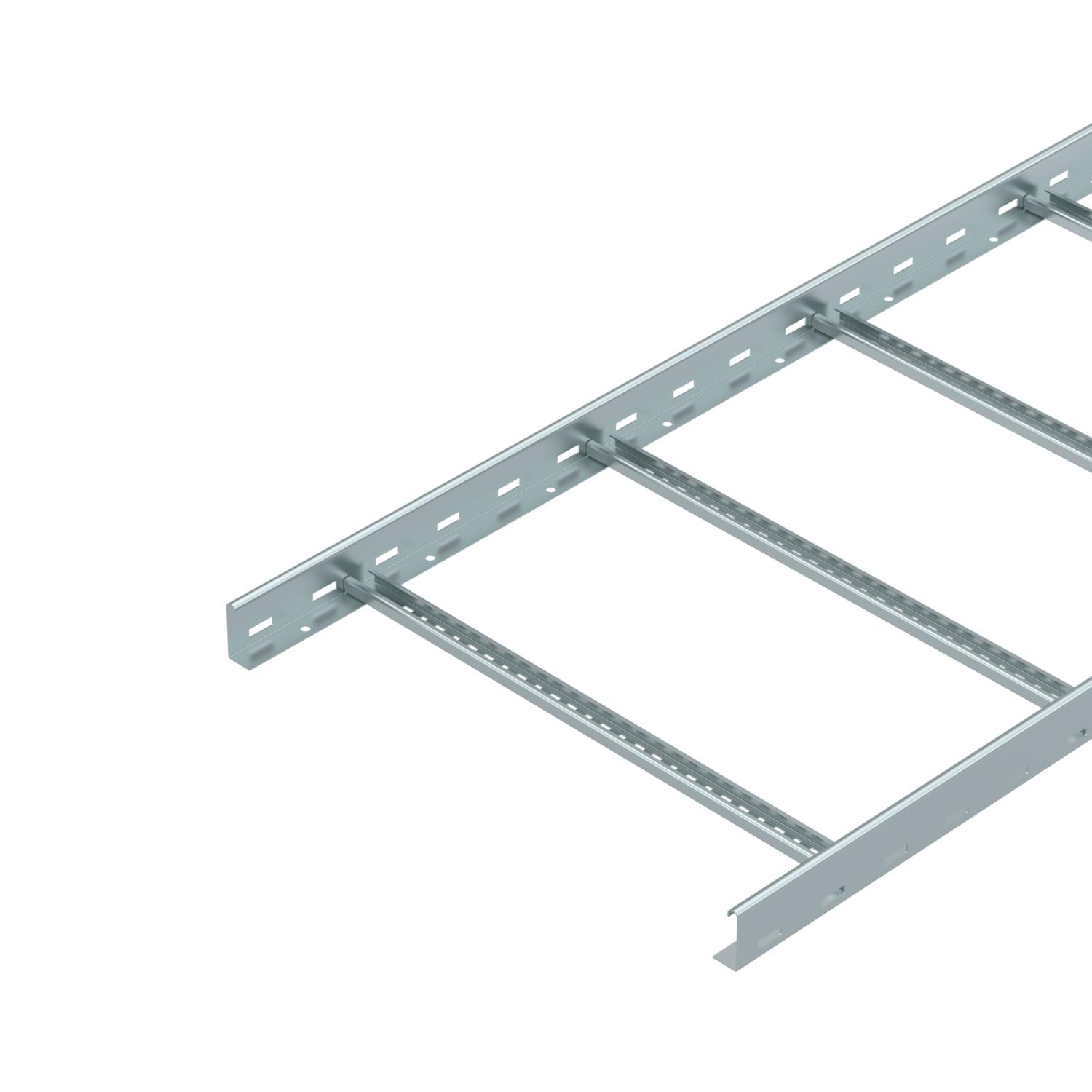

Pod vertical de cabluri, LG 60, 3 m VS FS
Nr. art. 6208550 | EAN 4012195064084
- Descrierea produsului
-
Descrierea produsuluiPod de cabluri cu lonjeron perforat cu înălţimea laturii de 60 mm cu traverse profil C nituite, deschis sus (execuţie VS).
Atenuare magnetică datorată ecranării fără capac 10 dB, cu capac 15 dB.
Lățimi suplimentare sunt disponibile la cerere.
-
- Date tehnice
-
Date tehnice
Amprenta CO₂ (GWP) de la leagăn la poartă 8,804 kg CO₂e / 1 Metru Culoare zinc Dimensiune 60x600x3000 Dimensiune 60x600x3000 Dimensiunea fantei traversei 16,50 Dimensiune B 600 mm Distanţa dintre reazeme 1,5m 3,1 kN/m Distanţa dintre reazeme 2,0m 2,25 kN/m Distanţa dintre reazeme 2,5m 1,5 kN/m Distanţa dintre reazeme 3,0m 1,1 kN/m Distanţa dintre reazeme 3,5m 0,75 kN/m Distanţa dintre reazeme 4,0m 0,45 kN/m Distanţa dintre traverse 300 mm Execuţie lonjeron lateral profil plat Fixare traversă nituită înfundată grosimea lonjeronului 1,5 mm Înălţime 60 mm Lăţimea 600 mm Lungime 3000 ft Lungime 3000 mm Material Oţel Menținerea în funcțiune nu Oțel inoxidabil, băițuit nu Perforaţie laterală da Secţiune utilă 298 cm² Secţiune utilă 29800 mm² Suprafaţă zincat în bandă Variantă pentru încărcări mari nu Variantă traverse Profil perforat Date tehnice
Diagramă de încărcare pod de cabluri tip LG 60 VS
-
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
-
Lăţime între reazeme în m
-
Săgeată lonjeron, în mm la kN/m admişi
-
Schema de încărcare la procedeul de efectuare a probelor
-
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
-
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
-
- Toate tipurile
-
Toate tipurile
-
Accesorii pentru sistem
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
Capac cu zăvoare FS
DRL 600 FS 6052606 3 m Accesorii pentru montaj
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
Perete de separaţie 45 FS
TSG 45 FS 6062033 3 m
Clemă pentru prinderea peretelui de separaţie A2
KS KL A2 6062284 30 Bucată
Legătură longitudinală FS
LVG 60 FS 6208840 10 Bucată
Capac de protecţie 60
SKH 60 OR 6222537 40 Pereche - Materiale de descărcat
-
