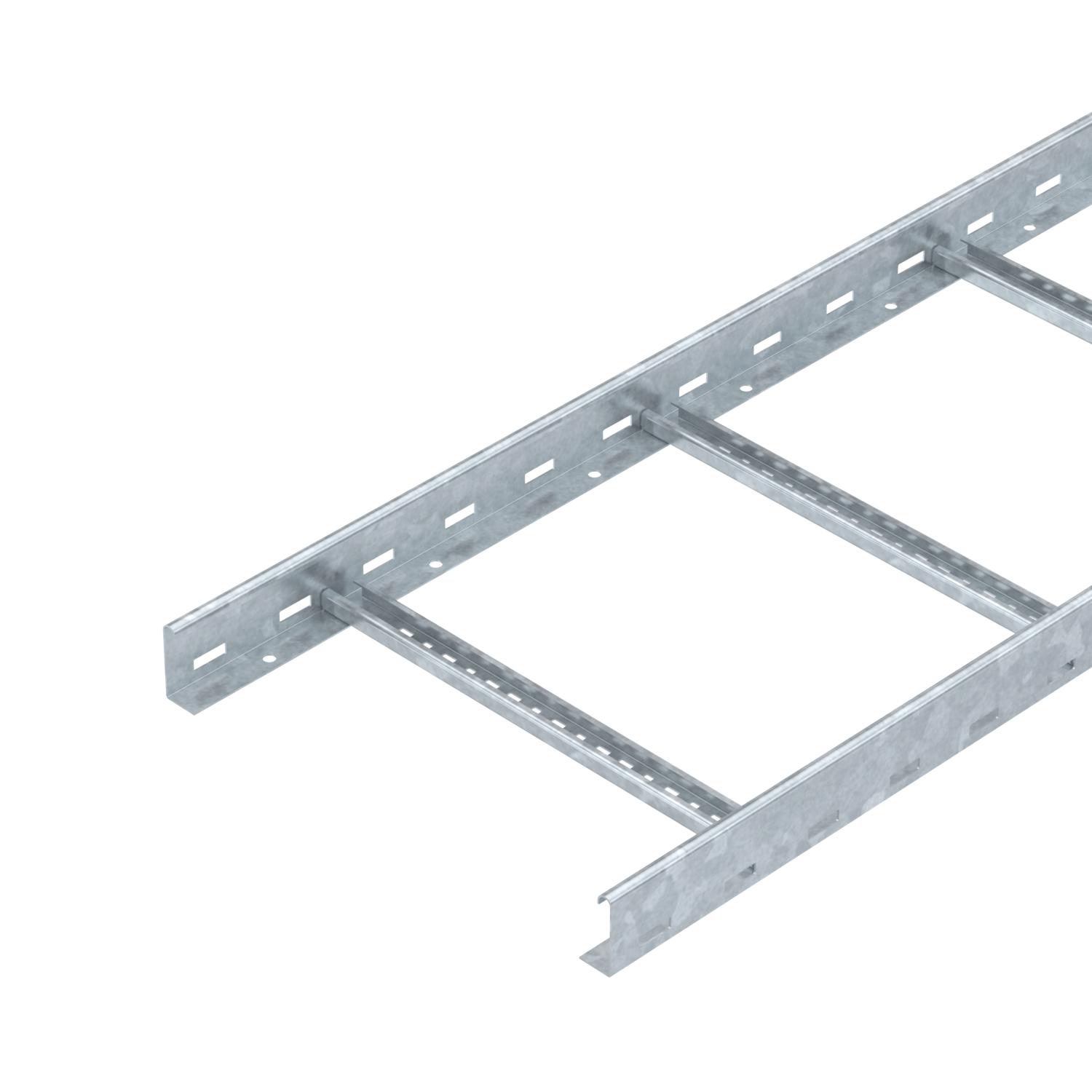

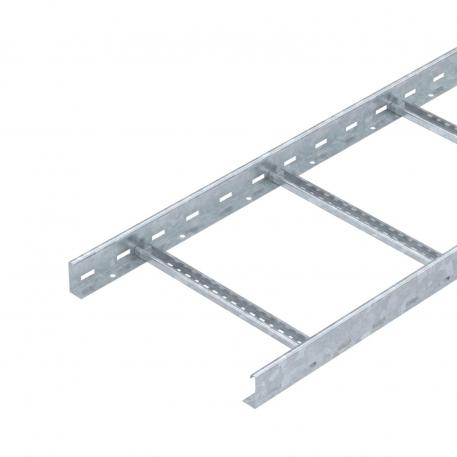

Pod de cabluri LG 60, 6 m VS FT 6000 | 400 | 1,5 | da | Oţel | = zincat prin imersie

Pod de cabluri LG 60, 6 m VS FT

Nr. art. 6208656 | EAN 4012195064367

Nr. art. / Tip

Lungime	6000 mm

Lăţimea

grosimea lonjeronului	1,5 mm

Menținerea în funcțiune

Material	Oţel

Suprafaţă	= zincat prin imersie

Descrierea produsului

Descrierea produsului

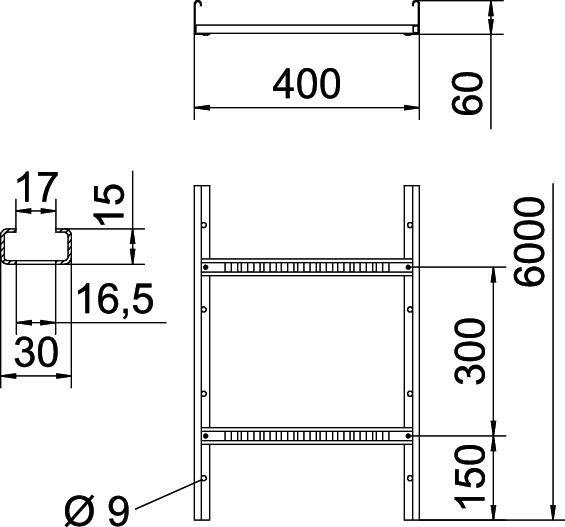

Pod de cabluri cu lonjeron perforat cu înălţimea laturii de 60 mm cu traverse profil C nituite, deschis sus (execuţie VS).
Atenuare magnetică datorată ecranării fără capac 10 dB, cu capac 15 dB.

Date tehnice

Date tehnice

Amprenta CO₂ (GWP) de la leagăn la poartă	7,557 kg CO₂e / 1 Metru
Culoare	zinc
Dimensiune	60x400x6000
Dimensiune	60x400x6000
Dimensiunea fantei traversei	16,50
Dimensiune B	400 mm
Distanţa dintre reazeme 1,5m	3,1 kN/m
Distanţa dintre reazeme 2,0m	2,25 kN/m
Distanţa dintre reazeme 2,5m	1,5 kN/m
Distanţa dintre reazeme 3,0m	1,1 kN/m
Distanţa dintre reazeme 3,5m	0,75 kN/m
Distanţa dintre reazeme 4,0m	0,45 kN/m
Distanţa dintre traverse	300 mm
Execuţie lonjeron lateral	profil plat
Fixare traversă	nituită înfundată

grosimea lonjeronului	1,5 mm
Înălţime	60 mm
Lăţimea	400 mm
Lungime	6000 mm
Lungime	6000 ft
Material	Oţel
Menținerea în funcțiune	da
Oțel inoxidabil, băițuit	nu
Perforaţie laterală	da
Protecţie contra incendiului	Menținere în funcțiune construcție portantă conform standardului
Secţiune utilă	19800 mm²
Secţiune utilă	198 cm²
Suprafaţă	= zincat prin imersie
Variantă pentru încărcări mari	nu
Variantă traverse	Profil perforat

Date tehnice

Diagramă de încărcare pod de cabluri tip LG 60 VS

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Toate tipurile

Toate tipurile

Tip	Lungime	Lăţimea	grosimea lonjeronului	Menținerea în funcțiune	Material	Suprafaţă	Nr. art.	Cantitate	cea mai mică unitate de vânzare
LG 620 VS 6 FT	6000 mm	200 mm	1,5 mm	da	Oţel	= zincat prin imersie	6208650	m	6 m
LG 630 VS 6 FT	6000 mm	300 mm	1,5 mm	da	Oţel	= zincat prin imersie	6208653	m	6 m
LG 640 VS 6 FT	6000 mm	400 mm	1,5 mm	da	Oţel	= zincat prin imersie	6208656	m	6 m
LG 650 VS 6 FT	6000 mm	500 mm	1,5 mm	nu	Oţel	= zincat prin imersie	6208659	m	6 m
LG 660 VS 6 FT	6000 mm	600 mm	1,5 mm	nu	Oţel	= zincat prin imersie	6208661	m	6 m

Accesorii

Accesorii pentru sistem

Produse	Tip	Nr. art.	Cantitate	cea mai mică unitate de vânzare
Capac cu zăvoare FT	DRL 400 FT	6051413	m	3 m

Accesorii pentru montaj

Produse	Tip	Nr. art.	Cantitate	cea mai mică unitate de vânzare
Clemă pentru prinderea peretelui de separaţie A2	KS KL A2	6062284	Bucată	30 Bucată
Perete de separaţie 45 DD	TSG 45 DD	6062321	m	3 m
Legătură longitudinală FT	LVG 60 FT	6208843	Bucată	10 Bucată
Placă de ieşire FT	LAB 40 FT	6220452	Bucată	1 Bucată
Capac de protecţie 60	SKH 60 OR	6222537	Pereche	40 Pereche

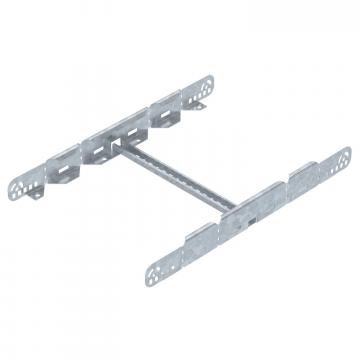

Conector multifunctional FT	LMFV 640 FT	6225734	Bucată	1 Bucată
