Pod de cabluri LG 60, 6 m VS FT
Nr. art. 6208653 | EAN 4012195064350
- Descrierea produsului
-

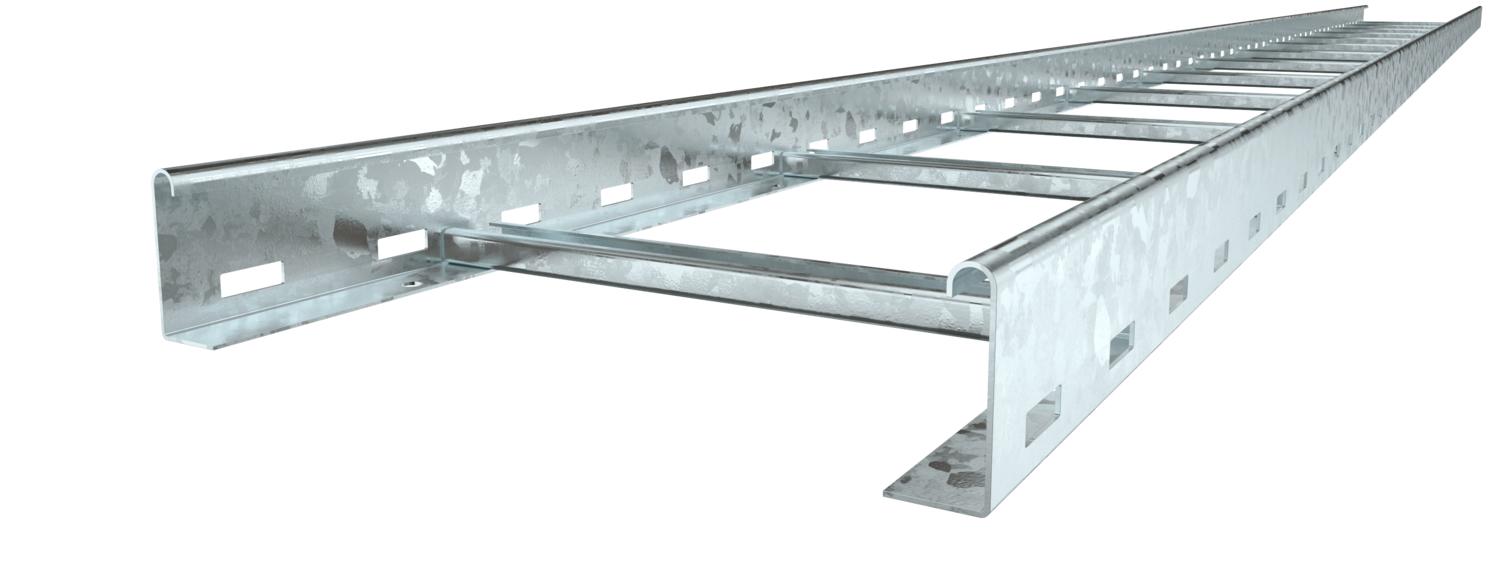

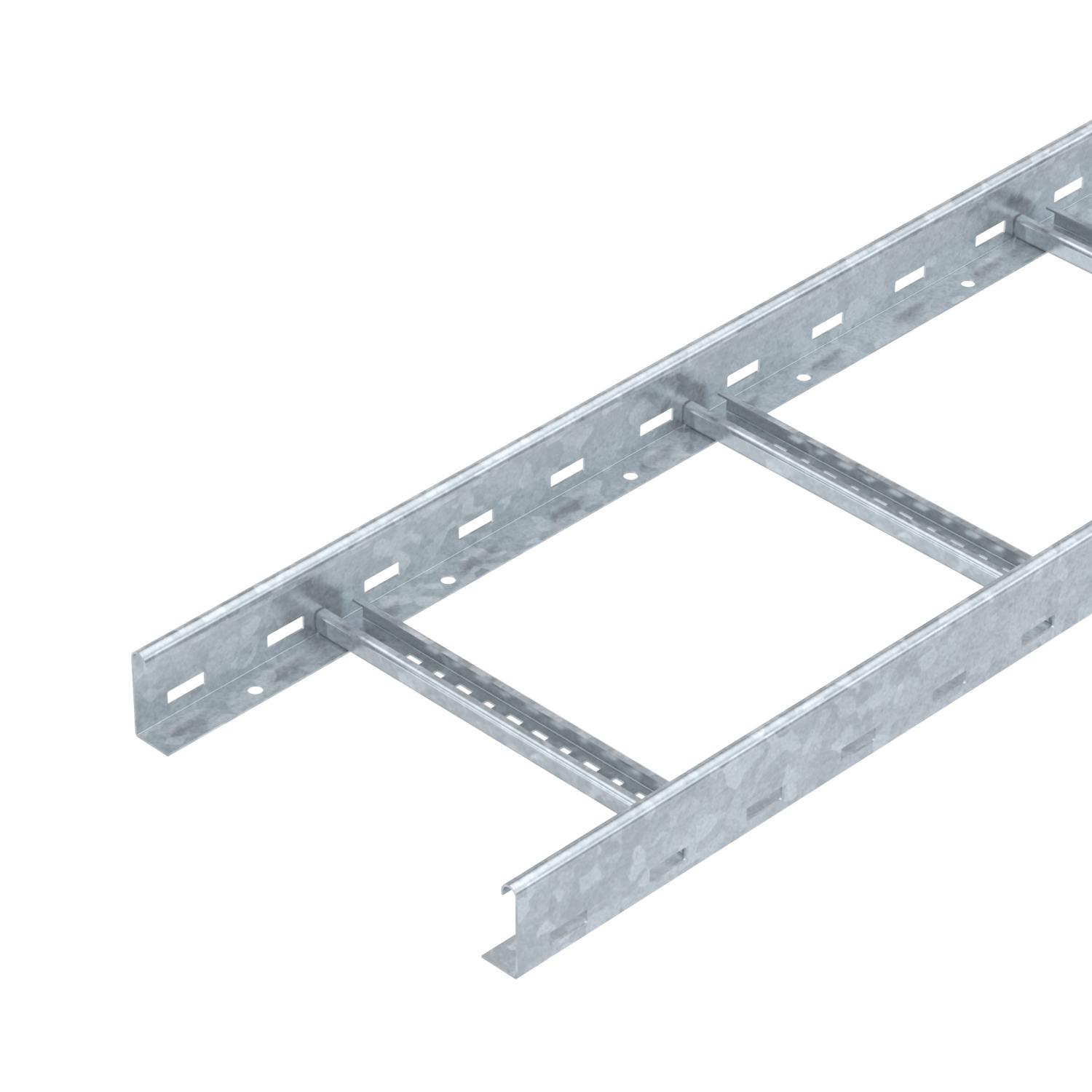

Descrierea produsuluiPod de cabluri cu lonjeron perforat cu înălţimea laturii de 60 mm cu traverse profil C nituite, deschis sus (execuţie VS).
Atenuare magnetică datorată ecranării fără capac 10 dB, cu capac 15 dB.
-
- Date tehnice
-
Date tehnice

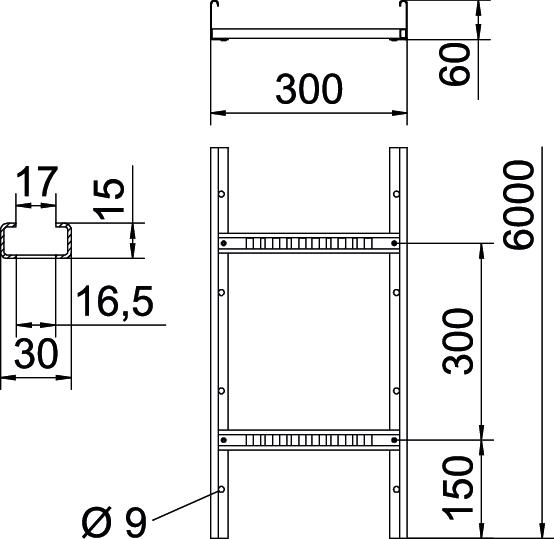

Amprenta CO₂ (GWP) de la leagăn la poartă 6,853 kg CO₂e / 1 Metru Culoare zinc Dimensiune 60x300x6000 Dimensiune 60x300x6000 Dimensiunea fantei traversei 16,50 Dimensiune B 300 mm Distanţa dintre reazeme 1,5m 3,1 kN/m Distanţa dintre reazeme 2,0m 2,25 kN/m Distanţa dintre reazeme 2,5m 1,5 kN/m Distanţa dintre reazeme 3,0m 1,1 kN/m Distanţa dintre reazeme 3,5m 0,75 kN/m Distanţa dintre reazeme 4,0m 0,45 kN/m Distanţa dintre traverse 300 mm Execuţie lonjeron lateral profil plat Fixare traversă nituită înfundată grosimea lonjeronului 1,5 mm Înălţime 60 mm Lăţimea 300 mm Lungime 6000 ft Lungime 6000 mm Material Oţel Menținerea în funcțiune da Oțel inoxidabil, băițuit nu Perforaţie laterală da Protecţie contra incendiului Menținere în funcțiune construcție portantă conform standardului Secţiune utilă 148 cm² Secţiune utilă 14800 mm² Suprafaţă = zincat prin imersie Variantă pentru încărcări mari nu Variantă traverse Profil perforat Date tehnice
Diagramă de încărcare pod de cabluri tip LG 60 VS
-
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
-
Lăţime între reazeme în m
-
Săgeată lonjeron, în mm la kN/m admişi
-
Schema de încărcare la procedeul de efectuare a probelor
-
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
-
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
-
- Toate tipurile
-
Toate tipurile
-
Accesorii pentru sistem
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
Capac cu zăvoare FT
DRL 300 FT 6051383 3 m Accesorii pentru montaj
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
Clemă pentru prinderea peretelui de separaţie A2
KS KL A2 6062284 30 Bucată
Perete de separaţie 45 DD
TSG 45 DD 6062321 3 m
Legătură longitudinală FT
LVG 60 FT 6208843 10 Bucată
Capac de protecţie 60
SKH 60 OR 6222537 40 Pereche - Materiale de descărcat
-
