Notă: Acest articol a fost inactivat.
Pod de cabluri LG 45, 3 m FS
Nr. art. 6200517 | EAN 4012195063537
- Descrierea produsului
-

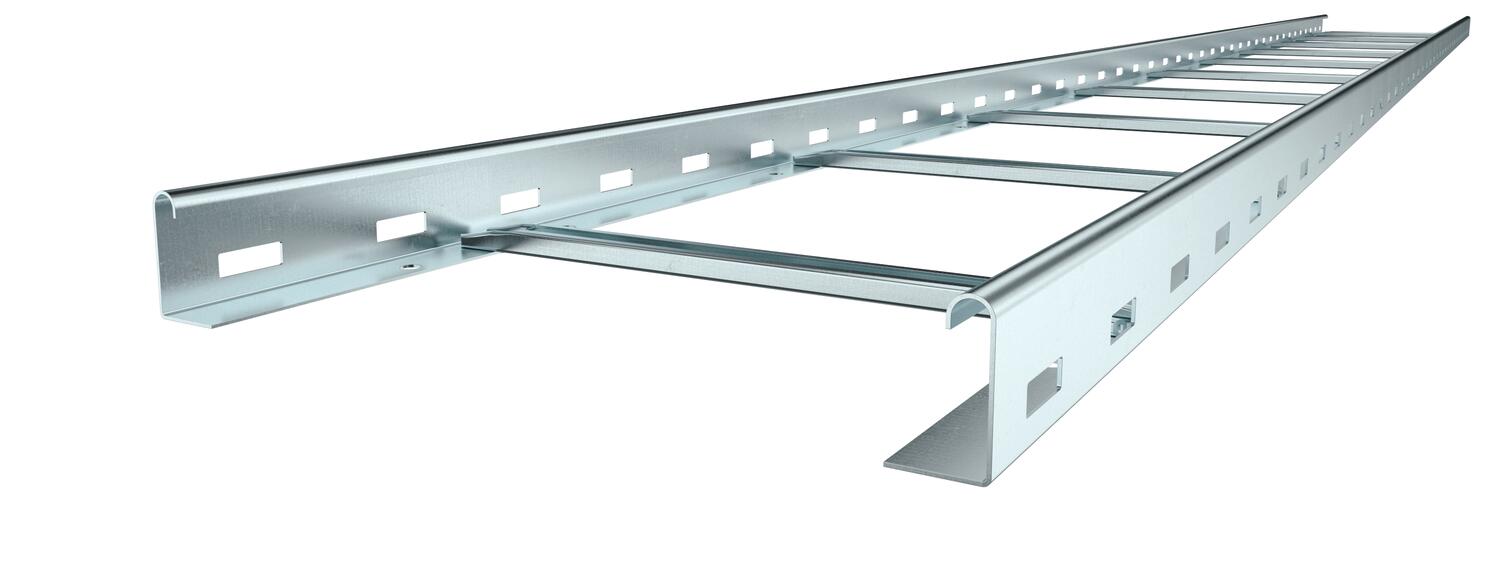

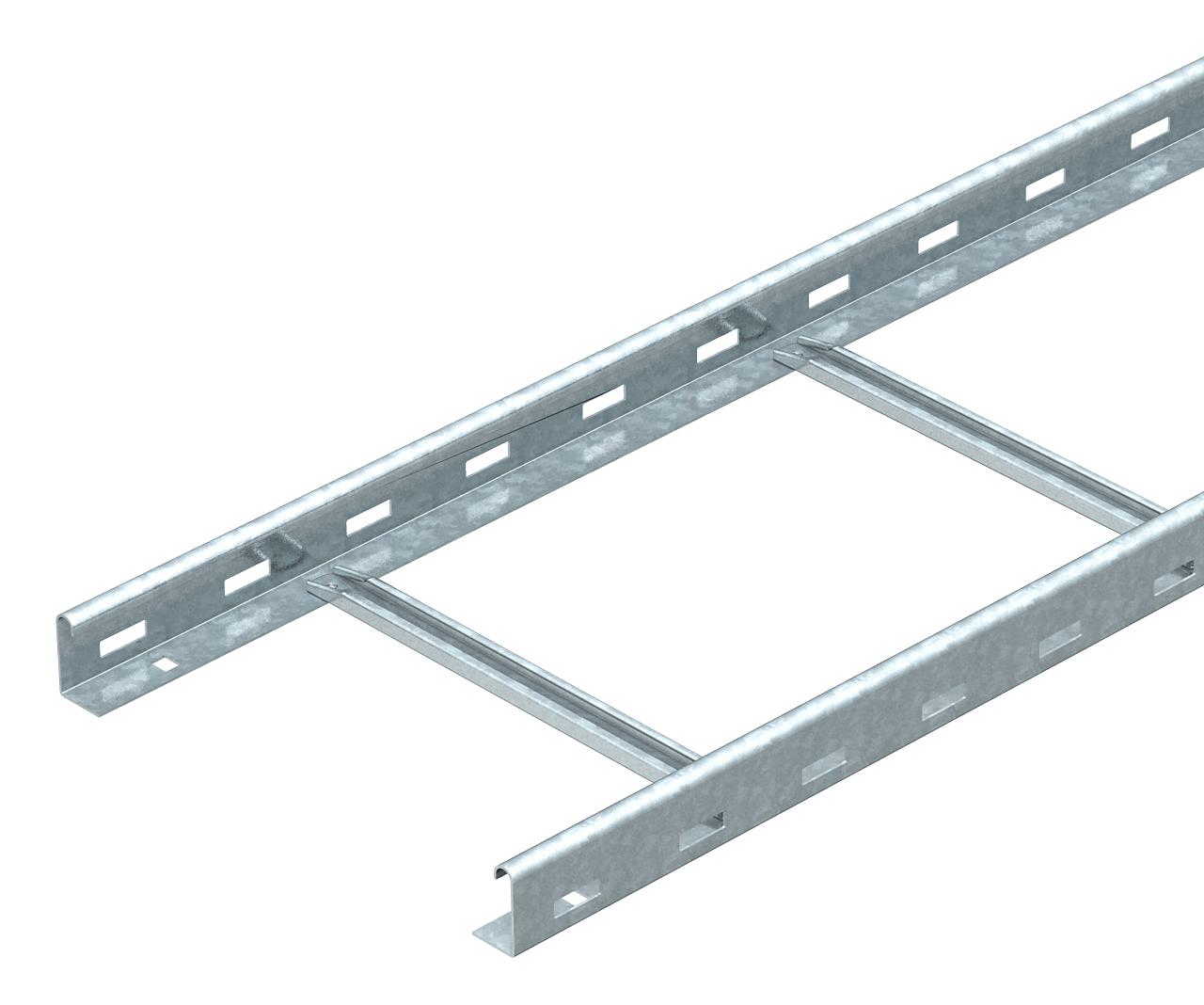

Descrierea produsuluiPod de cabluri cu lonjeron perforat cu înălţimea 45 mm cu traverse profil C nituite.
Atenuare magnetică datorată ecranării fără capac 10 dB, cu capac 15 dB.
-
- Date tehnice
-
Date tehnice
Amprenta CO₂ (GWP) de la leagăn la poartă 5,753 kg CO₂e / 1 Metru Dimensiune 45x500x3000 Dimensiune 45x500x3000 Dimensiune B 500 mm Distanţa dintre reazeme 1,5m 1,8 kN/m Distanţa dintre reazeme 2,0m 1,4 kN/m Distanţa dintre reazeme 2,5m 1 kN/m Distanţa dintre reazeme 3,0m 0,55 kN/m Distanţa dintre traverse 300 mm Execuţie lonjeron lateral profil plat Fixare traversă nituită înfundată grosimea lonjeronului 1,25 mm Înălţime 45 mm Lăţimea 500 mm Lungime 3000 ft Lungime 3000 mm Material Oţel Menținerea în funcțiune nu Oțel inoxidabil, băițuit nu Perforaţie laterală da Secţiune utilă 17300 mm² Secţiune utilă 173 cm² Suprafaţă zincat în bandă Variantă pentru încărcări mari nu Variantă traverse Profil perforat Versiunea peretelui lateral Profil (deschis) Date tehnice
Diagramă încărcare pod de cabluri tip LG 45 NS
-
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
-
Lăţime între reazeme în m
-
Săgeată lonjeron, în mm la kN/m admişi
-
Schema de încărcare la procedeul de efectuare a probelor
-
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
-
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
-
- Toate tipurile
-
Accesorii pentru sistem
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
Capac cu zăvoare FS
DRL 500 FS 6052509 3 m Accesorii pentru montaj
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
Perete de separaţie 30 FS
TSG 30 FS 6062050 3 m
Clemă pentru prinderea peretelui de separaţie A2
KS KL A2 6062284 30 Bucată - Materiale de descărcat
-
