Pod de cabluri LG 110, 3 m VS 3000 | 500 | 1,5 | nu | Oţel | zincat în bandă

Pod de cabluri LG 110, 3 m VS

Nr. art. 6216413 | EAN 4012195064534

Nr. art. / Tip

Lungime	3000 mm

Lăţimea

grosimea lonjeronului	1,5 mm

Menținerea în funcțiune	nu

Material	Oţel

Suprafaţă	zincat în bandă

Descrierea produsului

Descrierea produsului

Pod de cabluri cu lonjeron perforat cu înălţimea 110 mm cu traverse din profil C nituite.
Atenuare magnetică datorată ecranării fără capac 10 dB, cu capac 15 dB.

Date tehnice

Date tehnice

Amprenta CO₂ (GWP) de la leagăn la poartă	11,074 kg CO₂e / 1 Metru
Culoare	zinc

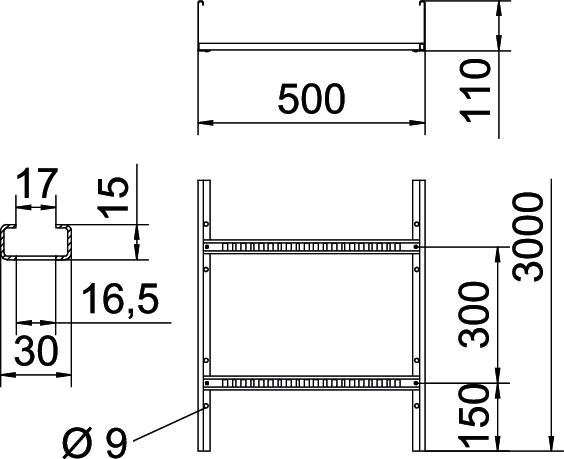

Dimensiune	110x500x3000
Dimensiune	110x500x3000
Dimensiunea fantei traversei	16,50
Dimensiune B	500 mm
Distanţa dintre reazeme 2,0m	3,1 kN/m
Distanţa dintre reazeme 2,5m	2 kN/m
Distanţa dintre reazeme 3,0m	1,4 kN/m
Distanţa dintre reazeme 3,5m	0,9 kN/m
Distanţa dintre reazeme 4,0m	0,65 kN/m
Distanţa dintre reazeme 4,5m	0,5 kN/m
Distanţa dintre reazeme 5,0m	0,5 kN/m
Distanţa dintre traverse	300 mm
Execuţie lonjeron lateral	profil plat

Fixare traversă	nituită înfundată
grosimea lonjeronului	1,5 mm
Înălţime	110 mm
Lăţimea	500 mm
Lungime	3000 ft
Lungime	3000 mm
Material	Oţel
Menținerea în funcțiune	nu
Oțel inoxidabil, băițuit	nu
Perforaţie laterală	da
Secţiune utilă	475 cm²
Secţiune utilă	47500 mm²
Suprafaţă	zincat în bandă
Variantă pentru încărcări mari	nu
Variantă traverse	Profil perforat

Date tehnice

Diagramă încărcare pod de cabluri tip LG 110 VS

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Toate tipurile

Toate tipurile

Tip	Lungime	Lăţimea	grosimea lonjeronului	Menținerea în funcțiune	Material	Suprafaţă	Nr. art.	Cantitate	cea mai mică unitate de vânzare
LG 112 VS 3 FS	3000 mm	200 mm	1,5 mm	nu	Oţel	zincat în bandă	6216404	m	3 m
LG 113 VS 3 FS	3000 mm	300 mm	1,5 mm	nu	Oţel	zincat în bandă	6216407	m	3 m
LG 114 VS 3 FS	3000 mm	400 mm	1,5 mm	nu	Oţel	zincat în bandă	6216410	m	3 m
LG 115 VS 3 FS	3000 mm	500 mm	1,5 mm	nu	Oţel	zincat în bandă	6216413	m	3 m
LG 116 VS 3 FS	3000 mm	600 mm	1,5 mm	nu	Oţel	zincat în bandă	6216416	m	3 m
