Pod de cabluri LCIS 60, 3 m C30 FT 3000 | 300 | 1,5 | nu

Pod de cabluri LCIS 60, 3 m C30 FT

Nr. art. 6209723 | EAN 4012196431748

Nr. art. / Tip

Lungime	3000 mm

Lăţimea

grosimea lonjeronului	1,5 mm

Menținerea în funcțiune	nu

Descrierea produsului

Descrierea produsului

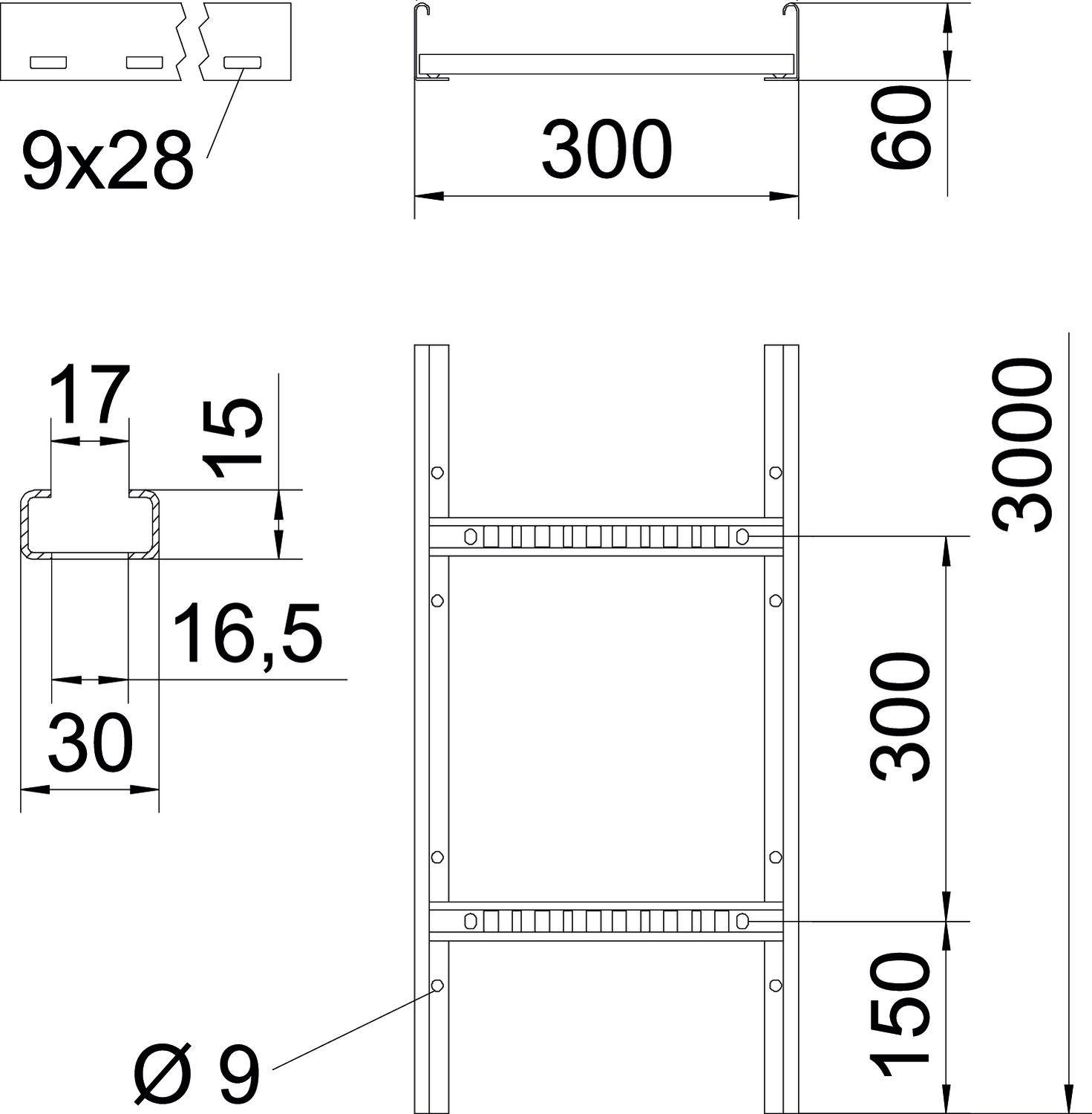

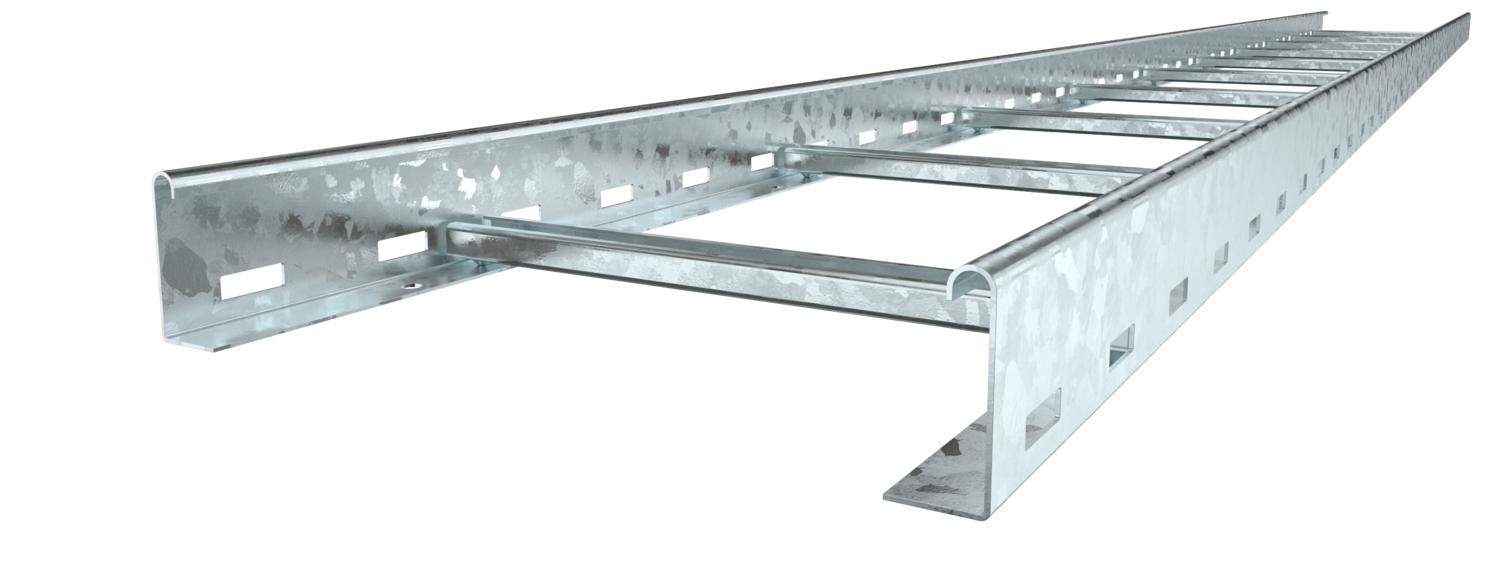

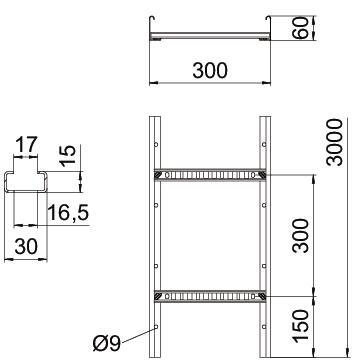

Jgheaburi pentru cabluri tip scară cu înălțimea de 60 mm ți traverse C 30 sudate. Perete lateral pentru rigidizare şi protecţie a muchiilor. Fixarea pe consolă se realizează cu brida tip LKS 40. Dimensiunea găurii din traversă este de 16,5 mm, brida adecvată este de tip BS-H....
Atenuare magnetică datorată ecranării fără capac 10 dB, cu capac 15 dB.

Date tehnice

Date tehnice

Amprenta CO₂ (GWP) de la leagăn la poartă	6,949 kg CO₂e / 1 Metru
Culoare	zinc
Dimensiune	60x300x3000
Dimensiunea fantei traversei	17,00
Dimensiune B	300 mm
Distanţa dintre reazeme 1,5m	3,3 kN/m
Distanţa dintre reazeme 2,0m	2 kN/m
Distanţa dintre reazeme 2,5m	1,3 kN/m
Distanţa dintre reazeme 3,0m	1 kN/m
Distanţa dintre reazeme 3,5m	0,78 kN/m
Distanţa dintre reazeme 4,0m	0,4 kN/m
Distanţa dintre traverse	300 mm
Execuţie lonjeron lateral	profil plat
Fixare traversă	sudat

grosimea lonjeronului	1,5 mm
Înălţime	60 mm
Lăţimea	300 mm
Lungime	3000 mm
Lungime	3000 ft
Material	Oţel
Menținerea în funcțiune	nu
Oțel inoxidabil, băițuit	nu
Perforaţie laterală	da
Secţiune utilă	120 cm²
Secţiune utilă	12000 mm²
Suprafaţă	= zincat prin imersie
Variantă pentru încărcări mari	nu
Variantă traverse	Profil perforat

Date tehnice

Diagramă de încărcare pod de cabluri tip LCIS 60

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Toate tipurile

Toate tipurile

Tip	Lungime	Lăţimea	grosimea lonjeronului	Menținerea în funcțiune	Nr. art.	Cantitate	cea mai mică unitate de vânzare
LCIS 610 3 FT	3000 mm	100 mm	1,5 mm	nu	6209719	m	3 m
LCIS 620 3 FT	3000 mm	200 mm	1,5 mm	nu	6209721	m	3 m
LCIS 630 3 FT	3000 mm	300 mm	1,5 mm	nu	6209723	m	3 m
LCIS 640 3 FT	3000 mm	400 mm	1,5 mm	nu	6209725	m	3 m
LCIS 660 3 FT	3000 mm	600 mm	1,5 mm	nu	6209729	m	3 m

Accesorii

Accesorii pentru sistem

Produse	Tip	Nr. art.	Cantitate	cea mai mică unitate de vânzare
Legătură longitudinală FT	LVG 60 FT	6208843	Bucată	10 Bucată

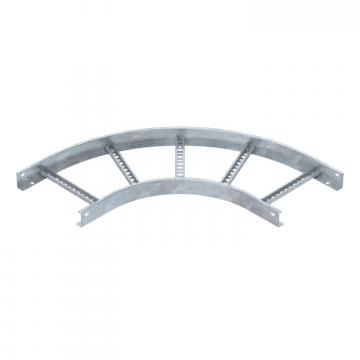

Cot 90° FT 60	LB 90 630 R3 FT	6225064	Bucată	1 Bucată
Capac cu zăvoare FT	DRL 300 FT	6051383	m	3 m
Perete de separaţie 45 DD	TSG 45 DD	6062321	m	3 m
