Pod de cabluri LCIS 110, 6 m C30 FT 6000 | 500 | 1,5 | nu

Pod de cabluri LCIS 110, 6 m C30 FT

Nr. art. 6209826 | EAN 4012196431663

Nr. art. / Tip

Lungime	6000 mm

Lăţimea

grosimea lonjeronului	1,5 mm

Menținerea în funcțiune	nu

Descrierea produsului

Descrierea produsului

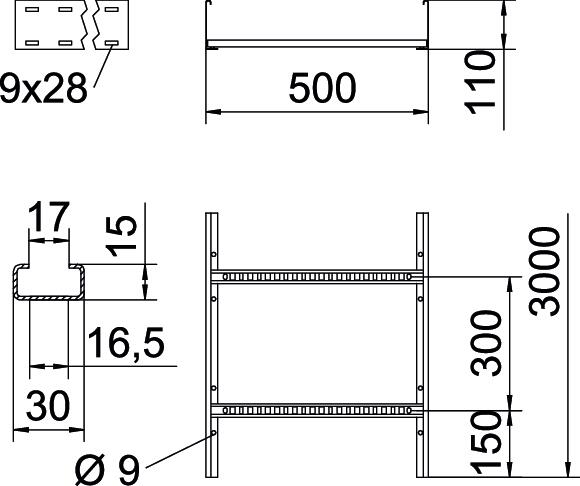

Pod de cabluri cu înăltimi laterale de 110 mm cu profile sudate C30 deschise. Perete lateral pentru rigidizare şi protecţie a muchiilor. Fixarea pe consolă se realizează cu brida tip LKS 40. Dimensiunea găurii din traversă este de 16,5 mm, brida adecvată este de tip 2056.
Atenuare magnetică datorată ecranării fără capac 10 dB, cu capac 15 dB.

Date tehnice

Date tehnice

Amprenta CO₂ (GWP) de la leagăn la poartă	10,8611 kg CO₂e / 1 Metru
Culoare	zinc
Dimensiune	110x500x6000
Dimensiunea fantei traversei	16,50
Dimensiune B	500 mm
Distanţa dintre reazeme 2,0m	3 kN/m
Distanţa dintre reazeme 2,5m	2 kN/m
Distanţa dintre reazeme 3,0m	1,4 kN/m
Distanţa dintre reazeme 3,5m	1,05 kN/m
Distanţa dintre reazeme 4,0m	0,8 kN/m
Distanţa dintre traverse	300 mm
Execuţie lonjeron lateral	profil plat
Fixare traversă	sudat

grosimea lonjeronului	1,5 mm
Înălţime	110 mm
Lăţimea	500 mm
Lungime	6000 mm
Material	Oţel
Menținerea în funcțiune	nu
Oțel inoxidabil, băițuit	nu
Perforaţie laterală	da
Secţiune utilă	450 cm²
Secţiune utilă	45000 mm²
Suprafaţă	= zincat prin imersie
Variantă pentru încărcări mari	nu
Variantă traverse	Profil perforat

Date tehnice

Diagramă încărcare pod de cabluri tip LCIS 110

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Toate tipurile

Toate tipurile

Tip	Lungime	Lăţimea	grosimea lonjeronului	Menținerea în funcțiune	Nr. art.	Cantitate	cea mai mică unitate de vânzare
LCIS 1120 6 FT	6000 mm	200 mm	1,5 mm	nu	6209820	m	6 m
LCIS 1130 6 FT	6000 mm	300 mm	1,5 mm	nu	6209822	m	6 m
LCIS 1140 6 FT	6000 mm	400 mm	1,5 mm	nu	6209824	m	6 m
LCIS 1150 6 FT	6000 mm	500 mm	1,5 mm	nu	6209826	m	6 m
LCIS 1160 6 FT	6000 mm	600 mm	1,5 mm	nu	6209828	m	6 m

Accesorii

Accesorii pentru sistem

Produse	Tip	Nr. art.	Cantitate	cea mai mică unitate de vânzare
Legătură longitudinală FT	LVG 110 FT	6216548	Bucată	10 Bucată

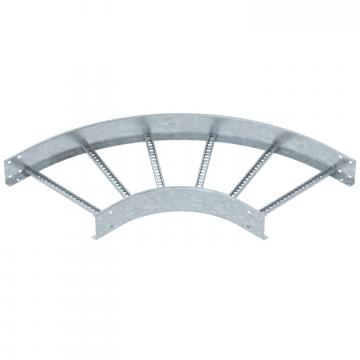

Cot 90° 110 FT	LB 90 1150 R3 FT	6225150	Bucată	1 Bucată
Capac cu zăvoare FT	DRL 500 FT	6051448	m	3 m
Perete de separaţie 85 DD	TSG 85 DD	6062331	m	3 m
