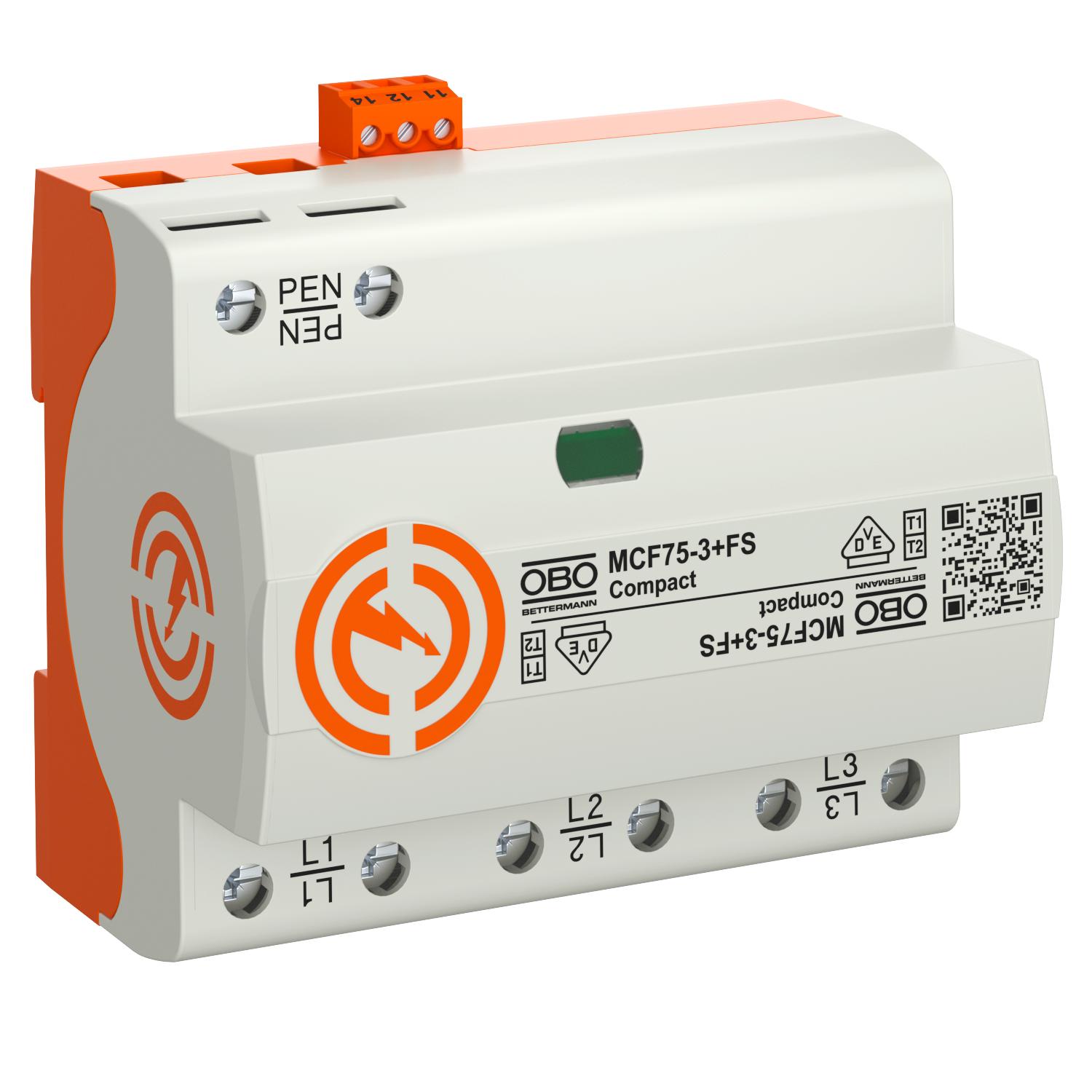

LightningController Compact - MCF75
Nr. art. 5096981 | EAN 4012196487325
- Descrierea produsului
-
Descrierea produsuluiDescărcător combinat, descărcător de curent de trăsnet de tip 1+2
• Nivelul de protecţie <1,5 kV
• Pentru protecţie la supratensiune şi echipotenţial conform VDE 0185-305 (IEC 62305)
• Capacitate de descărcare a curentului de trăsnet 75 kA (10/350) tripolar
• Curent de scurtcircuit 50 kA Ipeak, presiguranţă a descărcătorului până la 315 A gL/gG
• Respectă cerinţele directivei VDE-AR-N 4100 pentru montajul înaintea contorului
• Descărcător capsulat, ce nu permite emisii de scântei în afara carcasei, pentru utilizarea în tablouri electrice
Utilizare: instalaţii industriale şi clădiri cu protecţie exterioară la trăsnet din clasele de la I la IV.
Aparat de protecţie compact
-
- Date tehnice
-
Date tehnice

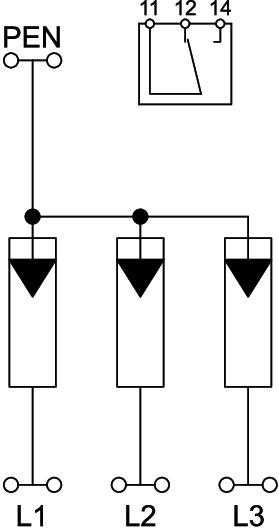

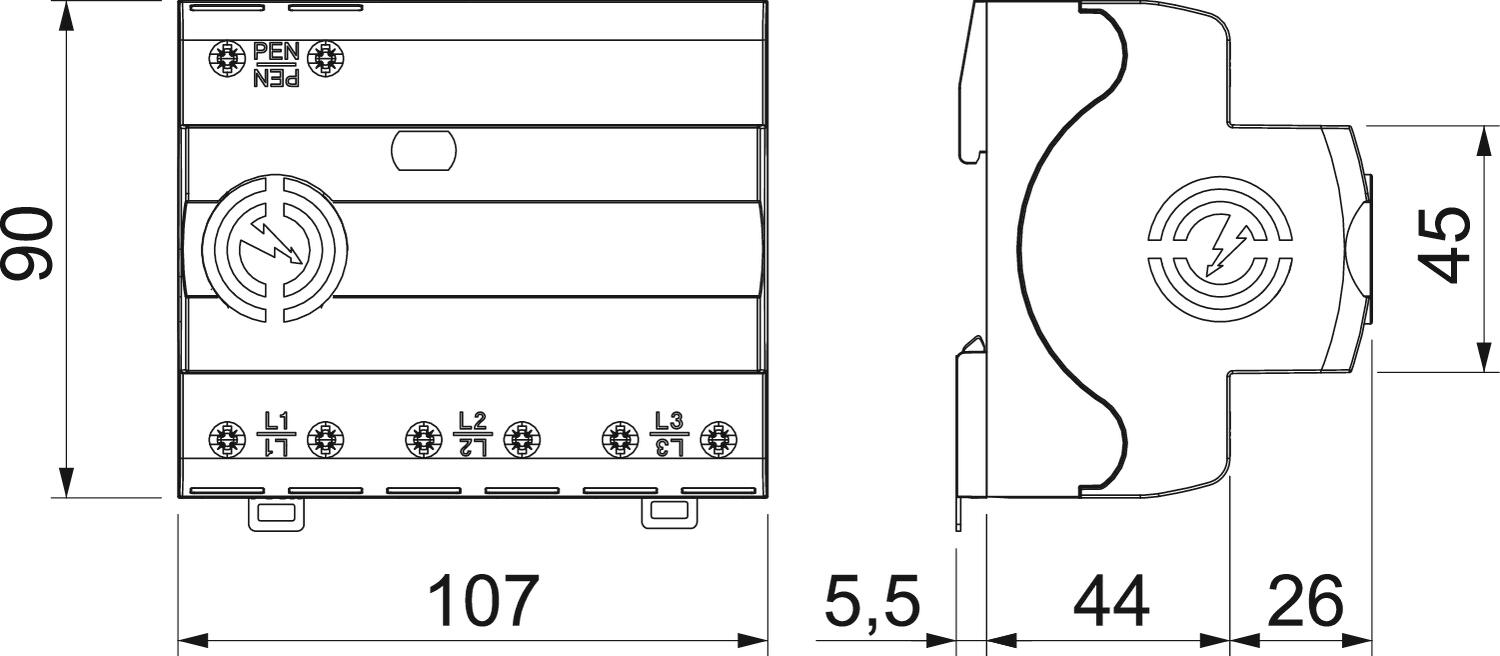

Certificări VDE Clasa de solicitare conform EN 61643-11 Tip 1+2 Configuraţia rețelei TN da Configuraţia rețelei TN-C da Contacte FM comutator Curent de descărcare a eclatorului (8/20 µs) [total] 75 kA Curent de trăsnet (10/350 μs) 25 kA Curent de trăsnet (10/350) [total] 75 kA Curent maxim de descărcare (8/20 μs) 50 kA Curent nominal de descărcare (8/20 µs) 35 kA Dimensiune 255V Formă a reţelei TN-C Înălţime 70 mm Lăţimea 107 mm Legarea polilor 3 Lungime 90 mm Material carcasă PA UL 94 V-0 Momentul de torsiune 5 Nm Număr de poli 3 Putere de comutare AC 250V/ 1,5A Putere de comutare DC 250V/ 0,1A Rezistență la scurtcircuit cu protecție maximă împotriva supracurentului pe partea de rețea 50 kA eff Secțiunea transversală a conductorului flexibil (din sârmă subțire) max. 3 AWG Secțiunea transversală a conductorului flexibil (din sârmă subțire) max. 25 mm² Secțiunea transversală a conductorului flexibil (din sârmă subțire) min. 16 AWG Secțiunea transversală a conductorului flexibil (din sârmă subțire) min. 1,5 mm² Secțiunea transversală a conductorului la clemele FM max. 1,5 mm² Secțiunea transversală a conductorului la clemele FM max. 16 AWG Secțiunea transversală a conductorului la clemele FM min. 0,5 mm² Secțiunea transversală a conductorului la clemele FM min. 28 AWG Secțiunea transversală a conductorului rigid (mono/multifilar) max. 35 mm² Secțiunea transversală a conductorului rigid (mono/multifilar) max. 2 AWG Secțiunea transversală a conductorului rigid (mono/multifilar) min. 16 AWG Secțiunea transversală a conductorului rigid (mono/multifilar) min. 1,5 mm² Semnalizare în interiorul aparatului optică Semnalizare la distanţă da Siguranţă maximă 315 A SPD conform IEC 61643-1 clasa I+II SPD conform UL 1449 Tip 4 Temperatură operațională max. 80 °C Temperatură operațională min. -40 °C Tensiune maximă de funcţionare continuă AC 255 V Tensiune nominală AC (50 / 60 Hz) 230 V Tensiune TOV [L-N] cu mod rezistiv - 5 s 440 V Tensiune TOV [L-N] cu siguranţă scăzută - 120 min 442 V Timp de acţionare <100 ns Tip de cablu pentru aparatele de protecție la supratensiune Linie de alimentare CA Tip de montaj Şină omega 35 mm Tip de protecţie IP20 Valoare max. a protectiei la suprasarcină 315 A - Toate tipurile
- Materiale de descărcat
-
Specificații MCF75-3+FS / 5096981 , 0.31MB , pdfDeclarație de conformitate UE MCF75-3+FS / 5096981 , 0.13MB , pdfREACH Declarație de conformitate MCF75-3+FS / 5096981 , 0.12MB , pdfRoHS Declarație de conformitate MCF75-3+FS / 5096981 , 0.12MB , pdfAutorizație de utilizare Autorizaţie de inscripționare VDE MCF NAR , 0.12MB , pdfAutorizație de utilizare Certificare VDE MCF 75, MCF 100 , 0.12MB , pdfAutorizație de utilizare Certificat UL pentru MCF Compact , 0.37MB , pdfGhid de selecție Ghid de selecţie pentru protecţia la supratensiune , 2.00MB , pdfInstrucțiuni de montaj Instrucțiuni de montaj MCF 75 + MCF 100 , 0.12MB , pdfInstrucțiuni de instalare Instrucțiuni de montaj MCF 75-3 FS; MCF100-3+NPE+FS , 0.07MB , pdf
