LightningController Compact - MCF100 3+N/PE | 25 | da | 255 | IP20

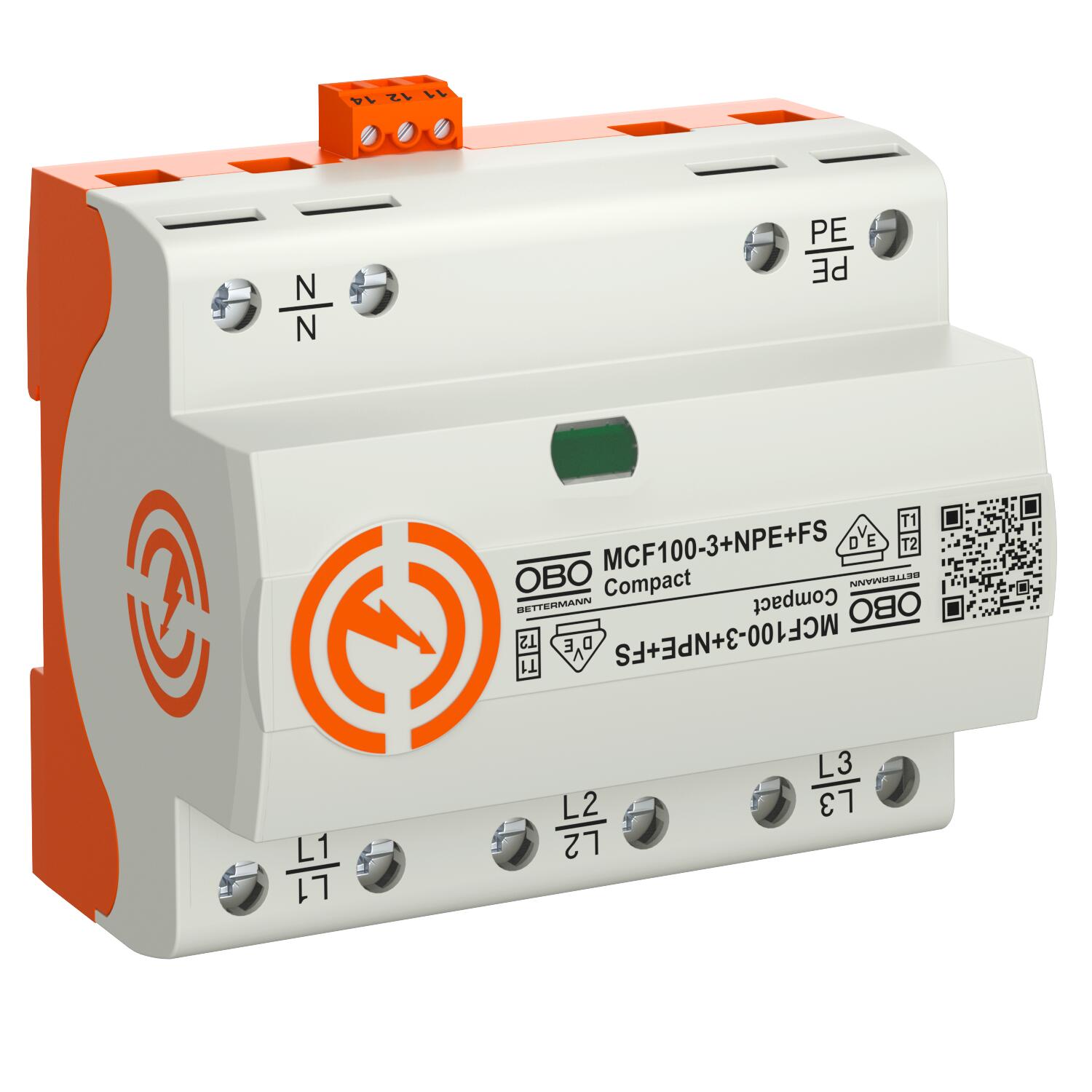

LightningController Compact - MCF100

Nr. art. 5096987 | EAN 4012196487332

Nr. art. / Tip	5096987 / MCF100-3+NPE+FS

Legarea polilor	3+N/PE

Curent de trăsnet (10/350 μs)	25 kA

Semnalizare la distanţă	da

Tensiune maximă de funcţionare continuă AC	255 V

Tip de protecţie	IP20

Descrierea produsului

Descrierea produsului

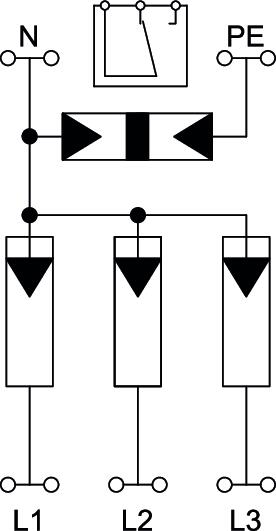

Descărcător combinat, descărcător de curent de trăsnet de tip 1+2

• Nivelul de protecţie <1,5 kV permite protejarea aparatelor
• Pentru echipotenţial de protecţie la trăsnet conform VDE 0185-305 (IEC 62305)
• Capacitate de descărcare a curentului de trăsnet 100 kA (10/350) tripolar + NPE
• Curent de scurtcircuit 50 kA Ipeak, presiguranţă a descărcătorului până la 315 A gL/gG
• Respectă cerinţele directivei VDE-AR-N 4100 pentru montajul înaintea contorului
• Descărcător capsulat, ce nu permite emisii de scântei în afara carcasei, pentru utilizarea în tablouri electrice

Utilizare: instalaţii industriale şi clădiri cu protecţie exterioară la trăsnet din clasele de la I la IV.
Aparat de protecţie compact

Date tehnice

Date tehnice

Capacitatea de stingere a curentului rezidual (eff) [N-PE]	50 kA
Certificări	VDE
Clasa de solicitare conform EN 61643-11	Tip 1+2
Configuraţia rețelei TN	da
Configuraţia rețelei TN-C-S	da
Configuraţia rețelei TN-S	da
Configuraţia rețelei TT	da
Contacte FM	comutator
Curent de descărcare a eclatorului (8/20 µs) [total]	100 kA
Curent de scurgere nominal (8/20) (L-N)	35 kA
Curent de trăsnet (10/350 μs)	25 kA
Curent de trăsnet (10/350) [total]	100 kA
Curent maxim de descărcare (8/20 μs)	50 kA
Curent maxim de descărcare (8/20 μs) [L-N]	50 kA
Curent maxim de descărcare (8/20 μs)[N-PE]	100 kA
Curent nominal de descărcare (8/20 µs)	35 kA
Curent nominal de descărcare (8/20 µs) [N-PE]	100 kA
Dimensiune	255V
Formă a reţelei	TT

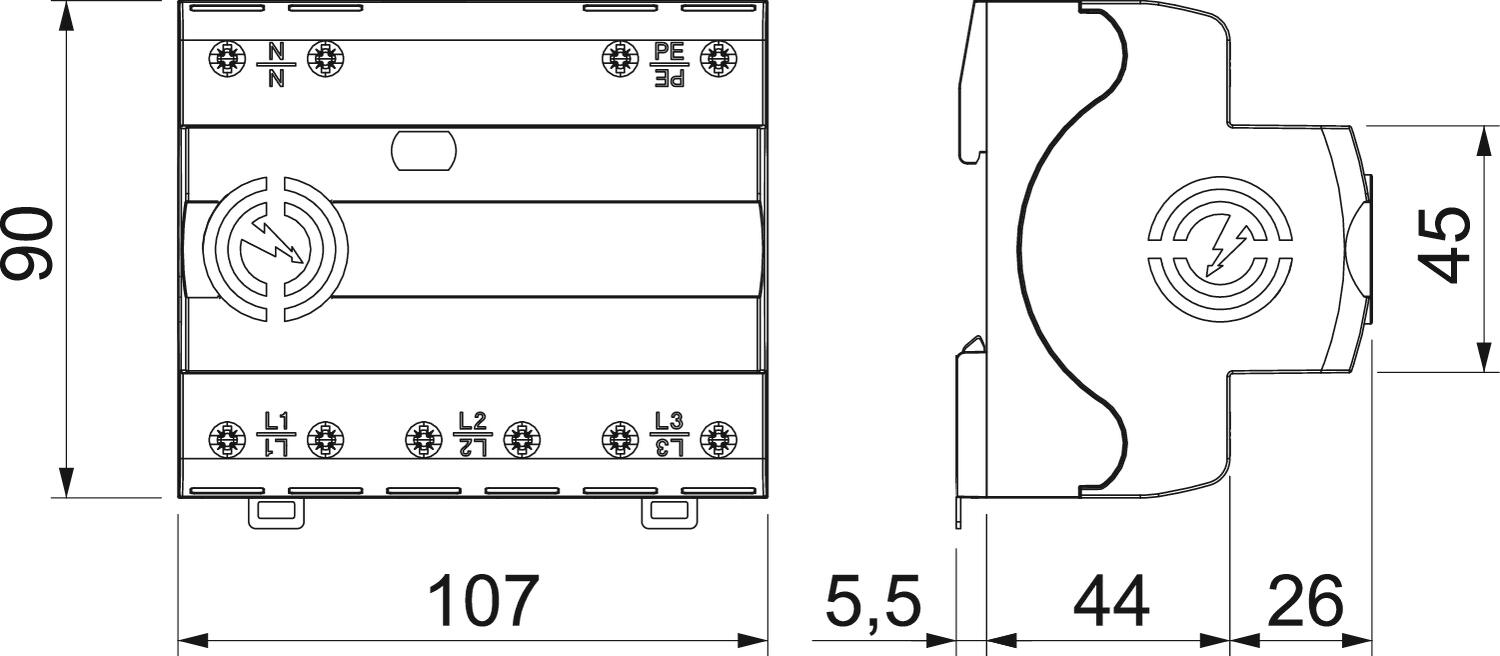

Înălţime	70 mm
Lăţimea	107 mm
Legarea polilor	3+N/PE
Lungime	90 mm
Material carcasă	PA UL 94 V-0
Momentul de torsiune	5 Nm
Nivel comun de protecție [L-PE]	2,5 kV
Nivel de protectie (L-N)	≤1,5
Număr de poli	4
Putere de comutare AC	250V/ 1,5A
Putere de comutare DC	250V/ 0,1A
Rezistență la scurtcircuit cu protecție maximă împotriva supracurentului pe partea de rețea	50 kA eff

Secțiunea transversală a conductorului flexibil (din sârmă subțire) max.	25 mm²
Secțiunea transversală a conductorului flexibil (din sârmă subțire) max.	3 AWG
Secțiunea transversală a conductorului flexibil (din sârmă subțire) min.	16 AWG
Secțiunea transversală a conductorului flexibil (din sârmă subțire) min.	1,5 mm²
Secțiunea transversală a conductorului la clemele FM max.	16 AWG
Secțiunea transversală a conductorului la clemele FM max.	1,5 mm²
Secțiunea transversală a conductorului la clemele FM min.	0,5 mm²
Secțiunea transversală a conductorului la clemele FM min.	28 AWG
Secțiunea transversală a conductorului rigid (mono/multifilar) max.	2 AWG
Secțiunea transversală a conductorului rigid (mono/multifilar) max.	35 mm²
Secțiunea transversală a conductorului rigid (mono/multifilar) min.	1,5 mm²
Secțiunea transversală a conductorului rigid (mono/multifilar) min.	16 AWG
Semnalizare în interiorul aparatului	optică
Semnalizare la distanţă	da
Siguranţă maximă	315 A
SPD conform IEC 61643-1	clasa I+II
SPD conform UL 1449	Tip 4
Temperatură operațională max.	80 °C
Temperatură operațională min.	-40 °C
Tensiune de dimensionare (N-PE)	255 V
Tensiune maximă de funcţionare (L-N)	255 V
Tensiune maximă de funcţionare continuă AC	255 V
Tensiune nominală AC (50 / 60 Hz)	230 V
Tensiune TOV [L-N] cu mod rezistiv - 200 ms	1200 V
Tensiune TOV [L-N] cu mod rezistiv - 5 s	440 V
Tensiune TOV [L-N] cu siguranţă scăzută - 120 min	442 V
Timp de acţionare	<100 ns
Tip de cablu pentru aparatele de protecție la supratensiune	Linie de alimentare CA
Tip de montaj	Şină omega 35 mm
Tip de protecţie	IP20
Valoare max. a protectiei la suprasarcină	315 A
