Jgheaburi pentru susţinerea corpurilor de iluminat FS
Nr. art. 6055810 | EAN 4012196943876
- Descrierea produsului
-

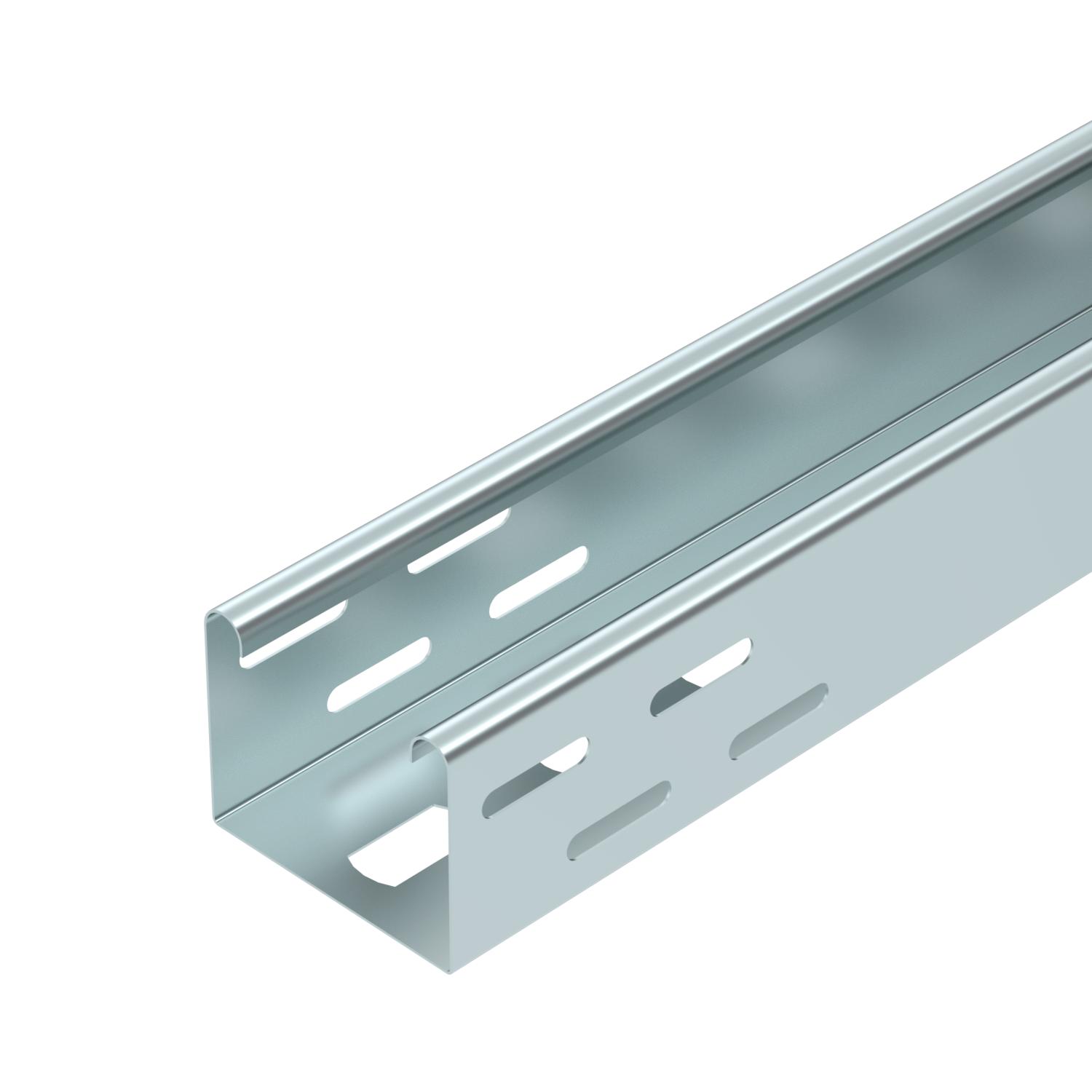

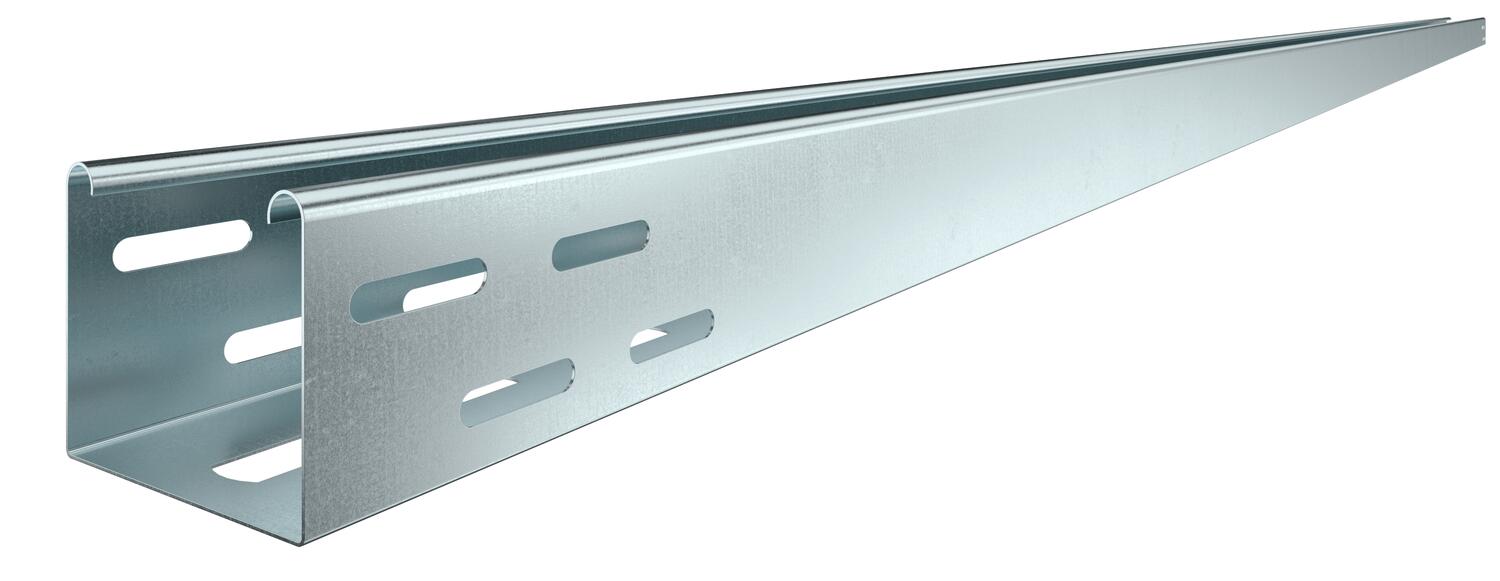

Descrierea produsuluiJgheab pentru susţinerea corpurilor de iluminat cu baza perforată pentru fixarea corpurilor de iluminat şi pentru trecerea conductorilor.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.
-
- Date tehnice
-
Date tehnice

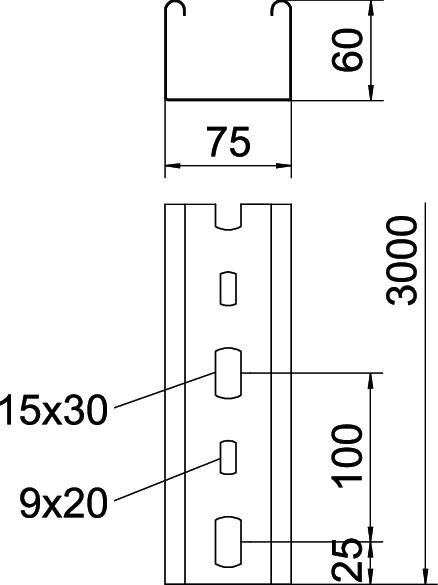

Culoare zinc Dimensiune 60x75x3000 Distanţa dintre reazeme 1,5m 0,8 kN/m Distanţa dintre reazeme 2,0m 0,55 kN/m Distanţa dintre reazeme 2,5m 0,35 kN/m Distanţa dintre reazeme 3,0m 0,25 kN/m Execuţie legătură fără piesă de legătură Grosimea tablei 0,75 mm Înălţime 60 mm Lăţimea 75 mm Lungime 3000 mm Material Oţel Oțel inoxidabil, băițuit nu Perforație de montaj în bază da Perforaţie laterală da Secţiune utilă 42 cm² Suprafaţă zincat în bandă Tip de conector pentru sistemul de susținere a cablurilor înșurubat Tip test de încărcare conform IEC 61537 Tip II Date tehnice

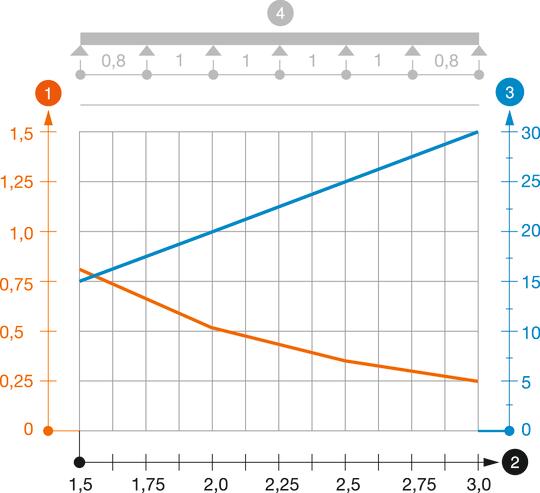

Diagramă de încărcare jgheab pentru susţinerea corpurilor de iluminat tip LTR
-
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
-
Lăţime între reazeme în m
-
Săgeată lonjeron, în mm la kN/m admişi
-
Schema de încărcare la procedeul de efectuare a probelor
-
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
-
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
-
- Toate tipurile
-
Accesorii pentru sistem
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
Capac cu zăvoare FS
DRL 075 FS 6052029 3 m
Set de legături longitudinale FS
RV 607 FS 6068150 10 Bucată
Canal de susținere a corpului de iluminat cu suspensie centrală FS
MAH LTR FS 6358810 25 Bucată - Materiale de descărcat
-
