Jgheab pentru cabluri SKS-Magic® 110 FT
Nr. art. 6059643 | EAN 4012195829690
- Descrierea produsului
-
Descrierea produsuluiSistem eficient de jgheaburi pentru cabluri. Lungimea utilizabilă a jgheabului pentru cabluri este de 3.000 mm.
Jgheabul este disponibil cu perforații laterale de 7x20 mm pentru instalarea suplimentară a legăturilor și pieselor de montaj.
Începând cu jgheaburile pentru cabluri cu lătimi de 200 mm, conform prevederilor normelor VdS 2092 sistemele cu perforaţii pe 30% din suprafaţa pot fi montate sub instalaţiile de sprinclere.
-
- Date tehnice
-
Date tehnice
Amprenta CO₂ (GWP) de la leagăn la poartă 21,2047 kg CO₂e / 1 Metru Atenuare magnetică datorată ecranării cu capac 50 dB Atenuare magnetică datorată ecranării fără capac 20 dB Cu capac nu Culoare zinc Desenul găurii NATO nu Dimensiune 110x600x3050 Dimensiune L 480 mm Dimensiune x 496 mm Dimensiune B 600 mm Dimensiune y 562 mm Distanţa dintre reazeme 1,5m 3 kN/m Distanţa dintre reazeme 2,0m 2,34 kN/m Distanţa dintre reazeme 2,5m 1,74 kN/m Distanţa dintre reazeme 3,0m 1,2 kN/m Distanţa dintre reazeme 3,5m 0,72 kN/m Distanţa dintre reazeme 4,0m 0,3 kN/m Execuţie legătură piesă de legătură integrată Grosimea tablei 1,5 mm Înălţime 110 mm Lăţimea 600 mm Lungime 3050 mm Material Oţel Menținerea în funcțiune nu Oțel inoxidabil, băițuit nu Perforație de montaj în bază da Perforaţie laterală da Secţiune utilă 65500 mm² Secţiune utilă 655 cm² Suprafaţă = zincat prin imersie Tip de conector pentru sistemul de susținere a cablurilor Fixare prin clipsare Tip test de încărcare conform IEC 61537 Tip II Utilizare instalație de pulverizare da Variantă pentru încărcări mari nu Date tehnice
Diagramă de încărcare pentru jgheabul de cabluri tip SKSM 110
-
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
-
Lăţime între reazeme în m
-
Săgeată lonjeron, în mm la kN/m admişi
-
Schema de încărcare la procedeul de efectuare a probelor
-
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
-
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
-
- Toate tipurile
-
Toate tipurile
-
Accesorii pentru sistem
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
Capac cu zăvoare FT
DRL 600 FT 6051472 3 m

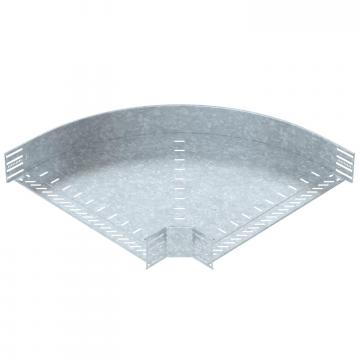

Cot 90° 110 FT
RB 90 160 FT 6036842 1 Bucată

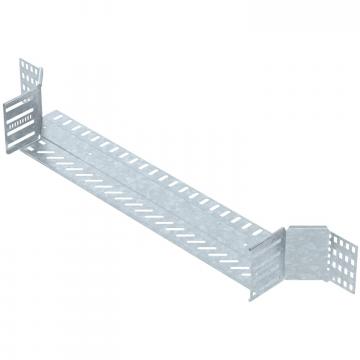

Ramificaţie scurtă 110 FT
RAA 160 FT 6042263 1 Bucată
Capac cu zăvoare DD
DRL 600 DD 6052724 3 m
Perete de separaţie 110 DD
TSG 110 DD 6062335 3 m

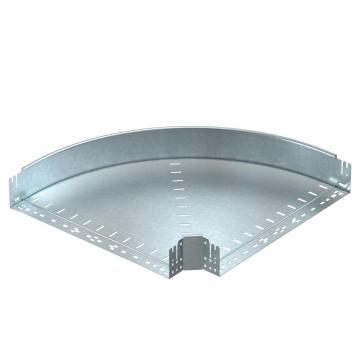

Cot 90° Magic 110 FT
RBM 90 160 FT 6041870 1 Bucată - Materiale de descărcat
-
