Jgheab pentru cabluri SKS 60 FT 3000 | 300 | 1,5 | da | Oţel | = zincat prin imersie

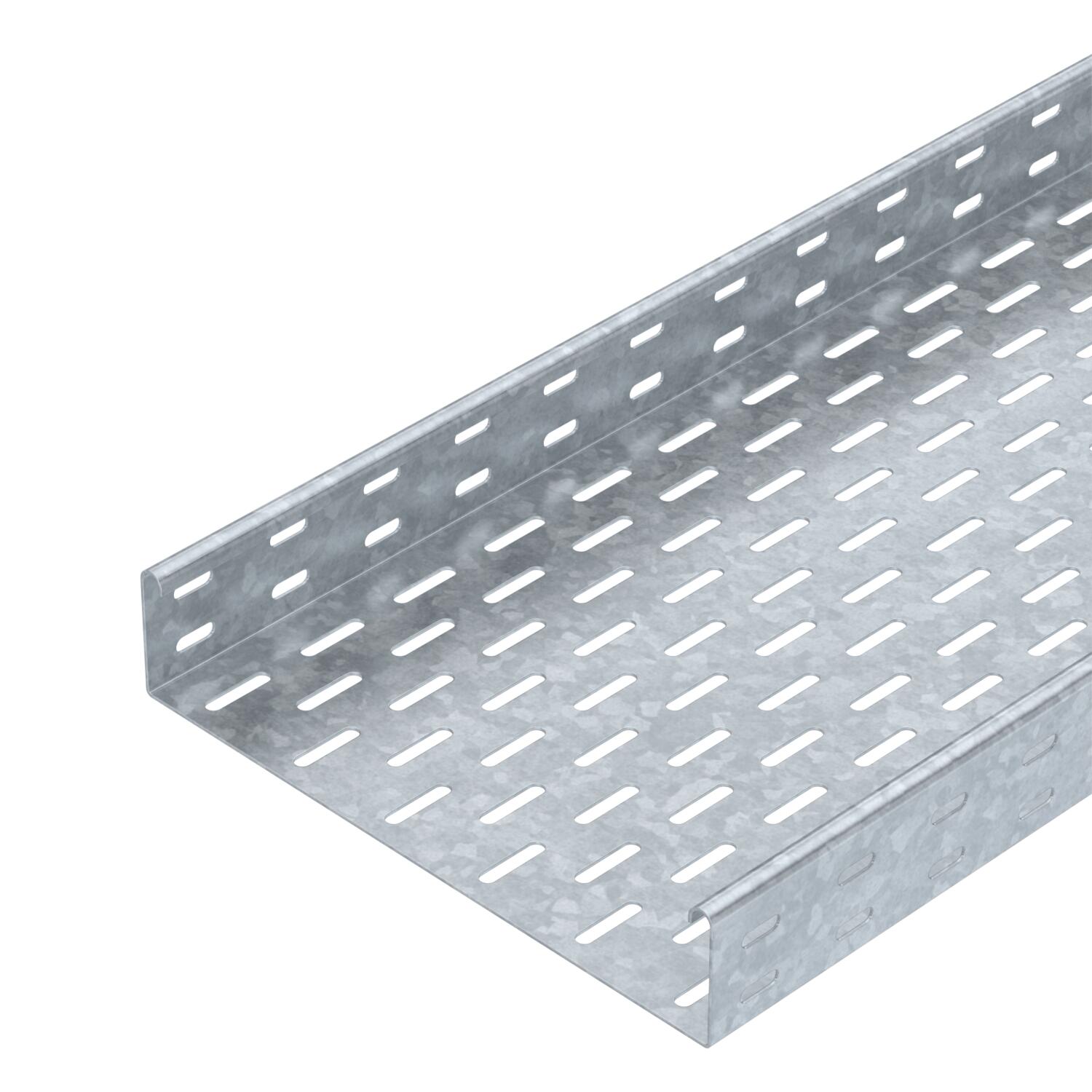

Jgheab pentru cabluri SKS 60 FT

Nr. art. 6056679 | EAN 4012196390137

Nr. art. / Tip

Lungime	3000 mm

Lăţimea

Grosimea tablei	1,5 mm

Menținerea în funcțiune

Material	Oţel

Suprafaţă	= zincat prin imersie

Descrierea produsului

Descrierea produsului

SKS 60 = Sistem de jgheaburi metalice pentru încărcări mari (Schweres-Kabelrinnen-System) cu înălţimea laturii de 60 mm.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.

Date tehnice

Date tehnice

Amprenta CO₂ (GWP) de la leagăn la poartă	11,56 kg CO₂e / 1 Metru
Cu capac	nu
Culoare	zinc
Desenul găurii NATO	nu

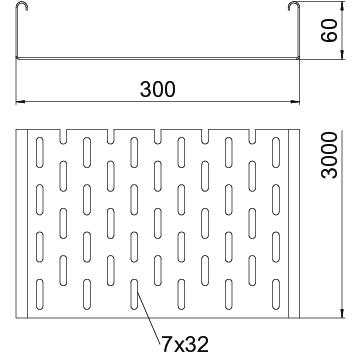

Dimensiune	60 x 300
Dimensiune	60x300x3000
Dimensiune B	300 mm
Distanţa dintre reazeme 1,5m	2,65 kN/m
Distanţa dintre reazeme 2,0m	1,8 kN/m
Distanţa dintre reazeme 2,5m	1,15 kN/m
Distanţa dintre reazeme 3,0m	0,5 kN/m
Execuţie legătură	fără piesă de legătură
Grosimea tablei	0,06 in
Grosimea tablei	1,5 mm
Înălţime	2 in
Înălţime	60 mm
Lăţimea	300 mm

Lăţimea	12 in
Lungime	10 ft
Lungime	3000 mm
Maß W	300 mm
Material	Oţel
Menținerea în funcțiune	da
Oțel inoxidabil, băițuit	nu
Perforație de montaj în bază	da
Perforaţie laterală	da
Protecţie contra incendiului	Menținere în funcțiune construcție portantă conform standardului
Secţiune utilă	178 cm²
Secţiune utilă	17800 mm²
Suprafaţă	= zincat prin imersie
Tip de conector pentru sistemul de susținere a cablurilor	înșurubat
Tip test de încărcare conform IEC 61537	Tip II
Variantă pentru încărcări mari	nu

Date tehnice

Diagramă de încărcare jgheab pentru cabluri tip SKS 60

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Toate tipurile

Toate tipurile

Tip	Lungime	Lăţimea	Grosimea tablei	Menținerea în funcțiune	Material	Suprafaţă	Nr. art.	Cantitate	cea mai mică unitate de vânzare
SKS 610 FT	3000 mm	100 mm	1,5 mm	da	Oţel	= zincat prin imersie	6056636	m	3 m
SKS 615 FT	3000 mm	150 mm	1,5 mm	da	Oţel	= zincat prin imersie	6056644	m	3 m
SKS 620 FT	3000 mm	200 mm	1,5 mm	da	Oţel	= zincat prin imersie	6056652	m	3 m
SKS 630 FT	3000 mm	300 mm	1,5 mm	da	Oţel	= zincat prin imersie	6056679	m	3 m
SKS 640 FT	3000 mm	400 mm	1,5 mm	nu	Oţel	= zincat prin imersie	6056695	m	3 m
SKS 650 FT	3000 mm	500 mm	1,5 mm	nu	Oţel	= zincat prin imersie	6056717	m	3 m
SKS 660 FT	3000 mm	600 mm	1,5 mm	nu	Oţel	= zincat prin imersie	6056733	m	3 m

Accesorii

Accesorii pentru sistem

Produse	Tip	Nr. art.	Cantitate	cea mai mică unitate de vânzare
Legătură longitudinală FT	RLVK 60 FT	6067603	Bucată	10 Bucată
Eclisă de îmbinare DD	SSLB 300 DD	7070318	Bucată	20 Bucată
Capac cu zăvoare FT	DRL 300 FT	6051383	m	3 m
Ramificaţie scurtă 60 FT	RAA 630 FT	6042217	Bucată	1 Bucată
Piesă T 60 FT	RT 630 FT	6038136	Bucată	1 Bucată
Piesă cruce 60 FT	RK 630 FT	7027415	Bucată	1 Bucată
Capac cu zăvoare DD	DRL 300 DD	6052712	m	3 m
Perete de separaţie 60 DD	TSG 60 DD	6062327	m	3 m
Cot 90° FT 60	RB 90 630 FT	7125305	Bucată	1 Bucată
