Jgheab pentru cabluri SKS 60 A4 3000 | 300 | 1,5 | da | Oţel superior, inoxidabil 1.4571 | luminos, reprelucrat

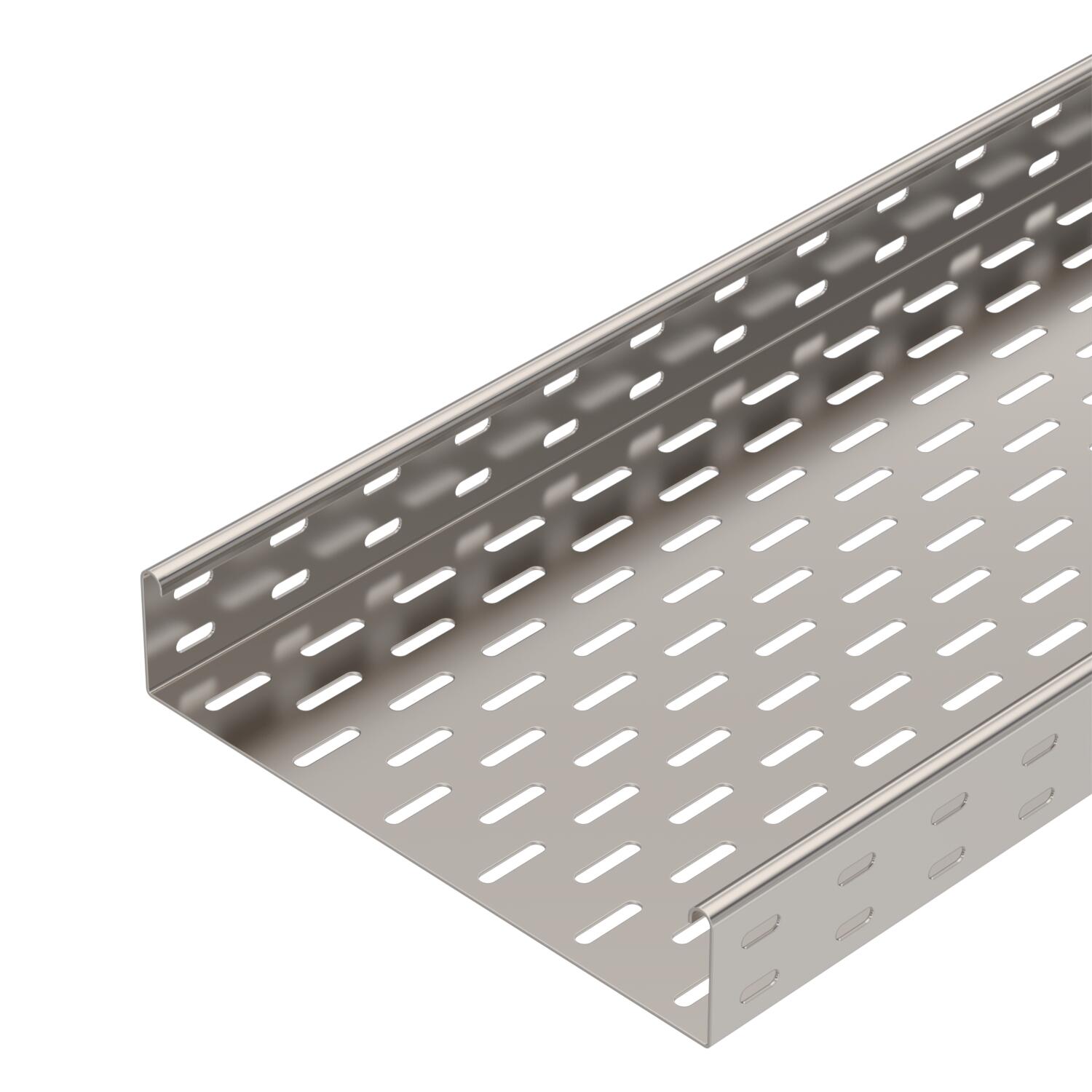

Jgheab pentru cabluri SKS 60 A4

Nr. art. 6056757 | EAN 4012196050161

Nr. art. / Tip

Lungime	3000 mm

Lăţimea

Grosimea tablei	1,5 mm

Menținerea în funcțiune	da

Material	Oţel superior, inoxidabil 1.4571

Suprafaţă	luminos, reprelucrat

Descrierea produsului

Descrierea produsului

SKS 60 = Sistem de jgheaburi metalice pentru încărcări mari (Schweres-Kabelrinnen-System) cu înălţimea laturii de 60 mm.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.

Date tehnice

Date tehnice

Amprenta CO₂ (GWP) de la leagăn la poartă	25,878 kg CO₂e / 1 Metru
Cu capac	nu
Culoare	oţel inoxidabil
Desenul găurii NATO	nu

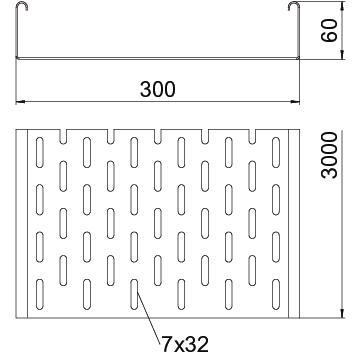

Dimensiune	60x300x3000
Dimensiune B	300 mm
Distanţa dintre reazeme 1,5m	2,65 kN/m
Distanţa dintre reazeme 2,0m	1,8 kN/m
Distanţa dintre reazeme 2,5m	1,15 kN/m
Distanţa dintre reazeme 3,0m	0,5 kN/m
Execuţie legătură	fără piesă de legătură
Grosimea tablei	1,5 mm
Grosimea tablei	0,06 in
Înălţime	2 in
Înălţime	60 mm
Lăţimea	300 mm

Lăţimea	12 in
Lungime	3000 mm
Lungime	10 ft
Maß W	300 mm
Material	Oţel superior, inoxidabil 1.4571
Menținerea în funcțiune	da
Oțel inoxidabil, băițuit	nu
Perforație de montaj în bază	da
Perforaţie laterală	da
Secţiune utilă	178 cm²
Secţiune utilă	17800 mm²
Suprafaţă	luminos, reprelucrat
Tip de conector pentru sistemul de susținere a cablurilor	înșurubat
Tip test de încărcare conform IEC 61537	Tip II
Variantă pentru încărcări mari	nu

Date tehnice

Diagramă de încărcare jgheab pentru cabluri tip SKS 60 VA

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Toate tipurile

Toate tipurile

Tip	Lungime	Lăţimea	Grosimea tablei	Menținerea în funcțiune	Material	Suprafaţă	Nr. art.	Cantitate	cea mai mică unitate de vânzare
SKS 610 A4	3000 mm	100 mm	1,5 mm	da	Oţel superior, inoxidabil 1.4571	luminos, reprelucrat	6056750	m	3 m
SKS 620 A4	3000 mm	200 mm	1,5 mm	da	Oţel superior, inoxidabil 1.4571	luminos, reprelucrat	6056755	m	3 m
SKS 630 A4	3000 mm	300 mm	1,5 mm	da	Oţel superior, inoxidabil 1.4571	luminos, reprelucrat	6056757	m	3 m
