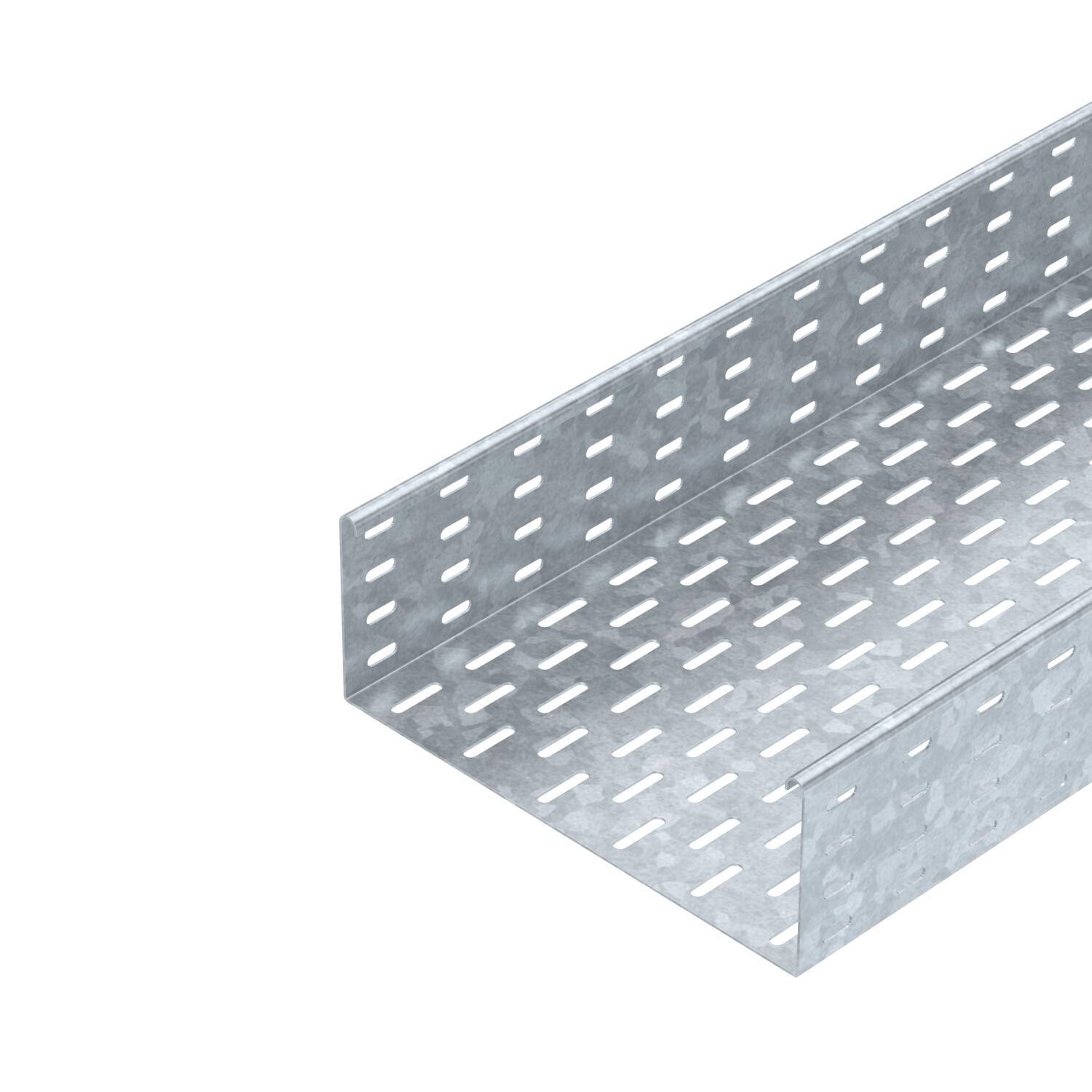

Jgheab pentru cabluri SKS 110 FT

Nr. art. 6061656 | EAN 4012196062652

3000 mm
1,5 mm
nu
Oţel
= zincat prin imersie
Descrierea produsului
Descrierea produsului
SKS 110 = Sistem de jgheaburi metalice pentru încărcări mari (Schweres-Kabelrinnen-System) cu înălţimea de 110 mm.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.
  • Underwriters Laboratories Inc., USA & Canada
  • Communautés Européennes, Declaraţia de conformitate a Comunităţii Europene conform directivelor Comunităţii Europenedie ungemuffte Seite
  • UKCA declaration of conformity
Date tehnice

Date tehnice

Amprenta CO₂ (GWP) de la leagăn la poartă 14,179 kg CO₂e / 1 Metru
Cu capac nu
Culoare zinc
Desenul găurii NATO nu

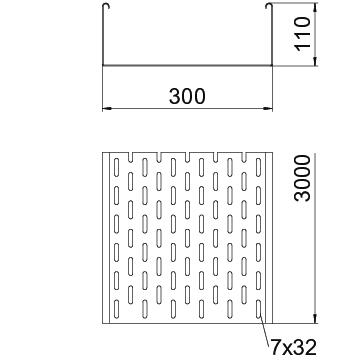

Dimensiune 110x300x3000
Dimensiune 110 x 300
Dimensiune B 300 mm
Distanţa dintre reazeme 1,5m 3 kN/m
Distanţa dintre reazeme 2,0m 2,4 kN/m
Distanţa dintre reazeme 2,5m 1,76 kN/m
Distanţa dintre reazeme 3,0m 1,2 kN/m
Distanţa dintre reazeme 3,5m 0,84 kN/m
Distanţa dintre reazeme 4,0m 0,8 kN/m
Execuţie legătură fără piesă de legătură
Grosimea tablei 1,5 mm
Grosimea tablei 0,06 in
Înălţime 110 mm
Înălţime 4 in
Lăţimea 12 in
Lăţimea 300 mm
Lungime 3000 mm
Lungime 10 ft
Maß W 300 mm
Material Oţel
Menținerea în funcțiune nu
Oțel inoxidabil, băițuit nu
Perforație de montaj în bază da
Perforaţie laterală da
Secţiune utilă 32800 mm²
Secţiune utilă 328 cm²
Suprafaţă = zincat prin imersie
Tip de conector pentru sistemul de susținere a cablurilor înșurubat
Tip test de încărcare conform IEC 61537 Tip II
Variantă pentru încărcări mari nu

Date tehnice

Diagramă de încărcare jgheab pentru cabluri tip SKS 110

Diagramă de încărcare jgheab pentru cabluri tip SKS 110
  • Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
  • Lăţime între reazeme în m Lăţime între reazeme în m
  • Săgeată lonjeron, în mm la kN/m admişi Săgeată lonjeron, în mm la kN/m admişi
  • Schema de încărcare la procedeul de efectuare a probelor Schema de încărcare la procedeul de efectuare a probelor
  • Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
  • Curba săgeţii lonjeronului în funcţie de distanţa între reazeme Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
Toate tipurile

Toate tipurile

Tip Lungime Lăţimea Grosimea tablei Menținerea în funcțiune Material Suprafaţă Nr. art. Cantitate cea mai mică unitate de vânzare
SKS 110 FT 3000 mm 100 mm 1,5 mm nu Oţel = zincat prin imersie 6061605
3 m
SKS 120 FT 3000 mm 200 mm 1,5 mm nu Oţel = zincat prin imersie 6061621
3 m
SKS 130 FT 3000 mm 300 mm 1,5 mm nu Oţel = zincat prin imersie 6061656
3 m
SKS 140 FT 3000 mm 400 mm 1,5 mm nu Oţel = zincat prin imersie 6061672
3 m
SKS 150 FT 3000 mm 500 mm 1,5 mm nu Oţel = zincat prin imersie 6061702
3 m
Accesorii

Accesorii pentru sistem

Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
Legătură longitudinală şi unghiulară 110 FT Legătură longitudinală şi unghiulară 110 FT RLVL 110 FT 6067913
10 Bucată
Eclisă de îmbinare DD Eclisă de îmbinare DD SSLB 300 DD 7070318
20 Bucată
Capac cu zăvoare FT Capac cu zăvoare FT DRL 300 FT 6051383
3 m

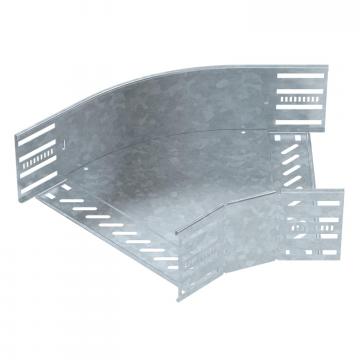

Cot 90° 110 FT Cot 90° 110 FT RB 90 130 FT 6036836
1 Bucată
Ramificaţie scurtă 110 FT Ramificaţie scurtă 110 FT RAA 130 FT 6042257
1 Bucată
Piesă T 110 FT Piesă T 110 FT RT 130 FT 6038326
1 Bucată
Capac cu zăvoare DD Capac cu zăvoare DD DRL 300 DD 6052712
3 m
Perete de separaţie 110 DD Perete de separaţie 110 DD TSG 110 DD 6062335
3 m
