Jgheab pentru cabluri SKS 110 FT 3000 | 200 | 1,5 | nu | Oţel | = zincat prin imersie

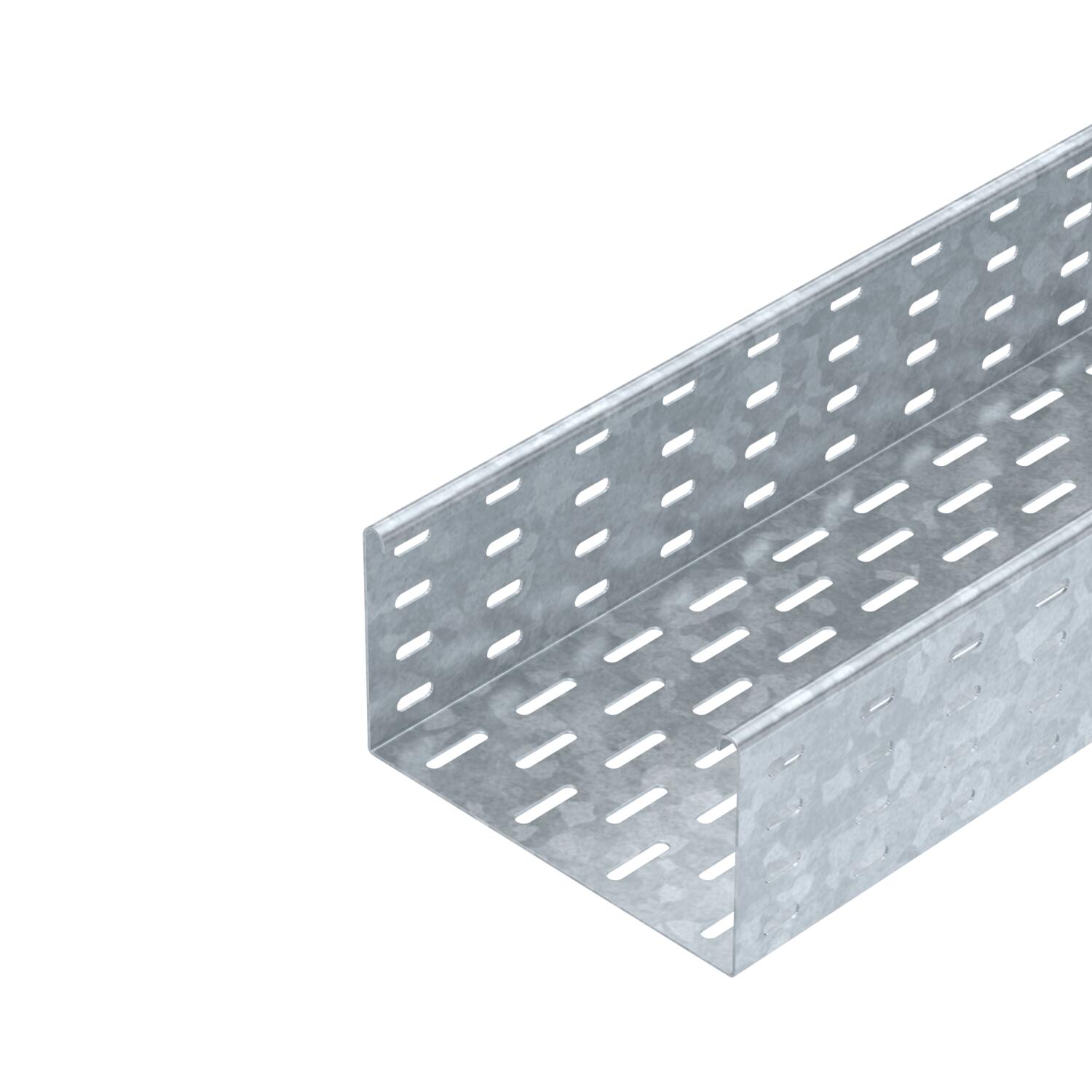

Jgheab pentru cabluri SKS 110 FT

Nr. art. 6061621 | EAN 4012196062591

Nr. art. / Tip

Lungime	3000 mm

Lăţimea

Grosimea tablei	1,5 mm

Menținerea în funcțiune	nu

Material	Oţel

Suprafaţă	= zincat prin imersie

Descrierea produsului

Descrierea produsului

SKS 110 = Sistem de jgheaburi metalice pentru încărcări mari (Schweres-Kabelrinnen-System) cu înălţimea de 110 mm.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.

Date tehnice

Date tehnice

Amprenta CO₂ (GWP) de la leagăn la poartă	11,595 kg CO₂e / 1 Metru
Cu capac	nu
Culoare	zinc
Desenul găurii NATO	nu

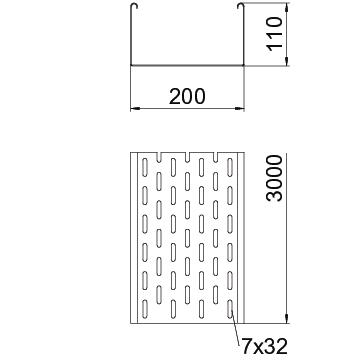

Dimensiune	110 x 200
Dimensiune	110x200x3000
Dimensiune B	200 mm
Distanţa dintre reazeme 1,5m	3 kN/m
Distanţa dintre reazeme 2,0m	2,4 kN/m
Distanţa dintre reazeme 2,5m	1,76 kN/m
Distanţa dintre reazeme 3,0m	1,2 kN/m
Distanţa dintre reazeme 3,5m	0,84 kN/m
Distanţa dintre reazeme 4,0m	0,8 kN/m
Execuţie legătură	fără piesă de legătură
Grosimea tablei	0,06 in
Grosimea tablei	1,5 mm
Înălţime	4 in

Înălţime	110 mm
Lăţimea	200 mm
Lăţimea	8 in
Lungime	3000 mm
Lungime	10 ft
Maß W	200 mm
Material	Oţel
Menținerea în funcțiune	nu
Oțel inoxidabil, băițuit	nu
Perforație de montaj în bază	da
Perforaţie laterală	da
Secţiune utilă	218 cm²
Secţiune utilă	21800 mm²
Suprafaţă	= zincat prin imersie
Tip de conector pentru sistemul de susținere a cablurilor	înșurubat
Tip test de încărcare conform IEC 61537	Tip II
Variantă pentru încărcări mari	nu

Date tehnice

Diagramă de încărcare jgheab pentru cabluri tip SKS 110

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Toate tipurile

Toate tipurile

Tip	Lungime	Lăţimea	Grosimea tablei	Menținerea în funcțiune	Material	Suprafaţă	Nr. art.	Cantitate	cea mai mică unitate de vânzare
SKS 110 FT	3000 mm	100 mm	1,5 mm	nu	Oţel	= zincat prin imersie	6061605	m	3 m
SKS 120 FT	3000 mm	200 mm	1,5 mm	nu	Oţel	= zincat prin imersie	6061621	m	3 m
SKS 130 FT	3000 mm	300 mm	1,5 mm	nu	Oţel	= zincat prin imersie	6061656	m	3 m
SKS 140 FT	3000 mm	400 mm	1,5 mm	nu	Oţel	= zincat prin imersie	6061672	m	3 m
SKS 150 FT	3000 mm	500 mm	1,5 mm	nu	Oţel	= zincat prin imersie	6061702	m	3 m

Accesorii

Accesorii pentru sistem

Produse	Tip	Nr. art.	Cantitate	cea mai mică unitate de vânzare
Legătură longitudinală şi unghiulară 110 FT	RLVL 110 FT	6067913	Bucată	10 Bucată
Eclisă de îmbinare DD	SSLB 200 DD	7070314	Bucată	20 Bucată
Capac cu zăvoare FT	DRL 200 FT	6051367	m	3 m
45° bend 110 FT	RB 45 120 FT	6036332	Bucată	1 Bucată
Cot 90° 110 FT	RB 90 120 FT	6036834	Bucată	1 Bucată
Ramificaţie scurtă 110 FT	RAA 120 FT	6042255	Bucată	1 Bucată
Piesă T 110 FT	RT 120 FT	6038324	Bucată	1 Bucată
Capac cu zăvoare DD	DRL 200 DD	6052709	m	3 m
Perete de separaţie 110 DD	TSG 110 DD	6062335	m	3 m
Cot 90° FT	RB 90 120 FT	7127227	Bucată	1 Bucată
